基于高阶内模的变参考轨迹鲁棒迭代学习控制

doi:10.11772/j.issn.1001-9081.2023070971

《计算机应用》唯一官方网站 ›› 2024, Vol. 44 ›› Issue (7): 2279-2284.DOI: 10.11772/j.issn.1001-9081.2023070971

基于高阶内模的变参考轨迹鲁棒迭代学习控制

郑俊豪, 陶洪峰()

教育部轻工过程先进控制重点实验室（江南大学），江苏无锡 214122

收稿日期:2023-07-19 修回日期:2023-09-08 接受日期:2023-09-20 发布日期:2023-10-26 出版日期:2024-07-10
通讯作者: 陶洪峰
作者简介:郑俊豪（1999—），男，浙江台州人，硕士研究生，主要研究方向：迭代学习控制；
第一联系人：陶洪峰（1979—），男，江苏无锡人，教授，博士，主要研究方向：迭代学习控制、故障诊断与容错控制。
基金资助:
国家自然科学基金资助项目(61773181);高等学校学科创新引智计划项目(B23008)

High-order internal model based robust iterative learning control with varying trajectory

Junhao ZHENG, Hongfeng TAO()

Key Laboratory of Advanced Process Control for Light Industry，Ministry of Education （Jiangnan University），Wuxi Jiangsu 214122，China

Received:2023-07-19 Revised:2023-09-08 Accepted:2023-09-20 Online:2023-10-26 Published:2024-07-10
Contact: Hongfeng TAO
About author:ZHENG Junhao， born in 1999， M. S. candidate. His research interests include iterative learning control.
First author contact:TAO Hongfeng， born in 1979， Ph. D.， professor. His research interests include iterative learning control， fault diagnosis and fault-tolerant control.
Supported by:
National Natural Science Foundation of China(61773181);Program of Introducing Talents of Discipline to Universities(B23008)

摘要/Abstract

摘要：

针对一类带有非重复不确定参数的线性离散系统跟踪批次变化的参考轨迹问题，提出一种双环控制结构的鲁棒间接型迭代学习控制（ILC）算法。通过在内环部分设计比例-积分（PI）型反馈控制器保证闭环系统沿时间轴方向的稳定性，实现前几批次对参考轨迹的快速跟踪。在外环部分，通过高阶内模（HOIM）描述参考轨迹变化规律，并设计一个基于内模原理的高阶比例（P）型ILC控制器提升系统在批次方向上对变参考轨迹的跟踪性能，实现对变化的参考轨迹精确跟踪。针对不确定性参数带来的扰动问题，设计一类性能指标函数，将系统模型在间接型ILC控制器作用下转换为等价的重复过程模型；基于重复过程模型稳定性理论，将保证系统具有沿批次鲁棒稳定的性能指标条件转换为线性矩阵不等式（LMI）。最后通过一类永磁电机的控制仿真验证了所提算法的有效性。

关键词: 迭代学习控制, 高阶内模, 变参考轨迹, 鲁棒控制, 重复过程模型

Abstract:

For a class of discrete linear systems with non-repetitive uncertainties， a robust indirect-type Iterative Learning Control （ILC） algorithm based on dual-loop control structure was proposed to track the batch-varying trajectories. In the inner-loop， a Proportional-Integral （PI） type feedback controller was designed to ensure the stability of the closed-loop system along the time axis， realizing the fast tracking in the first few batches. In the outer-loop， a High-Order Internal Model （HOIM） was used to describe the pattern of varying trajectories， a HOIM based Proportional （P） type ILC controller was designed to improve the tracking performance along the batch axis， realizing the accurate tracking of the varying trajectories. For the disturbance caused by non-repetitive uncertainties， a performance criterion function was designed and the system model was transformed into a repetitive process model under the effect of the indirect-type ILC controller. Based on the stability theory of repetitive process model， the conditions of stability along the batch axis were transformed into Linear Matrix Inequality （LMI） conditions. Finally， the effectiveness of proposed algorithm was verified through the simulation of a class of permanent magnet motor.

Key words: Iterative Learning Control (ILC), High-Order Internal Model (HOIM), varying trajectory, robust control, repetitive process model

中图分类号:

TP273

郑俊豪, 陶洪峰. 基于高阶内模的变参考轨迹鲁棒迭代学习控制[J]. 计算机应用, 2024, 44(7): 2279-2284.

Junhao ZHENG, Hongfeng TAO. High-order internal model based robust iterative learning control with varying trajectory[J]. Journal of Computer Applications, 2024, 44(7): 2279-2284.

图/表 5

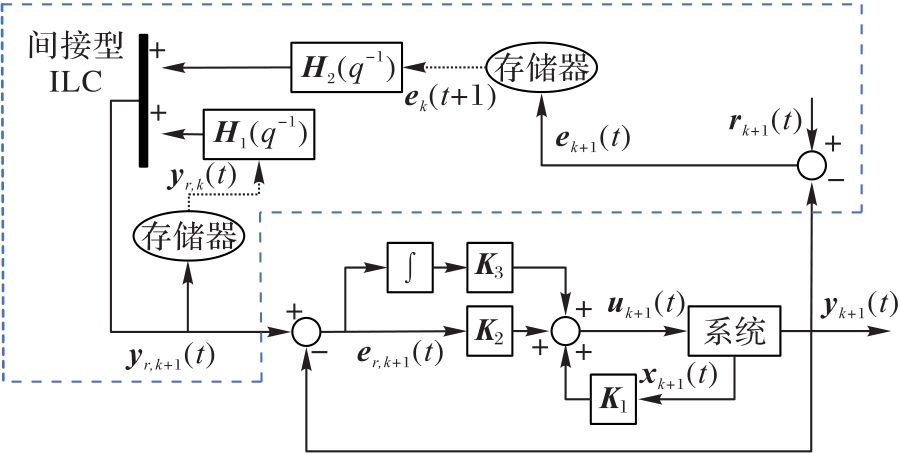

图1 间接型ILC结构

Fig. 1 Structure of indirect-type ILC

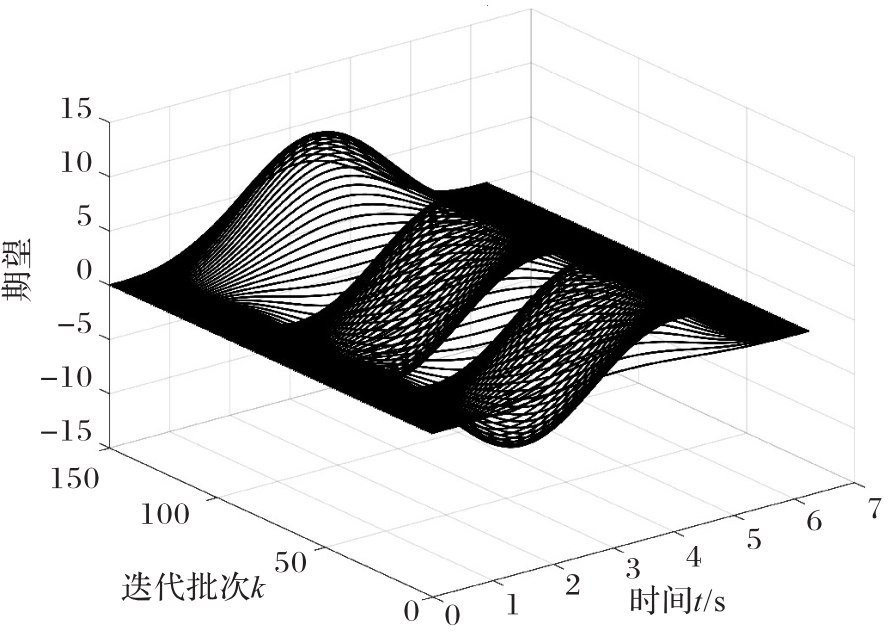

图2 系统参考轨迹

Fig. 2 Trajectory of system

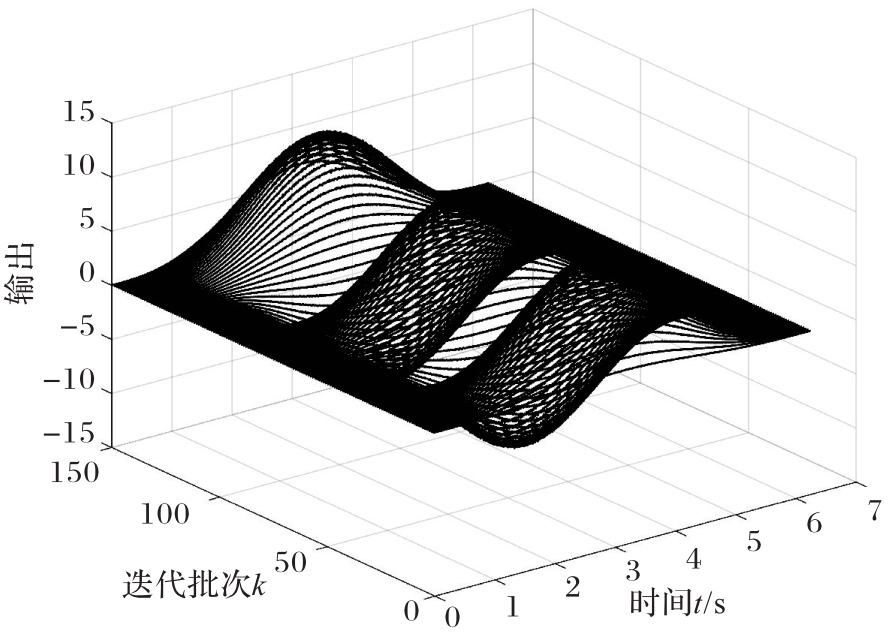

图3 系统输出曲线

Fig. 3 Output curve of system

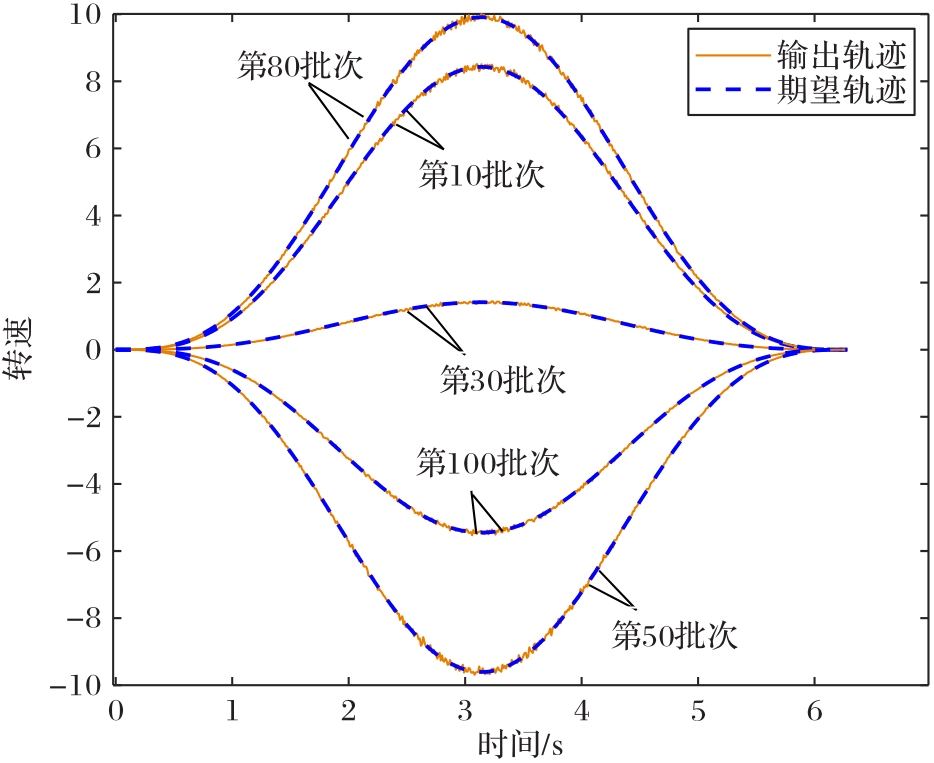

图4 系统跟踪曲线

Fig. 4 Tracking curve of system

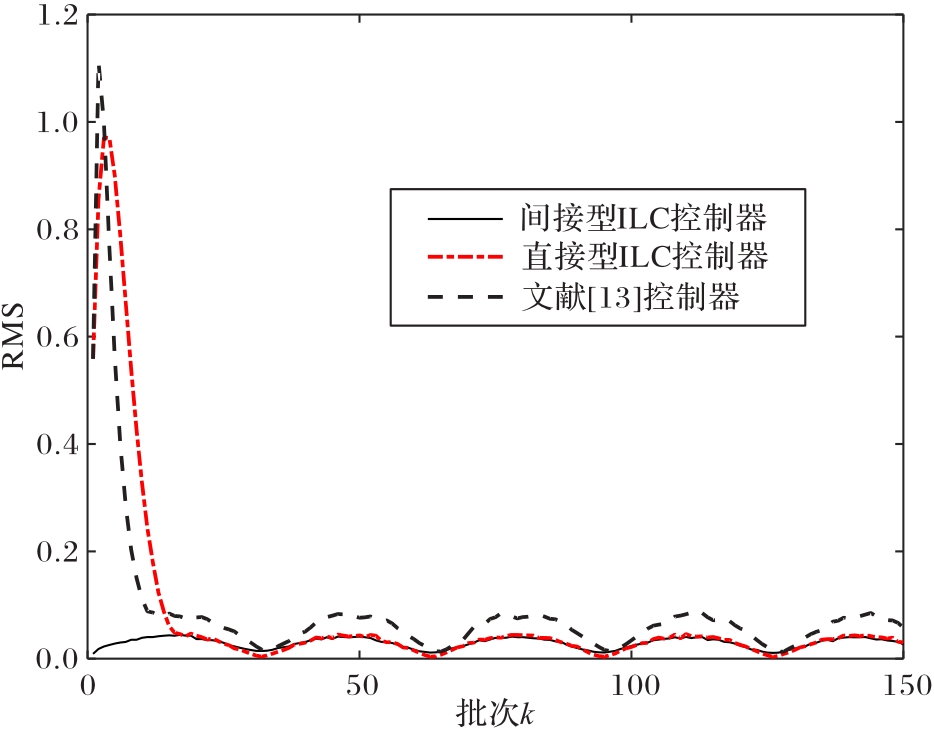

图5 系统RMS曲线

Fig. 5 RMS curve of system

参考文献 19

1	RIAZ S， HUI L， ALDEMIR M S， et al. A future concern of iterative learning control： a survey ［J］. Journal of Statistics and Management Systems， 2021， 24（6）： 1301-1322.
2	周龙辉，陶洪峰，杨慧中.基于输出信息的空间互联系统迭代学习控制［J］.信息与控制， 2020， 49（3）： 274-280.
	ZHOU L H， TAO H F， YANG H Z. Iterative learning control for spatially interconnected systems based on output information ［J］. Information and Control， 2020， 49（3）： 274-280.
3	WEI J， TAO H， HAO S， et al. Output feedback based robust iterative learning control via a heuristic approach for batch processes with time-varying state delays and uncertainties ［J］. Journal of Process Control， 2022， 116： 159-171.
4	CHI R， WANG D， HOU Z， et al. Data-driven optimal terminal iterative learning control ［J］. Journal of Process Control， 2012， 22（10）： 2026-2037.
5	YU M， CHAI S. Adaptive iterative learning control for discrete-time nonlinear systems with multiple iteration-varying high-order internal models ［J］. International Journal of Robust and Nonlinear Control， 2021， 31（15）： 7390-7408.
6	SHEN D， WANG Y. Survey on stochastic iterative learning control ［J］. Journal of Process Control， 2014， 24（12）： 64-77.
7	王大庆，丁崇生，葛思华.渐变类周期轨迹的迭代学习控制研究［J］.机械工程学报， 2002， 38（1）： 42-46.
	WANG D Q， DING C S， GE S H. Research on iterative learning control for slow varying and repetitive-like trace tracking ［J］. Journal of Mechanical Engineering， 2002， 38（1）： 42-46.
8	周伟，刘保彬.一类复杂非线性系统的迭代学习控制算法［J］.控制工程， 2021， 28（5）： 877-884.
	ZHOU W， LIU B B. Iterative learning control algorithm for a class of complicated nonlinear systems ［J］. Control Engineering of China， 2021， 28（5）： 877-884.
9	LIU X， MA L， KONG X， et al. Robust model predictive iterative learning control for iteration-varying-reference batch processes ［J］. IEEE Transactions on Systems， Man， and Cybernetics： Systems， 2021， 51（7）： 4238-4250.
10	马乐乐，刘向杰.变参考轨迹下的鲁棒迭代学习模型预测控制［J］.自动化学报， 2019， 45（10）： 1933-1945.
	MA L L， LIU X J. Robust model predictive iterative learning control with iteration-varying reference trajectory ［J］. Acta Automatica Sinica， 2019， 45（10）： 1933-1945.
11	S-K OH， LEE J M. Stochastic iterative learning control for discrete linear time-invariant system with batch-varying reference trajectories ［J］. Journal of Process Control， 2015， 36： 64-78.
12	GU P， TIAN S. Iterative learning control with high-order internal model for first-order hyperbolic systems ［J］. ISA Transactions， 2022， 120： 70-77.
13	ZHOU W， YU M， HUANG D-Q. A high-order internal model based iterative learning control scheme for discrete linear time-varying systems ［J］. International Journal of Automation and Computing， 2015， 12： 330-336.
14	刘保彬，周伟.基于高阶内模的鲁棒迭代学习算法［J］.控制工程， 2016， 23（2）： 259-264.
	LIU B B， ZHOU W. Robust iterative learning algorithm based on high-order internal model ［J］. Control Engineering of China， 2016， 23（2）： 259-264.
15	刘保彬，周伟.基于高阶内模的鲁棒自适应迭代学习控制［J］.控制工程， 2018， 25（5）： 770-776.
	LIU B B， ZHOU W. A high-order internal model based on robust adaptive iterative learning control design ［J］. Control Engineering of China， 2018， 25（5）： 770-776.
16	HAO S， LIU T， ROGERS E. Extended state observer based indirect-type ILC for single-input single-output batch processes with time-and batch-varying uncertainties ［J］. Automatica， 2020， 112： 108673.
17	BOYD S， GHAOUI L EL， FERON E， et al. Linear Matrix Inequalities in System and Control Theory ［M］. Philadelphia： Society for Industrial and Applied Mathematics， 1994： 7-8.
18	ROGERS E， GALKOWSKI K， OWENS D H. Control Systems Theory and Applications for Linear Repetitive Processes ［M］. Berlin： Springer， 2007： 55-65.
19	LIU C， XU J， WU J. Iterative learning control with high-order internal model for linear time-varying systems ［C］// Proceedings of the 2009 American Control Conference. Piscataway： IEEE， 2009： 1634-1639.
