基于差分进化融合蚁群算法的数据中心流量调度机制

doi:10.11772/j.issn.1001-9081.2021101766

《计算机应用》唯一官方网站 ›› 2022, Vol. 42 ›› Issue (12): 3863-3869.DOI: 10.11772/j.issn.1001-9081.2021101766

• 网络与通信 • 上一篇

基于差分进化融合蚁群算法的数据中心流量调度机制

代荣荣, 李宏慧(), 付学良

内蒙古农业大学计算机与信息工程学院，呼和浩特 010011

收稿日期:2021-10-14 修回日期:2022-01-04 接受日期:2022-01-13 发布日期:2022-01-20 出版日期:2022-12-10
通讯作者: 李宏慧
作者简介:代荣荣（1996—），女（蒙古族），内蒙古呼和浩特人，硕士研究生，主要研究方向：软件定义网络、数据中心网络
付学良（1969—），男，内蒙古赤峰人，教授，博士，主要研究方向：智能计算、数据挖掘、数字水文、水资源环境评价。
基金资助:
国家自然科学基金资助项目(62041211);国家重点研发计划项目(2019YFC049205);内蒙古自然科学基金资助项目(2020MS06011)

Data center flow scheduling mechanism based on differential evolution and ant colony optimization algorithm

Rongrong DAI, Honghui LI(), Xueliang FU

College of Computer and Information Engineering，Inner Mongolia Agricultural University，Hohhot Inner Mongolia 010011，China

Received:2021-10-14 Revised:2022-01-04 Accepted:2022-01-13 Online:2022-01-20 Published:2022-12-10
Contact: Honghui LI
About author:DAI Rongrong， born in 1996， M. S. candidate. Her research interests include software defined network， data center network.
FU Xueliang， born in 1969， Ph. D.， professor. His research interests include intelligent computing， data mining， digital hydrology，water resources and environmental assessment.
Supported by:
National Natural Science Foundation of China(62041211);National Key Research and Development Program of China(2019YFC049205);Natural Science Foundation of Inner Mongolia Autonomous Region(2020MS06011)

摘要/Abstract

摘要：

针对数据中心网络的传统流量调度方法容易引起网络拥塞及链路负载不均衡等问题，提出了一种差分进化（DE）融合蚁群（ACO）算法（DE-ACO）的动态流量调度机制，对数据中心网络中的大象流调度进行优化。首先，利用软件定义网络（SDN）技术捕获实时网络状态信息并设定流量调度的优化目标；然后，通过优化目标重定义DE算法，计算出多条可用候选路径，作为ACO算法的初始化全局信息素；最后，结合全局网络状态以求得全局最优路径，并重新路由拥堵链路上的大象流。实验结果表明，以在随机通信模式下为例，与等价多路径路由（ECMP）算法和基于蚁群算法的SDN数据中心网络流量调度（ACO-SDN）算法相比，所提算法的平均对分带宽分别提高了29.42%~36.26%和5%~11.51%，降低了网络的最大链路利用率（MLU），较好地实现了网络负载均衡。

关键词: 软件定义网络, 数据中心网络, 流量调度, 差分进化算法, 蚁群算法

Abstract:

As the traditional flow scheduling method for data center network is easy to cause network congestion and link load imbalance， a dynamic flow scheduling mechanism based on Differential Evolution （DE） and Ant Colony Optimization （ACO） algorithm （DE-ACO） was proposed to optimize elephant flow scheduling in data center networks. Firstly， Software Defined Network （SDN） technology was used to capture the real-time network status information and set the optimization objectives of flow scheduling. Then， DE algorithm was redefined by the optimization objectives， several available candidate paths were calculated and used as the initialized global pheromone of the ACO algorithm. Finally， the global optimal path was obtained by combining with the global network status， and the elephant flow on the congested link was rerouted. Experimental results show that compared with Equal-Cost Multi-Path routing （ECMP） algorithm and network flow scheduling algorithm of SDN data center based on ACO algorithm （ACO-SDN）， the proposed algorithm increases the average bisection bandwidth by 29.42% to 36.26% and 5% to 11.51% respectively in random communication mode， reducing the Maximum Link Utilization （MLU） of the network， and achieving better load balancing of the network.

Key words: Software Defined Network (SDN), data center network, flow scheduling, Differential Evolution (DE) algorithm, Ant Colony Optimization (ACO) algorithm

中图分类号:

TP393

代荣荣, 李宏慧, 付学良. 基于差分进化融合蚁群算法的数据中心流量调度机制[J]. 计算机应用, 2022, 42(12): 3863-3869.

Rongrong DAI, Honghui LI, Xueliang FU. Data center flow scheduling mechanism based on differential evolution and ant colony optimization algorithm[J]. Journal of Computer Applications, 2022, 42(12): 3863-3869.

图/表 8

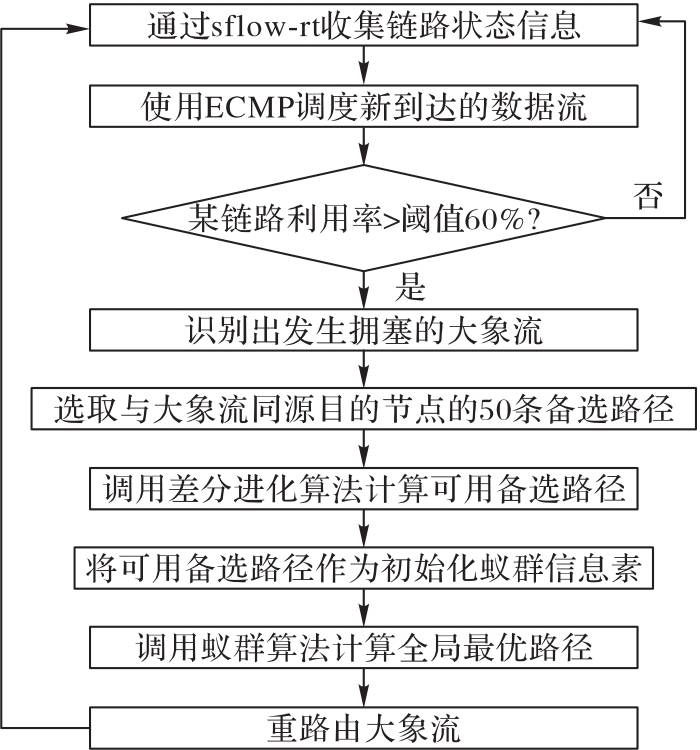

图1 DE-ACO大象流调度机制流程

Fig.1 DE-ACO elephant flow scheduling process

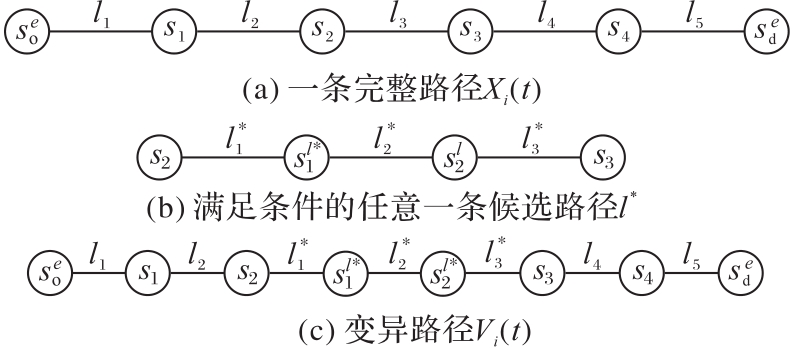

图2 变异操作示例

Fig. 2 Variation operation example

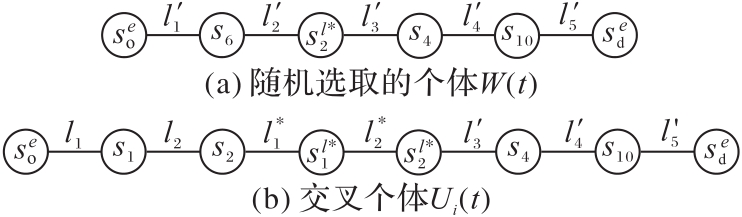

图3 交叉操作示例

Fig. 3 Crossover operation example

表1 DE-ACO主要参数值

Tab. 1 Major parameter values of DE-ACO

参数	值	参数	值
最大迭代次数MaxT	50	信息素启发式因子 $α$	2
种群个数 $M$	50	期望启发因子 $β$	3
影响因子a	1	信息素挥发系数 $ρ$	0.6
影响因子b	10	信息素总量 $G$	100
蚂蚁个数N	10

表1 DE-ACO主要参数值

Tab. 1 Major parameter values of DE-ACO

参数	值	参数	值
最大迭代次数MaxT	50	信息素启发式因子 $α$	2
种群个数 $M$	50	期望启发因子 $β$	3
影响因子a	1	信息素挥发系数 $ρ$	0.6
影响因子b	10	信息素总量 $G$	100
蚂蚁个数N	10

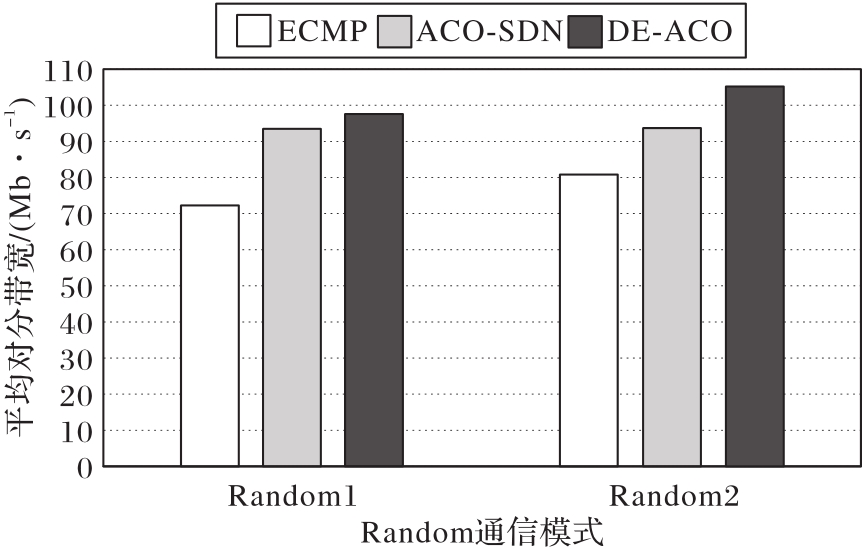

图4 Random模式下平均对分带宽比较

Fig.4 Comparison of average bisection bandwidth in Random mode

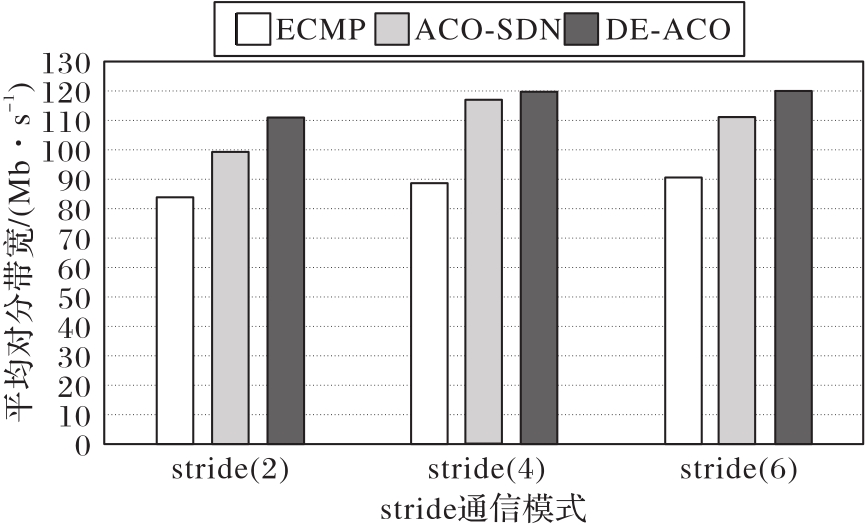

图5 Stride 模式下平均对分带宽比较

Fig.5 Comparison of average bisection bandwidth in Stride mode

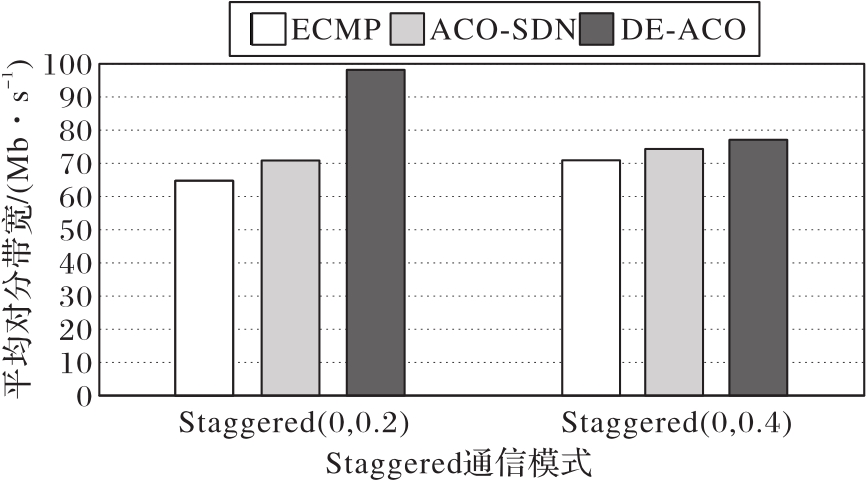

图6 Staggered模式下平均对分带宽比较

Fig.6 Comparison of average bisection bandwidth in Staggered mode

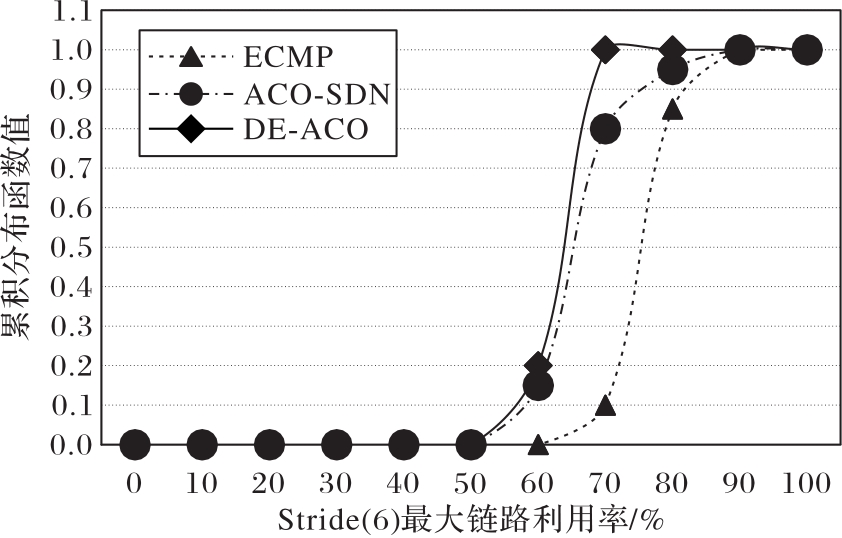

图7 Stride模式下最大链路利用率比较

Fig.7 Comparison of maximum link utilization in stride mode
