WT-U-Net++：基于小波变换的表面缺陷检测网络

doi:10.11772/j.issn.1001-9081.2022091452

《计算机应用》唯一官方网站 ›› 2023, Vol. 43 ›› Issue (10): 3260-3266.DOI: 10.11772/j.issn.1001-9081.2022091452

• 多媒体计算与计算机仿真 • 上一篇

WT-U-Net++：基于小波变换的表面缺陷检测网络

何国欢, 朱江平()

四川大学计算机学院，成都 610065

收稿日期:2022-09-30 修回日期:2022-12-17 接受日期:2022-12-28 发布日期:2023-03-23 出版日期:2023-10-10
通讯作者: 何国欢,朱江平
作者简介:何国欢（1996—），男，陕西安康人，硕士研究生，主要研究方向：计算机视觉、缺陷检测；
基金资助:
四川省重点研发专项(2022YFG0053)

WT-U-Net++： surface defect detection network based on wavelet transform

Guohuan HE, Jiangping ZHU()

College of Computer Science，Sichuan University，Chengdu Sichuan 610065，China

Received:2022-09-30 Revised:2022-12-17 Accepted:2022-12-28 Online:2023-03-23 Published:2023-10-10
Contact: Guohuan HE, Jiangping ZHU
About author:ZHU Jiangping， born in 1984， Ph. D.， associate professor. His research interests include computer vision， three dimensional reconstruction， defect detection.
Supported by:
Key Research and Development Project of Sichuan Province(2022YFG0053)

摘要/Abstract

摘要：

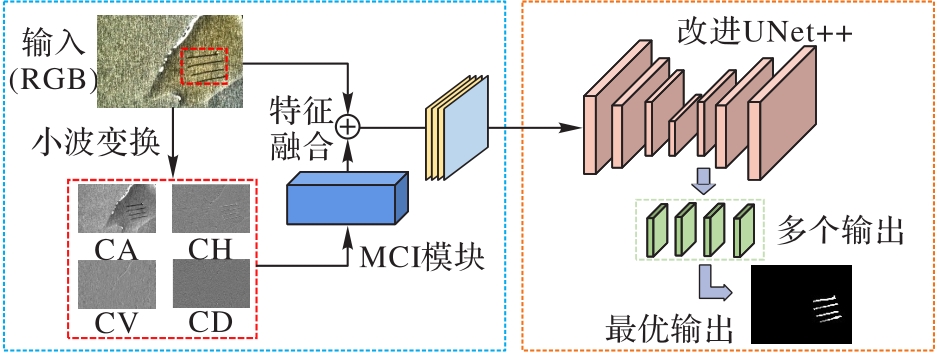

针对传统机器视觉算法在表面缺陷检测中精度低、无法适应环境变化和噪声影响的问题，提出一种基于小波变换（WT）的改进UNet++——WT-U-Net++。首先，由WT获取缺陷图像的高频与低频分量，再通过多尺度模块MCI（Mix-Conv Inception）提取高、低频分量的细节特征；其次，将MCI模块提取到的细节特征与原始图像融合，并将融合结果作为改进UNet++的输入；再次，在UNet++的下采样阶段引入通道注意力模块，从而使网络在捕获更多上下文语义信息的同时提高跨层特征级联的质量，而在上采样阶段采用反卷积恢复更多的缺陷细节信息；最后，从UNet++的多个输出中选择最佳结果作为检测结果。在铁轨、磁瓦、硅钢油污这3个公开缺陷数据集上的实验结果表明，相较于次优的UNet++，WT-U-Net++的交并比（IoU）分别提高了7.98%、4.63%和8.74%，相似度度量指标（DSC）分别提高了4.26%、2.99%和4.64%。

关键词: UNet++, 表面缺陷检测, 小波变换, 通道注意力, 反卷积

Abstract:

To address the problems of traditional machine vision algorithms such as low detection accuracy， inability to adapt to environmental changes and noise influence in surface defect detection， a improved UNet++ based on Wavelet Transform （WT） — WT-U-Net++ was proposed. Firstly， the high frequency and low frequency components of the defect image were obtained by the WT， and the detailed features of the high and low frequency components were extracted by the multi-scale module MCI （Mix-Conv Inception）. Secondly， the detailed features extracted by MCI module were fused with the original image， and the fusion results were used as the input of the improved UNet++. Thirdly， in the downsampling stage of UNet++， channel attention module was introduced to enable the network to capture more contextual semantic information and improve the quality of cross-layer feature cascade at the same time. In the upsampling stage， deconvolution was adopted to recover more defect details. Finally， the best result was selected from the multiple output of UNet++ as the detection result. Experimental results on three public defect datasets of rail， magnetic tile and silicon steel oil stain show that compared with the sub-optimal algorithm UNet++， WT-U-Net ++ has the Intersection over Union （IoU） increased by 7.98%， 4.63%， and 8.74% respectively， and the Dice Similarity Coefficient （DSC） improved by 4.26%， 2.99% and 4.64% respectively.

Key words: UNet++, surface defect detection, Wavelet Transform (WT), channel attention, deconvolution

中图分类号:

TP389.1

何国欢, 朱江平. WT-U-Net++：基于小波变换的表面缺陷检测网络[J]. 计算机应用, 2023, 43(10): 3260-3266.

Guohuan HE, Jiangping ZHU. WT-U-Net++： surface defect detection network based on wavelet transform[J]. Journal of Computer Applications, 2023, 43(10): 3260-3266.

图/表 15

参考文献 28

1	LIU Y， XU K， XU J. An improved MB-LBP defect recognition approach for the surface of steel plates［J］. Applied Sciences， 2019， 9（20）： No.4222. 10.3390/app9204222
2	SU B， CHEN H， ZHU Y， et al. Classification of manufacturing defects in multicrystalline solar cells with novel feature descriptor［J］. IEEE Transactions on Instrumentation and Measurement， 2019， 68（12）： 4675-4688. 10.1109/tim.2019.2900961
3	LI S， LI D， YUAN W. Wood chip crack detection based on linear scale-space differential［J］. Measurement， 2021， 175： No.109095. 10.1016/j.measurement.2021.109095
4	RYU S G， KOO G， KIM S W. An adaptive selection of filter parameters： defect detection in steel image using wavelet reconstruction method［J］. ISIJ International， 2020， 60（8）：1703-1713. 10.2355/isijinternational.isijint-2019-464
5	REN H， TIAN K， HONG S， et al. Visualized investigation of defect in cementitious materials with electrical resistance tomography［J］. Construction and Building Materials， 2019， 196：428-436. 10.1016/j.conbuildmat.2018.11.129
6	MA N， GAO X， WANG C， et al. Influence of hysteresis effect on contrast of welding defects profile in magneto-optical image［J］. IEEE Sensors Journal， 2020， 20（24）： 15034-15042. 10.1109/jsen.2020.3009478
7	PAN Y， LU R， ZHANG T. FPGA-accelerated textured surface defect segmentation based on complete period Fourier reconstruction［J］. Journal of Real-Time Image Processing， 2020， 17（5）： 1659-1673. 10.1007/s11554-019-00927-1
8	LI R， TIAN F， CHEN S. Research on surface defect detection method of E-TPU midsole based on machine vision［J］. Journal of Computer and Communications， 2020， 8（11）：145-160. 10.4236/jcc.2020.811011
9	SOUKUP D， HUBER-MÖRK R. Convolutional neural networks for steel surface defect detection from photometric stereo images［C］// Proceedings of the 2014 International Symposium on Visual Computing， LNCS 8887. Cham： Springer， 2014： 668-677.
10	DEITSCH S， CHRISTLEIN V， BERGER S， et al. Automatic classification of defective photovoltaic module cells in electroluminescence images［J］. Solar Energy， 2019， 185：455-468. 10.1016/j.solener.2019.02.067
11	陈仁祥，詹赞，胡小林，等. 基于多注意力Faster RCNN的噪声干扰下印刷电路板缺陷检测［J］. 仪器仪表学报， 2021， 42（12）：167-174.
	CHEN R X， ZHAN Z， HU X L， et al. Printed circuit board defect detection based on the multi-attentive Faster RCNN under noise interference［J］. Chinese Journal of Scientific Instrument， 2021， 42（12）：167-174.
12	郭文明，刘凯，渠慧帆. 基于Faster R-CNN模型X-射线图像的焊接缺陷检测（英文）［J］. 北京邮电大学学报， 2019， 42（6）：20-28. 10.13190/j.jbupt.2019-097
	GUO W M， LIU K， QU H F. Welding defect detection of X-ray images based on Faster R-CNN model［J］. Journal of Beijing University of Posts and Telecommunications， 2019， 42（6）：20-28. 10.13190/j.jbupt.2019-097
13	LI Y， HUANG H， XIE Q， et al. Research on a surface defect detection algorithm based on MobileNet-SSD［J］. Applied Sciences， 2018， 8（9）： No.1678. 10.3390/app8091678
14	韩航迪，徐亦睿，孙博，等. 基于改进Tiny-YOLOv3网络的航天电子焊点缺陷主动红外检测研究［J］. 仪器仪表学报， 2020， 41（11）：42-49. 10.19650/j.cnki.cjsi.J2006720
	HAN H D， XU Y R， SUN B， et al. Using active thermography for defect detection of aerospace electronic solder joint base on the improved Tiny-YOLOv3 network［J］. Chinese Journal of Scientific Instrument， 2020， 41（11）： 42-49. 10.19650/j.cnki.cjsi.J2006720
15	DUNG C V， ANH L D. Autonomous concrete crack detection using deep fully convolutional neural network［J］. Automation in Construction， 2019， 99： 52-58. 10.1016/j.autcon.2018.11.028
16	BADRINARAYANAN V， KENDALL A， CIPOLLA R. SegNet： a deep convolutional encoder-decoder architecture for image segmentation［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2017， 39（12）： 2481-2495. 10.1109/tpami.2016.2644615
17	ZOU Q， ZHANG Z， LI Q， et al. DeepCrack： learning hierarchical convolutional features for crack detection［J］. IEEE Transactions on Image Processing， 2019， 28（3）： 1498-1512. 10.1109/tip.2018.2878966
18	RONNEBERGER O， FISCHER P， BROX T. U-net： convolutional networks for biomedical image segmentation［C］// Proceedings of the 2015 International Conference on Medical Image Computing and Computer-Assisted Intervention， LNCS 9351. Cham： Springer， 2015： 234-241.
19	ZHOU Z， SIDDIQUEE M M R， TAJBAKHSH N， et al. UNet++： redesigning skip connections to exploit multiscale features in image segmentation［J］. IEEE Transactions on Medical Imaging， 2020， 39（6）：1856-1867. 10.1109/tmi.2019.2959609
20	SHENSA M J. The discrete wavelet transform： wedding the a trous and Mallat algorithms［J］. IEEE Transactions on Signal Processing， 1992， 40（10）：2464-2482. 10.1109/78.157290
21	SZEGEDY C， VANHOUCKE V， IOFFE S， et al. Rethinking the inception architecture for computer vision［C］// Proceedings of the 2016 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2016：2818-2826. 10.1109/cvpr.2016.308
22	WOO S， PARK J， LEE J Y， et al. CBAM： convolutional block attention module［C］// Proceedings of the 2018 European Conference on Computer Vision， LNCS 11211. Cham： Springer， 2018： 3-19.
23	GAN J， LI Q， WANG J， et al. A hierarchical extractor-based visual rail surface inspection system［J］. IEEE Sensors Journal， 2017， 17（23）： 7935-7944. 10.1109/jsen.2017.2761858
24	HUANG Y， QIU C， YUAN K. Surface defect saliency of magnetic tile［J］. The Visual Computer， 2020， 36（1）： 85-96. 10.1007/s00371-018-1588-5
25	硅钢油污数据集［DS/OL］. ［2021-05-22］.. 10.13188/2330-0396.1000040
	Oil pollution defect database［DS/OL］. ［2021-05-22］.. 10.13188/2330-0396.1000040
26	RUSSELL B C， TORRALBA A， MURPHY K P， et al. LabelMe： a database and web-based tool for image annotation［J］. International Journal of Computer Vision， 2008， 77（1/2/3）： 157-173. 10.1007/s11263-007-0090-8
27	BUSLAEV A， IGLOVIKOV V I， KHVEDCHENYA E， et al. Albumentations： fast and flexible image augmentations［J］. Information， 2020， 11（2）： No.125. 10.3390/info11020125
28	OKTAY O， SCHLEMPER J， FOLGOC L L， et al. Attention U-Net： learning where to look for the pancreas［EB/OL］. （2018-05-20）［2022-02-24］..

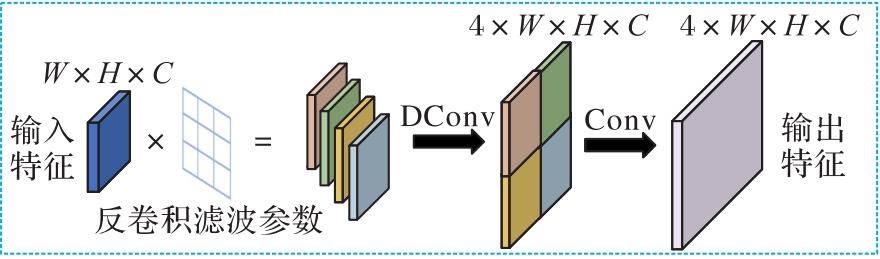

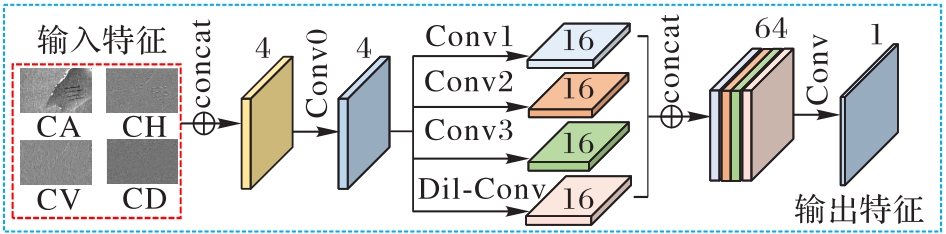

卷积层	描述
Conv0	（3×3conv+BN+ReLU）×2
Conv1	3×3conv+BN+ReLU）×2
Conv2	3×3conv+BN+ReLU+1×1conv+BN+ReLU
Conv3	1×1conv+BN+ReLU+3×3conv+BN+ReLU
Dil-Conv	（3×3conv（空洞率为2）+BN+ReLU）+ 1×1conv+BN+ReLU+3×3conv+BN+ReLU
Conv	1×1conv+BN+ReLU+（3×3conv+BN+ReLU）×2

卷积层	描述
Conv0	（3×3conv+BN+ReLU）×2
Conv1	3×3conv+BN+ReLU）×2
Conv2	3×3conv+BN+ReLU+1×1conv+BN+ReLU
Conv3	1×1conv+BN+ReLU+3×3conv+BN+ReLU
Dil-Conv	（3×3conv（空洞率为2）+BN+ReLU）+ 1×1conv+BN+ReLU+3×3conv+BN+ReLU
Conv	1×1conv+BN+ReLU+（3×3conv+BN+ReLU）×2

类别	参数
CPU	Intel Core i7-9700K@3.60 GHz
GPU	NVIDIA RTX3080Ti（12 GB）
内存	32 GB
运行环境	PyCharm
脚本语言	Python3.7

类别	参数
CPU	Intel Core i7-9700K@3.60 GHz
GPU	NVIDIA RTX3080Ti（12 GB）
内存	32 GB
运行环境	PyCharm
脚本语言	Python3.7

数据集	缺陷图像数	尺寸	缺陷类型
铁轨	67	160×1 024	孔洞
磁瓦	118	160×320	气孔、裂纹、磨损、断裂、不均匀
硅钢油污	16	320×240	擦痕、划痕等小损伤缺陷

WT-U-Net++：基于小波变换的表面缺陷检测网络

WT-U-Net++： surface defect detection network based on wavelet transform

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 15

参考文献 28

相关文章 15

编辑推荐

Metrics

序号	增强方式	描述
1	Blur	使用随机大小的内核模糊输入图像
2	VerticalFlip	围绕X轴垂直翻转输入
3	RandomGamma	随机Gamma
4	ShiftScaleRotate	随机应用仿射变换：平移、缩放和旋转
5	GridDistortion	网格失真
6	ElasticTransform	弹性变换
7	HueSaturationValue	随机色调、饱和度和值变化
8	RGBShift	随机平移R、G、B通道值
9	RandomBrightness	随机亮度变化
10	RandomContrast	随机对比度变化
11	HueSaturationValue	随机更改输入图像的色相、饱和度和值
12	GaussianBlur	使用具有随机核大小的高斯滤波器对输入图像进行模糊处理
13	ChannelShuffle	随机重新排列输入RGB图像的通道
14	RandomFog	图像雾化
15	OpticalDistortion	对图像进行光学畸变
16	MotionBlur	运动模糊
17	MedianBlur	图像中值滤波
18	GaussianBlur	图像高斯平滑滤波
19	GaussNoise	给图像增加高斯噪声
20	CLAHE	对比度受限的自适应直方图均衡化应用于输入图像

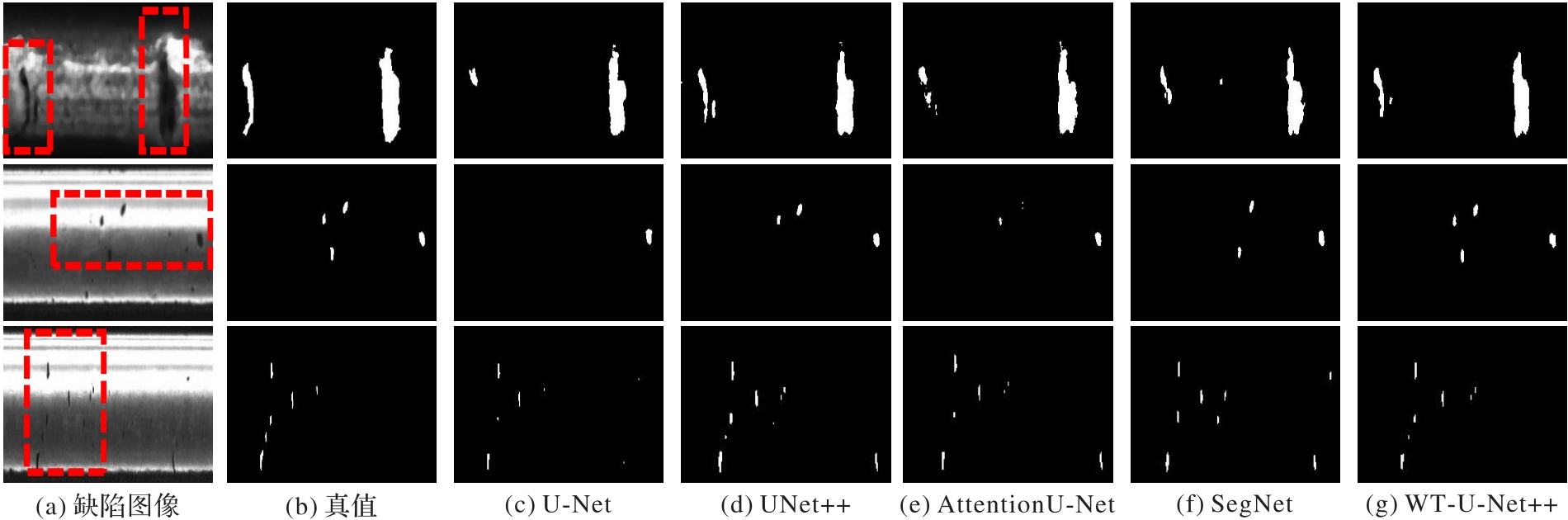

网络	铁轨		磁瓦		硅钢油污
网络	IoU	DSC	IoU	DSC	IoU	DSC
U-Net	0.611	0.733	0.661	0.791	0.688	0.809
UNet++	0.702	0.821	0.778	0.871	0.721	0.840
AttentionU-Net	0.699	0.810	0.678	0.795	0.673	0.796
SegNet	0.648	0.777	0.760	0.862	0.427	0.582
WT-U-Net++	0.758	0.856	0.814	0.897	0.784	0.879

WT	MCI	ATT	D-Up	铁轨		磁瓦
WT	MCI	ATT	D-Up	IoU	DSC	IoU	DSC
				0.709	0.826	0.728	0.837
√				0.715	0.828	0.749	0.851
√	√			0.722	0.832	0.795	0.885
√	√	√		0.742	0.843	0.803	0.893
√	√		√	0.735	0.841	0.799	0.889
√	√	√	√	0.758	0.856	0.814	0.897
