引入门控轴向自注意力的多通道病理图像分割

doi:10.11772/j.issn.1001-9081.2022030333

《计算机应用》唯一官方网站 ›› 2023, Vol. 43 ›› Issue (4): 1269-1277.DOI: 10.11772/j.issn.1001-9081.2022030333

所属专题：多媒体计算与计算机仿真

• 多媒体计算与计算机仿真 • 上一篇下一篇

引入门控轴向自注意力的多通道病理图像分割

陈志¹, 李歆¹, 林丽燕², 钟婧³, 时鹏¹()

^1.福建师范大学计算机与网络空间安全学院, 福州 350117
^2.福建医科大学附属肿瘤医院, 福建省肿瘤医院病理科, 福州 350014
^3.福建医科大学附属肿瘤医院, 福建省肿瘤医院放射诊断科, 福州 350014

收稿日期:2022-03-22 修回日期:2022-07-29 接受日期:2022-08-15 发布日期:2023-01-11 出版日期:2023-04-10
通讯作者: 时鹏
作者简介:陈志（1998—），男，江西九江人，硕士研究生，主要研究方向：深度学习、医学图像处理；
李歆（1998—），男，福建福州人，硕士研究生，主要研究方向：机器学习、医学图像处理；
林丽燕（1984—），女，福建龙岩人，副主任医师，博士，主要研究方向：肿瘤病理诊断；
钟婧（1982—），女（畲族），福建漳州人，副主任医师，博士，主要研究方向：影像诊断、医学图像处理；
基金资助:
福建省科技创新联合资金资助项目(2018Y9112);福建省卫生系统中青年骨干人才培养项目(2019?ZQN?17)

Multi-channel pathological image segmentation with gated axial self-attention

Zhi CHEN¹, Xin LI¹, Liyan LIN², Jing ZHONG³, Peng SHI¹()

^1.College of Computer and Cyber Security，Fujian Normal University，Fuzhou Fujian 350117，China
^2.Department of Pathology，Fujian Cancer Hospital，Fujian Medical University Cancer Hospital，Fuzhou Fujian 350014，China
^3.Department of Radiology and Diagnosis，Fujian Cancer Hospital，Fujian Medical University Cancer Hospital，Fuzhou Fujian 350014，China

Received:2022-03-22 Revised:2022-07-29 Accepted:2022-08-15 Online:2023-01-11 Published:2023-04-10
Contact: Peng SHI
About author:CHEN Zhi， born in 1998， M. S. candidate. His research interests include deep learning， medical image processing.
LI Xin， born in 1998， M. S. candidate. His research interests include machine learning， medical image processing.
LIN Liyan， born in 1984， Ph. D.， deputy chief physician. Her research interests include pathological diagnosis of tumor.
ZHONG Jing， born in 1982， Ph. D.， deputy chief physician. Her research interests include imaging diagnosis， medical image processing.
Supported by:
Science and Technology Innovation Joint Fund of Fujian Province(2018Y9112);Medical Elite Cultivation Program of Fujian(2019-ZQN-17)

摘要/Abstract

摘要：

在苏木精?伊红（HE）染色病理图像中，细胞染色分布的不均匀和各类组织形态的多样性给自动化分割带来了极大挑战。针对传统卷积无法捕获大邻域范围内像素间的关联特征，导致分割效果难以进一步提升的问题，提出引入门控轴向自注意力的多通道分割网络（MCSegNet）模型，以实现病理图像细胞核的精准分割。所提模型采用双编码器和解码器结构，在其中使用轴向自注意力编码通道捕获全局特征，并使用基于残差结构的卷积编码通道获取局部精细特征；在编码通道末端，通过特征融合增强特征表示，从而为解码器提供良好的信息基础；而解码器通过级联多个上采样模块逐步生成分割结果。此外，使用改进的混合损失函数有效解决了病理图像中普遍存在的样本不均衡问题。在MoNuSeg2020公开数据集上的实验结果表明，改进的分割方法比U-Net在F1、交并比（IoU）指标上分别提升了2.66个百分点、2.77个百分点，有效改善了病理图像的分割效果，提高了临床诊断的可靠性。

关键词: 病理图像, 细胞核分割, 轴向自注意力, 残差结构, 混合损失函数

Abstract:

In Hematoxylin-Eosin （HE）-stained pathological images， the uneven distribution of cell staining and the diversity of various tissue morphologies bring great challenges to automated segmentation. Traditional convolutions cannot capture the correlation features between pixels in a large neighborhood， making it difficult to further improve the segmentation performance. Therefore， a Multi-Channel Segmentation Network with gated axial self-attention （MCSegNet） model was proposed to achieve accurate segmentation of nuclei in pathological images. In the proposed model， a dual-encoder and decoder structure was adopted， in which the axial self-attention encoding channel was used to capture global features， while the convolutional encoding channel based on residual structure was used to obtain local fine features. The feature representation was enhanced by feature fusion at the end of the encoding channel， providing a good information base for the decoder. And in the decoder， segmentation results were gradually generated by cascading multiple upsampling modules. In addition， the improved hybrid loss function was used to alleviate the common problem of sample imbalance in pathological images effectively. Experimental results on MoNuSeg2020 public dataset show that the improved segmentation method is 2.66 percentage points and 2.77 percentage points higher than U-Net in terms of F1-score and Intersection over Union （IoU） indicators， respectively， and effectively improves the pathological image segmentation effect and the reliability of clinical diagnosis.

Key words: pathological image, nuclear segmentation, axial self-attention, residual structure, hybrid loss function

中图分类号:

TP183

陈志, 李歆, 林丽燕, 钟婧, 时鹏. 引入门控轴向自注意力的多通道病理图像分割[J]. 计算机应用, 2023, 43(4): 1269-1277.

Zhi CHEN, Xin LI, Liyan LIN, Jing ZHONG, Peng SHI. Multi-channel pathological image segmentation with gated axial self-attention[J]. Journal of Computer Applications, 2023, 43(4): 1269-1277.

图/表 13

图1 HE染色细胞核原图局部对比

Fig. 1 Local contrast of original images of HE-stained nuclei

图2 引入门控轴向自注意力的多通道分割网络

Fig. 2 Multi-channel segmentation network with gated axial self-attention

图3 多通道网络子模块详细结构

Fig. 3 Detailed structures of multi-channel network sub-modules

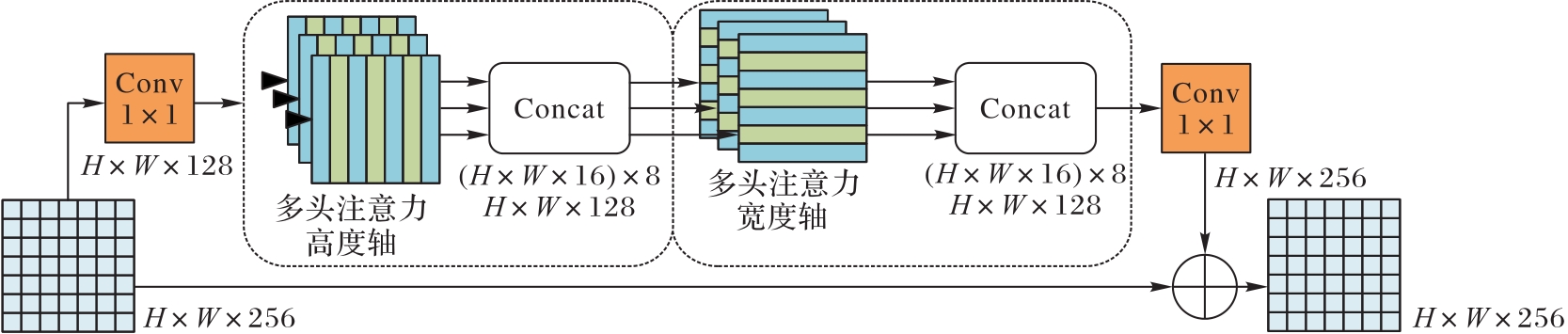

图4 轴向自注意力模块

Fig. 4 Axial self-attention module

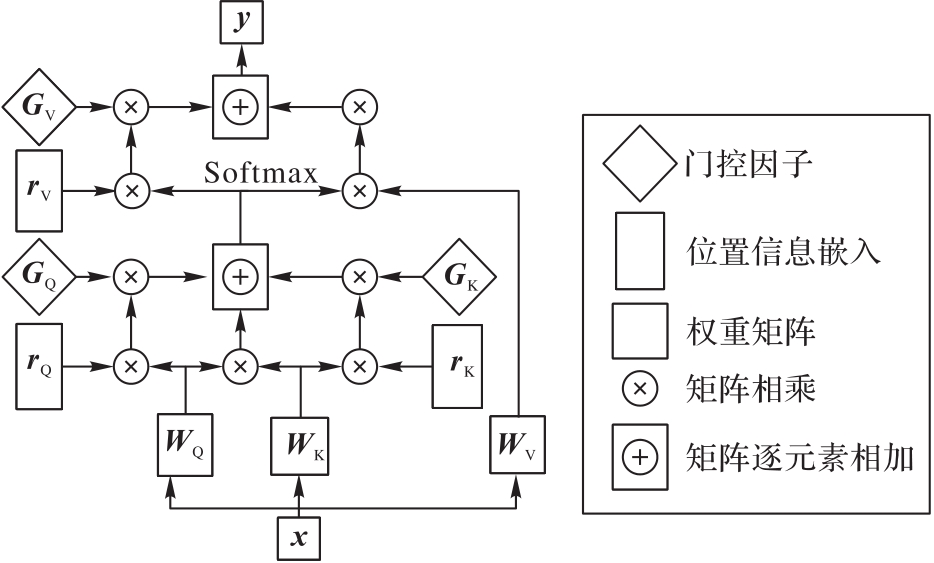

图5 门控轴向自注意力结构

Fig. 5 Gated axial self-attention structure

表1 MoNuSeg2020数据集详情

Tab. 1 Details of MoNuSeg2020 dataset

数据集	细胞核总数	图像数
数据集	细胞核总数	乳腺	肝脏	肾脏	前列腺	膀胱	结肠	胃	肺	大脑
总计	28 846	8	6	9	8	4	3	2	2	2
训练集	21 623	6	6	6	6	2	2	2	―	―
测试集	7 223	2	―	3	2	2	1	―	2	2

表2 模型消融实验结果 (%)

Tab. 2 Ablation experiment results of model

ResBlock	轴向自注意力	DiceBCELoss	准确率	精确度	召回率	特异度	F1	JS	DC
			91.75	78.85	81.17	94.26	79.44	66.04	79.44
√			91.60	76.61	85.34	93.00	80.10	66.96	80.10
√	√		91.95	77.83	84.53	93.64	80.63	67.67	80.63
√	√	√	92.00	78.30	85.13	93.61	80.87	68.03	80.87

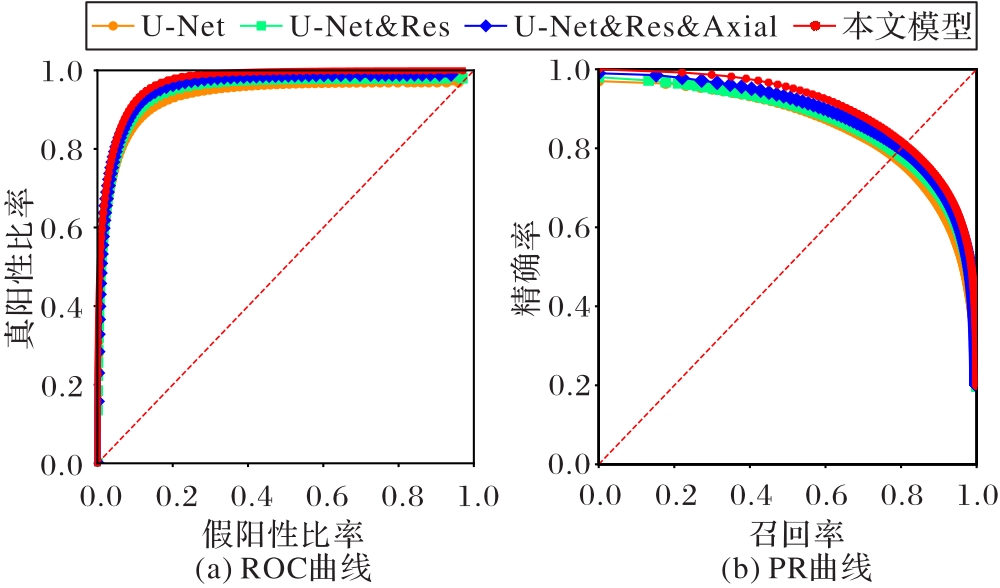

图6 模型消融的ROC曲线和PR曲线

Fig. 6 ROC curves and PR curves of model ablation

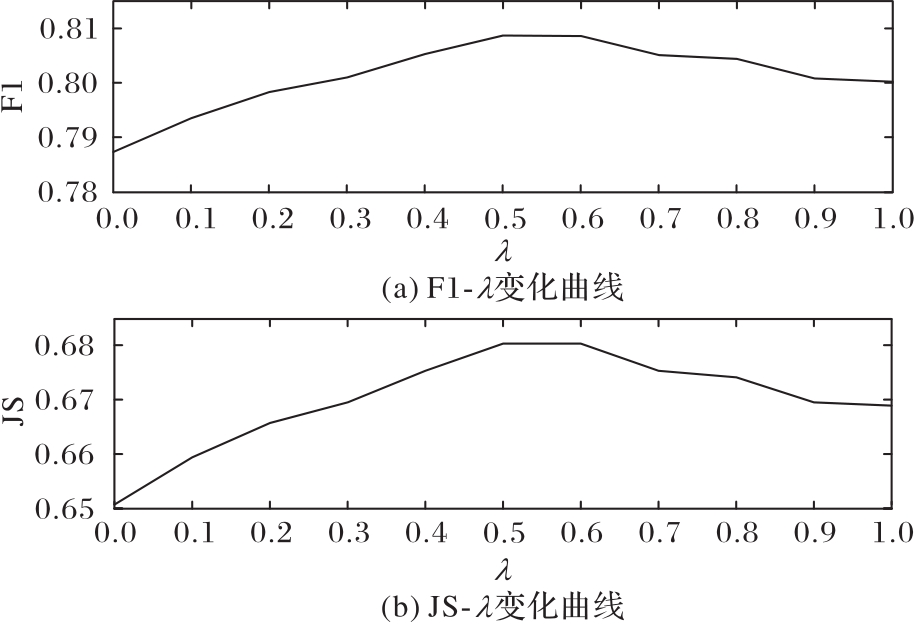

图7 混合损失函数中λ取值的消融分析曲线

Fig. 7 Ablation analysis curves about λ value in hybrid loss function

图8 MoNuSeg2020多器官HE染色病理图像细胞核分割示意图

Fig. 8 Schematic diagram of nuclear segmentation of MoNuSeg2020 multi-organ HE-stained pathological images

表3 不同模型的分割性能对比 (%)

Tab. 3 Comparison of segmentation performance among different models

模型类型	模型	F1	IoU
基于卷积	U-Net^［9］	76.45±2.62	62.86±3.00
	UNet++^［10］	77.01±2.01	63.04±2.54
	Attention U-Net^［27］	76.67±1.06	63.47±1.16
基于Transformer	MedT^［19］	77.46±2.38	63.37±3.11
	TransUNet^［18］	78.53±1.06	65.05±1.28
	Swin-Unet^［21］	77.69±0.94	63.77±1.15
	UCTransNet^［28］	79.08±0.67	65.50±0.91
本文模型		79.11±0.99	65.63±1.33

表4 不同模型参数量与计算量对比

Tab. 4 Comparison of parameter amount and calculation amount among different models

模型	参数量/10⁶	计算量/GFLOPS
U-Net^［9］	31.04	437.71
UNet++^［10］	36.63	1 108.74
Attention U-Net^［27］	34.88	533.93
MedT^［19］	14.18	1.37
TransUNet^［18］	66.78	260.39
Swin-Unet^［21］	27.12	61.21
UCTransNet^［28］	66.22	343.46
本文模型	58.01	622.97

图9 基线模型与本文模型分割结果对比

Fig. 9 Comparison of segmentation results of baseline model and the proposed model

参考文献 29

1	AL-HABSI Z， AL-NOUMANI H， HASHMI I AL. Determinants of health-related quality of life among Omanis hospitalized patients with cancer： a cross-sectional study［J］. Quality of Life Research， 2022， 31（7）： 2061-2070. 10.1007/s11136-021-03061-3
2	HU W M， LI C， LI X Y， et al. GasHisSDB： a new gastric histopathology image dataset for computer aided diagnosis of gastric cancer［J］. Computers in Biology and Medicine， 2022， 142： No.105207. 10.1016/j.compbiomed.2021.105207
3	JAVED S， MAHMOOD A， DIAS J， et al. Multi-level feature fusion for nucleus detection in histology images using correlation filters［J］. Computers in Biology and Medicine， 2022， 143： No.105281. 10.1016/j.compbiomed.2022.105281
4	KUMAR N， VERMA R， ANAND D， et al. A multi-organ nucleus segmentation challenge［J］. IEEE Transactions on Medical Imaging， 2020， 39（5）： 1380-1391.
5	KUMAR N， VERMA R， SHARMA S， et al. A dataset and a technique for generalized nuclear segmentation for computational pathology［J］. IEEE Transactions on Medical Imaging， 2017， 36（7）： 1550-1560. 10.1109/tmi.2017.2677499
6	吴崇数，林霖，薛蕴菁，等. 基于自监督学习的病理图像层次分割［J］. 计算机应用， 2020， 40（6）：1856-1862. 10.11772/j.issn.1001-9081.2019101863
	WU C S， LIN L， XUE Y J， et al. Hierarchical segmentation of pathological images based on self-supervised learning［J］. Journal of Computer Applications， 2020， 40（6）： 1856-1862. 10.11772/j.issn.1001-9081.2019101863
7	林天予，宋亮，高智凡，等. 基于深度学习的二维心脏超声图像分割模型在小规模数据集上的性能评估［J］. 暨南大学学报（自然科学与医学版）， 2022， 43（2）：191-198.
	LIN T Y， SONG L， GAO Z F， et al. Evaluation of a deep learning-based model for 2-D echocardiography segmentation on small datasets［J］. Journal of Jinan University （Natural Science and Medicine Edition）， 2022， 43（2）： 191-198.
8	LONG J， SHELHAMER E， DARRELL T. Fully convolutional networks for semantic segmentation［C］// Proceedings of the 2015 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2015： 3431-3440. 10.1109/cvpr.2015.7298965
9	RONNEBERGER O， FISCHER P， BROX T. U-Net： convolutional networks for biomedical image segmentation［C］// Proceedings of the 2015 International Conference on Medical Image Computing and Computer-Assisted Intervention， LNCS 9351. Cham： Springer， 2015： 234-241.
10	ZHOU Z W， SIDDIQUEE M M R， TAJBAKHSH N， et al. UNet++： redesigning skip connections to exploit multiscale features in image segmentation［J］. IEEE Transactions on Medical Imaging， 2020， 39（6）： 1856-1867. 10.1109/tmi.2019.2959609
11	QIN J， HE Y J， ZHOU Y， et al. REU-Net： region-enhanced nuclei segmentation network［J］. Computers in Biology and Medicine， 2022， 146： No.105546. 10.1016/j.compbiomed.2022.105546
12	DEVLIN J， CHANG M W， LEE K， et al. BERT： pre-training of deep bidirectional transformers for language understanding［C］// Proceedings of the 2019 Conference of the North American Chapter of the Association for Computational Linguistics： Human Language Technologies， Volume 1 （Long and Short Papers）. Stroudsburg， PA： ACL， 2019： 4171-4186. 10.18653/v1/n18-2
13	DOSOVITSKIY A， BEYER L， KOLESNIKOV A， et al. An image is worth 16x16 words： Transformers for image recognition at scale［EB/OL］. （2021-06-03）［2022-02-23］..
14	WANG H Y， ZHU Y K， GREEN B， et al. Axial-DeepLab： stand-alone axial-attention for panoptic segmentation［C］// Proceedings of the 2020 European Conference on Computer Vision， LNCS 12349. Cham： Springer， 2020： 108-126. 10.1007/978-3-030-58548-8_7
15	HO J， KALCHBRENNER N， WEISSENBORN D， et al. Axial attention in multidimensional transformers［EB/OL］. （2019-12-20）［2022-02-23］..
16	ZHENG S X， LU J C， ZHAO H S， et al. Rethinking semantic segmentation from a sequence-to-sequence perspective with transformers［C］// Proceedings of the 2021 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2021： 6877-6886. 10.1109/cvpr46437.2021.00681
17	ZHANG Y L， HIGASHITA R， FU H Z， et al. A multi-branch hybrid transformer network for corneal endothelial cell segmentation［C］// Proceedings of the 2021 International Conference on Medical Image Computing and Computer-Assisted Intervention， LNCS 12901. Cham： Springer， 2021： 99-108.
18	CHEN J N， LU Y Y， YU Q H， et al. TransUNet： Transformers make strong encoders for medical image segmentation［EB/OL］. （2021-02-08）［2022-02-23］..
19	VALANARASU J M J， OZA P， HACIHALILOGLU I， et al. Medical transformer： gated axial-attention for medical image segmentation［C］// Proceedings of the 2021 International Conference on Medical Image Computing and Computer-Assisted Intervention， LNCS 12901. Cham： Springer， 2021： 36-46.
20	LIU Z， LIN Y T， CAO Y， et al. Swin Transformer： hierarchical vision transformer using shifted windows［C］// Proceedings of the 2021 IEEE/CVF International Conference on Computer Vision. Piscataway： IEEE， 2021： 9992-10002. 10.1109/iccv48922.2021.00986
21	CAO H， WANG Y Y， CHEN J， et al. Swin-Unet： Unet-like pure transformer for medical image segmentation［EB/OL］. （2021-05-12）［2022-02-23］.. 10.1007/978-3-031-25066-8_9
22	VASWANI A， SHAZEER N， PARMAR N， et al. Attention is all you need［C］// Proceedings of the 31st International Conference on Neural Information Processing Systems. Red Hook， NY： Curran Associates Inc.， 2017：6000-6010.
23	ZHANG Y D， LIU H Y， HU Q. TransFuse： fusing Transformers and CNNs for medical image segmentation［C］// Proceedings of the 2021 International Conference on Medical Image Computing and Computer-Assisted Intervention， LNCS 12901. Cham： Springer， 2021： 14-24.
24	HE K M， ZHANG X Y， REN S Q， et al. Deep residual learning for image recognition［C］// Proceedings of the 2016 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2016： 770-778. 10.1109/cvpr.2016.90
25	VEIT A， WILBER M J， BELONGIE S. Residual networks behave like ensembles of relatively shallow networks［C］// Proceedings of the 30th International Conference on Neural Information Processing Systems. Red Hook， NY： Curran Associates Inc.， 2016： 550-558.
26	罗恺锴，王婷，叶芳芳，等. 引入注意力机制和多视角融合的脑肿瘤MR图像U-Net分割模型［J］. 中国图象图形学报， 2021， 26（9）：2208-2218. 10.11834/jig.200584
	LUO K K， WANG T， YE F F， et al. U-Net segmentation model of brain tumor MR image based on attention mechanism and multi-view fusion［J］. Journal of Image and Graphics， 2021， 26（9）：2208-2218. 10.11834/jig.200584
27	OKTAY O， SCHLEMPER J， LE FOLGOC L， et al. Attention U-Net： learning where to look for the pancreas［EB/OL］. （2018-05-20）［2022-02-23］..
28	WANG H N， CAO P， WANG J Q， et al. UCTransNet： rethinking the skip connections in U-Net from a channel-wise perspective with transformer［C］// Proceedings of the 34th AAAI Conference on Artificial Intelligence. Palo Alto， CA： AAAI Press， 2022： 2441-2449. 10.1609/aaai.v36i3.20144
29	WU C S， ZHONG J， LIN L， et al. Segmentation of HE-stained meningioma pathological images based on pseudo-labels［J］. PLoS ONE， 2022， 17（2）： No.e0263006. 10.1371/journal.pone.0263006
