改进的KLEIN算法及其量子分析

doi:10.11772/j.issn.1001-9081.2023091333

《计算机应用》唯一官方网站 ›› 2024, Vol. 44 ›› Issue (9): 2810-2817.DOI: 10.11772/j.issn.1001-9081.2023091333

改进的KLEIN算法及其量子分析

李艳俊¹^,², 葛耀东², 王琦²(), 张伟国², 刘琛¹

^1.中国电子科技集团公司第十五研究所信息产业信息安全测评中心, 北京 100083
^2.北京电子科技学院密码科学与技术系, 北京 100070

收稿日期:2023-09-27 修回日期:2023-11-16 接受日期:2023-11-20 发布日期:2023-12-01 出版日期:2024-09-10
通讯作者: 王琦
作者简介:李艳俊（1979—），女，山西阳城人，副教授，博士，主要研究方向：密码分析与测评
葛耀东（1997—），男，河北邯郸人，硕士研究生，主要研究方向：基于量子模型的分组密码
张伟国（1998—），男，陕西渭南人，硕士研究生，主要研究方向：有限域、S盒
刘琛（1990—），男，河北昌黎人，硕士研究生，主要研究方向：密码测评。
基金资助:
北京市自然科学基金资助项目(4234084);河南省网络密码技术重点实验室研究课题(LNCT2021-A09)

Improved KLEIN algorithm and its quantum analysis

Yanjun LI¹^,², Yaodong GE², Qi WANG²(), Weiguo ZHANG², Chen LIU¹

^1.Information Industry Information Security Evaluation Center，The 15th Research Institute of China Electronics Technology Group Corporation，Beijing 100083，China
^2.Department of Cryptographic Science and Technology，Beijing Electronic Science and Technology Institute，Beijing 100070，China

Received:2023-09-27 Revised:2023-11-16 Accepted:2023-11-20 Online:2023-12-01 Published:2024-09-10
Contact: Qi WANG
About author:LI Yanjun， born in 1979， Ph. D.， associate professor. Her research interests include cryptographic analysis and evaluation.
GE Yaodong， born in 1997， M. S. candidate. His research interests include block ciphers based on quantum model.
ZHANG Weiguo， born in 1998， M. S. candidate. His research interests include finite fields， S-box.
LIU Chen， born in 1990， M. S. candidate. His research interests include cryptographic evaluation.
Supported by:
Beijing Natural Science Foundation(4234084);Research Project of Henan Key Laboratory of Network Cryptography Technology(LNCT2021-A09)

摘要/Abstract

摘要：

KLEIN自提出之后经历了截断差分分析、积分分析等攻击，加密结构具有实际安全性，但是由于密钥扩展算法的脆弱性导致了全轮密钥恢复攻击。首先，修改密钥扩展算法，提出一种改进后的算法N-KLEIN；其次，采用in-place方法对S盒进行高效量子电路实现，减小了电路的宽度和深度，提高了量子电路的实现效率；再次，使用LUP分解技术实现混淆操作的量子化；继次，对N-KLEIN进行量子电路设计，提出全轮N-KLEIN的高效量子电路。最后，评估N-KLEIN算法量子实现的资源占用，并与PRESENT、HIGHT等现有的轻量级分组密码的量子实现占用资源进行对比；同时，基于Grover算法对密钥搜索攻击所需要的代价进行深入研究，给出Clifford+T模型下N-KLEIN-｛64，80，96｝使用Grover算法搜索密钥需要的代价，并评估了N-KLEIN的量子安全性。对比结果表明，N-KLEIN算法量子实现的成本明显较低。

关键词: 轻量级分组密码, KLEIN, 量子电路, S盒, Grover算法

Abstract:

KLEIN has experienced attacks such as truncated difference cryptanalysis and integral cryptanalysis since it was proposed. Its encryption structure has actual security， but the vulnerability of the key expansion algorithm leads to full-round key recovery attacks. Firstly， the key expansion algorithm was modified and an improved algorithm N-KLEIN was proposed. Secondly， an efficient quantum circuit was implemented on the S-box using the in-place method， which reduced the width and depth of the circuit and improved the implementation efficiency of the quantum circuit. Thirdly， the quantization of obfuscation operations was achieved using LUP decomposition technology. Then， an efficient quantum circuit was designed for N-KLEIN， and an efficient quantum circuit for all round N-KLEIN was proposed. Finally， the resource occupation for the quantum implementation of full-round N-KLEIN was evaluated and compared with the resources occupied by existing quantum implementations of lightweight block ciphers such as PRESENT and HIGHT. At the same time， an in-depth study was conducted on the cost of key search attacks based on Grover algorithm， and the cost of N-KLEIN-｛64，80，96｝ using Grover algorithm to search for keys under the Clifford+T model was given， and then the quantum security of N-KLEIN was evaluated. Comparative results indicate that the quantum implementation cost of N-KLEIN algorithm is significantly lower.

Key words: lightweight block cipher, KLEIN, quantum circuit, S-box, Grover algorithm

中图分类号:

TP309.7

李艳俊, 葛耀东, 王琦, 张伟国, 刘琛. 改进的KLEIN算法及其量子分析[J]. 计算机应用, 2024, 44(9): 2810-2817.

Yanjun LI, Yaodong GE, Qi WANG, Weiguo ZHANG, Chen LIU. Improved KLEIN algorithm and its quantum analysis[J]. Journal of Computer Applications, 2024, 44(9): 2810-2817.

图/表 13

表1 N-KLEIN密钥长度与加密轮数表

Tab. 1 Key lengths and encryption rounds of N-KLEIN

算法	分组长度/b	密钥长度/b	加密轮数
N-KLEIN-64	64	64	12
N-KLEIN-80	64	80	16
N-KLEIN-96	64	96	20

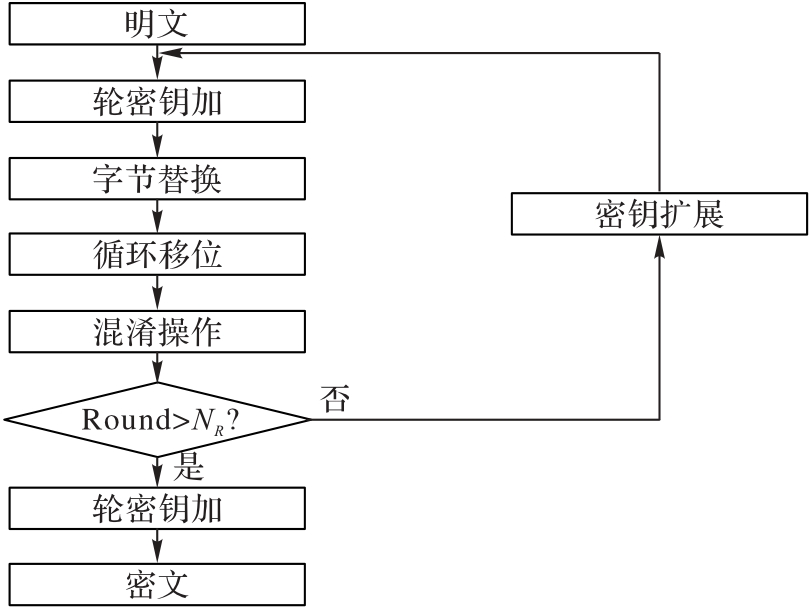

图1 N-KLEIN算法的加密流程

Fig. 1 Encryption process in N-KLEIN algorithm

图2 N-KLEIN的一轮加密过程

Fig. 2 One round encryption process of N-KLEIN

表2 N-KLEIN的S盒真值表

Tab. 2 N-KLEIN’s S-box truth table

x	S（x）	x	S（x）	x	S（x）	x	S（x）
00	07	04	01	08	0C	0C	08
01	04	05	0F	09	03	0D	0E
02	0A	06	0B	0A	02	0E	0D
03	09	07	00	0B	06	0F	05

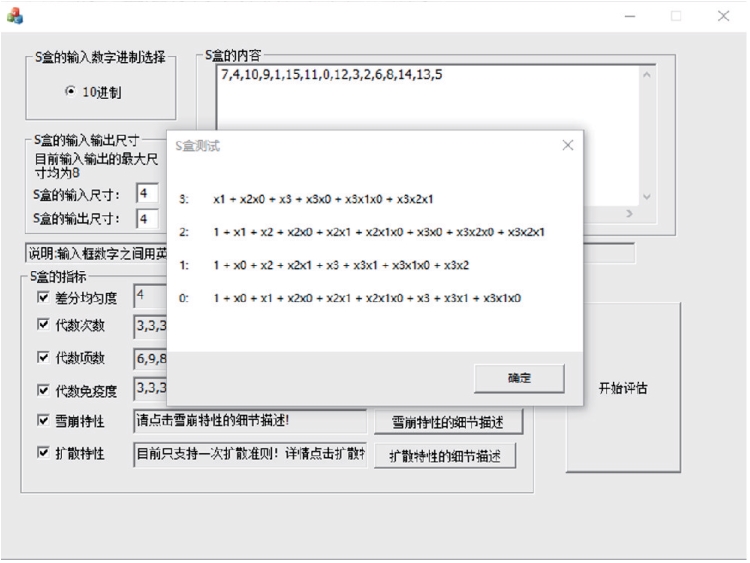

图3 S盒的ANF评估

Fig. 3 ANF evaluation of S-box

图4 使用in-place方法实现的S盒量子电路

Fig. 4 S-box quantum circuit implemented by in-place method

表3 S盒量子资源消耗

Tab. 3 Quantum resource consumption of S-box

方法	量子位（qubit）	CNOT门数	Toffoli门数	X门数
ANF	15	15	12	3
in-place	4	3	7	2

表4 密钥扩展结构的量子资源消耗

Tab. 4 Quantum resource consumption of key expansion structure

算法	量子位（qubit）	CNOT门数	Toffoli门数	X门数	电路深度
N-KLEIN-64	64	58	84	24	121
N-KLEIN-80	80	81	112	32	165
N-KLEIN-96	96	122	140	40	209

表5 改进后密钥扩展与原密钥扩展的比较

Tab. 5 Comparison between improved key expansion and original key expansion

算法	安全性	CNOT门数	Toffoli门数	X门数	电路深度
KLEIN-64	×	1 496	2 464	704	121
KLEIN-80	×	2 160	3 360	960	165
KLEIN-96	×	2 888	4 256	1 216	209
N-KLEIN-64	√	58	84	24	121
N-KLEIN-80	√	81	112	32	165
N-KLEIN-96	√	122	140	40	209

表6 N-KLEIN算法量子资源消耗

Tab. 6 Quantum resource consumption of N-KLEIN algorithm

算法	量子位（qubit）	CNOT门数	Toffoli门数	X门数
N-KLEIN-64	128	8 050	1 428	408
N-KLEIN-80	160	10 737	1 904	544
N-KLEIN-96	192	13 442	2 380	680

表7 不同算法的量子资源消耗比较

Tab. 7 Comparison of quantum resource consumption among different algorithms

算法	CNOT门数	X门数	Toffoli门数	T深度	量子位（qubit）	电路深度
KLEIN-64	8 264	1 088	3 808	216	128	612
N-KLEIN-64	8 050	408	1 428	81	128	288
PRESENT-64^［28］	4 838	1 164	2 232	N/A	192	311
PIPO-64^［29］	2 248	1 477	1 248	N/A	192	248
HIGHT-64^［9］	22 614	4 496	5 824	N/A	228	2 479
CHAM-64^［9］	12 285	240	2 400	N/A	196	N/A
LBlock-80^［30］	16 747	877	2 040	N/A	144	1 740

图5 N-KLEIN-64算法中Uf算子的量子实现

Fig. 5 Quantum implementation of operator Uf in N-KLEIN-64 algorithm

表8 3种密钥长度下N-KLEIN使用Grover算法的量子资源

Tab. 8 Quantum resources of N-KLEIN using Grover algorithm under three key lengths

算法	总门数	总深度	总消耗	安全级别
N-KLEIN-64	$1.01 × 247$	$1.04 × 243$	$1.05 × 290$	未达到级别1
N-KLEIN-80	$1.47 × 247$	$1.36 × 243$	$1.01 × 291$	未达到级别1
N-KLEIN-96	$1.67 × 247$	$1.68 × 243$	$1.40 × 291$	未达到级别1

表8 3种密钥长度下N-KLEIN使用Grover算法的量子资源

Tab. 8 Quantum resources of N-KLEIN using Grover algorithm under three key lengths

算法	总门数	总深度	总消耗	安全级别
N-KLEIN-64	$1.01 × 247$	$1.04 × 243$	$1.05 × 290$	未达到级别1
N-KLEIN-80	$1.47 × 247$	$1.36 × 243$	$1.01 × 291$	未达到级别1
N-KLEIN-96	$1.67 × 247$	$1.68 × 243$	$1.40 × 291$	未达到级别1
