一种筋斗机动飞行纵向轨迹跟踪控制律设计

doi:10.11772/j.issn.1001-9081.2024111592

摘要/Abstract

摘要：

为提升无人机（UAV）在军事领域中的空中格斗技术能力，解决机动飞行时飞机气动参数摄动大、非线性耦合严重等问题，以跨超音速无人机为研究对象，提出一种基于鲁棒伺服线性二次型调节器（RSLQR）融合模型参考自适应控制（MRAC）的筋斗机动纵向轨迹跟踪控制律设计。通过建立无人机数学模型，基于RSLQR和MRAC框架，设计了俯仰通道控制律和发动机通道控制律，然后采用Matlab搭建数值仿真环境，从标定情况、风扰情况以及参数摄动情况3方面对所设计的控制律进行筋斗飞行仿真及分析。仿真结果表明，该控制律能够保证筋斗机动过程的鲁棒性能，提高抑制扰动的能力，对系统中的不确定性进行在线补偿，并改善系统的响应品质，可用于工程实践。

关键词: 筋斗机动, 跨超音速无人机, 纵向轨迹跟踪, 模型参考自适应控制, 鲁棒伺服线性二次型调节器

Abstract:

To enhance the combat capability of Unmanned Aerial Vehicles （UAVs） in the military field and address challenges such as significant aerodynamic parameter perturbations and strong nonlinear coupling during maneuvering flight， a longitudinal trajectory tracking control law design was proposed for a transonic/supersonic UAV， which integrated Robustness Servomechanism Linear Quadratic Regulator （RSLQR） fusion with Model Reference Adaptive Control （MRAC）. Specifically， a mathematical model of UAV was established， and based on the framework of RSLQR and MRAC， the pitch channel control law and engine channel control law were designed. A numerical simulation environment was then constructed using Matlab to simulate and analyze the Kulbit flight performance of the proposed control law from the perspectives of calibration， wind disturbance， and parameter perturbation conditions. Simulation results show that the designed control law can ensure robust performance of the somersault maneuver process， improve the ability to suppress disturbances， compensate the uncertainty in the system online and improve the response quality of the system. The law can be used in engineering applications.

Key words: Kulbit maneuver, transonic/supersonic unmanned aerial vehicle, longitudinal trajectory tracking, Model Reference Adaptive Control (MRAC), Robustness Servomechanism Linear Quadratic Regulator (RSLQR)

中图分类号:

V249.1

赵东宏, 赵创新, 聂禾玮, 张瞿辉, 杨佳琪. 一种筋斗机动飞行纵向轨迹跟踪控制律设计[J]. 计算机应用, 2025, 45(11): 3739-3746.

Donghong ZHAO, Chuangxin ZHAO, Hewei NIE, Quhui ZHANG, Jiaqi YANG. Design of a longitudinal trajectory tracking control law for somersault maneuver flight[J]. Journal of Computer Applications, 2025, 45(11): 3739-3746.

图/表 10

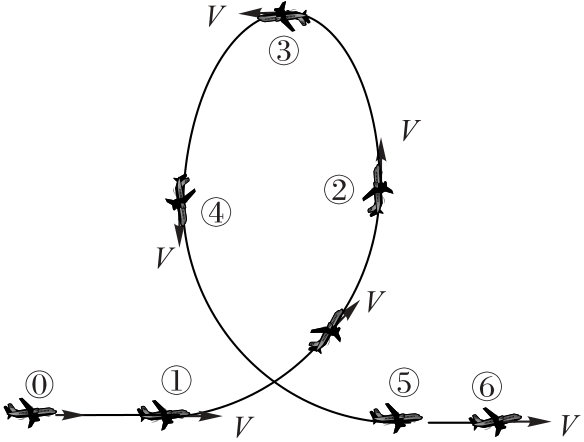

图1 筋斗机动的各飞行阶段

Fig. 1 Flight stages of somersault maneuver

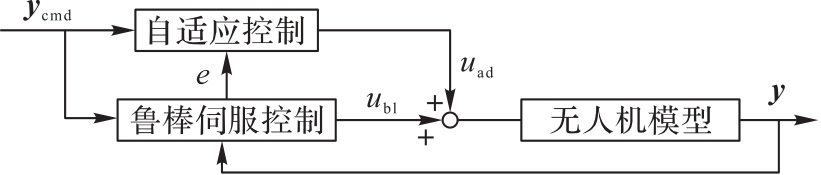

图2 RSLQR与MRAC相结合的控制架构

Fig. 2 Control architecture combining RSLQR and MRAC

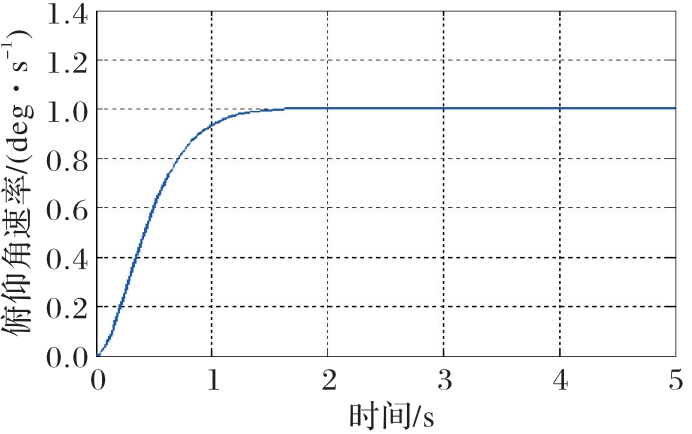

图3 俯仰角速率的时域响应

Fig. 3 Time domain response of pitch angle rate

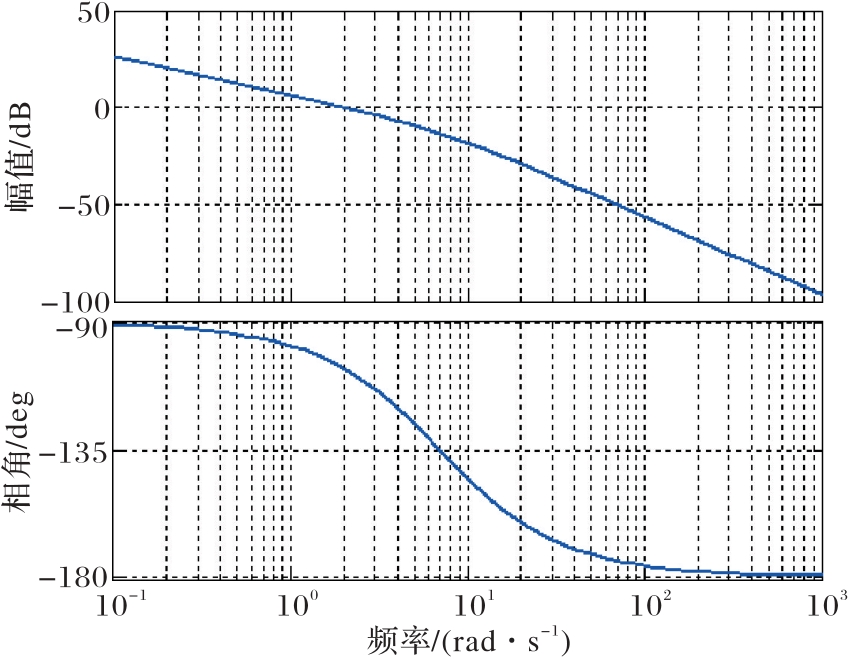

图4 俯仰角速率的频域响应

Fig. 4 Frequency domain response of pitch angle rate

表1 俯仰角速率的响应品质

Tab. 1 Response quality of pitch angle rate

上升时间

Ts/s

闭环带宽

w_b/（rad·s^-1）

幅值裕度/dB

相角裕度/deg

截止频率w_c /（rad·s^-1）

1.2

3.2

∞

表1 俯仰角速率的响应品质

Tab. 1 Response quality of pitch angle rate

上升时间

Ts/s

闭环带宽

w_b/（rad·s^-1）

幅值裕度/dB

相角裕度/deg

截止频率w_c /（rad·s^-1）

1.2

3.2

∞

表2 轴向加速度/指示空速的响应品质

Tab. 2 Response quality of axial acceleration/indicated airspeed

物理量

闭环带宽

w_b /（rad·s^-1）

幅值裕度/dB

相角裕度/deg

截止频率w_c /（rad·s^-1）

A_x

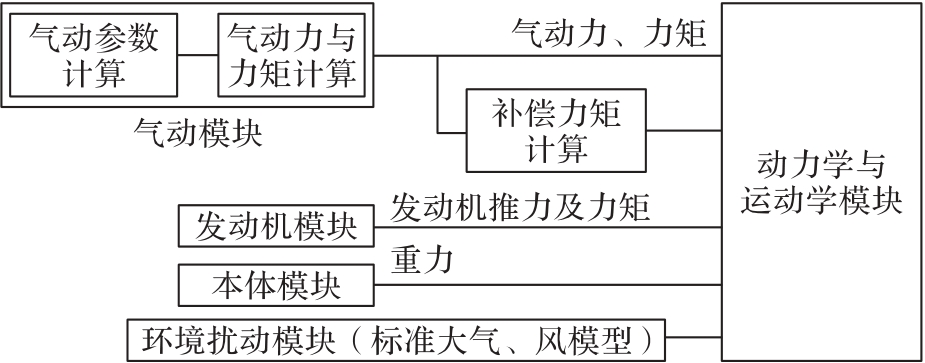

图5 跨超音速无人机数学模型结构

Fig. 5 Mathematical model structure of transonic/supersonic unmanned aerial vehicle

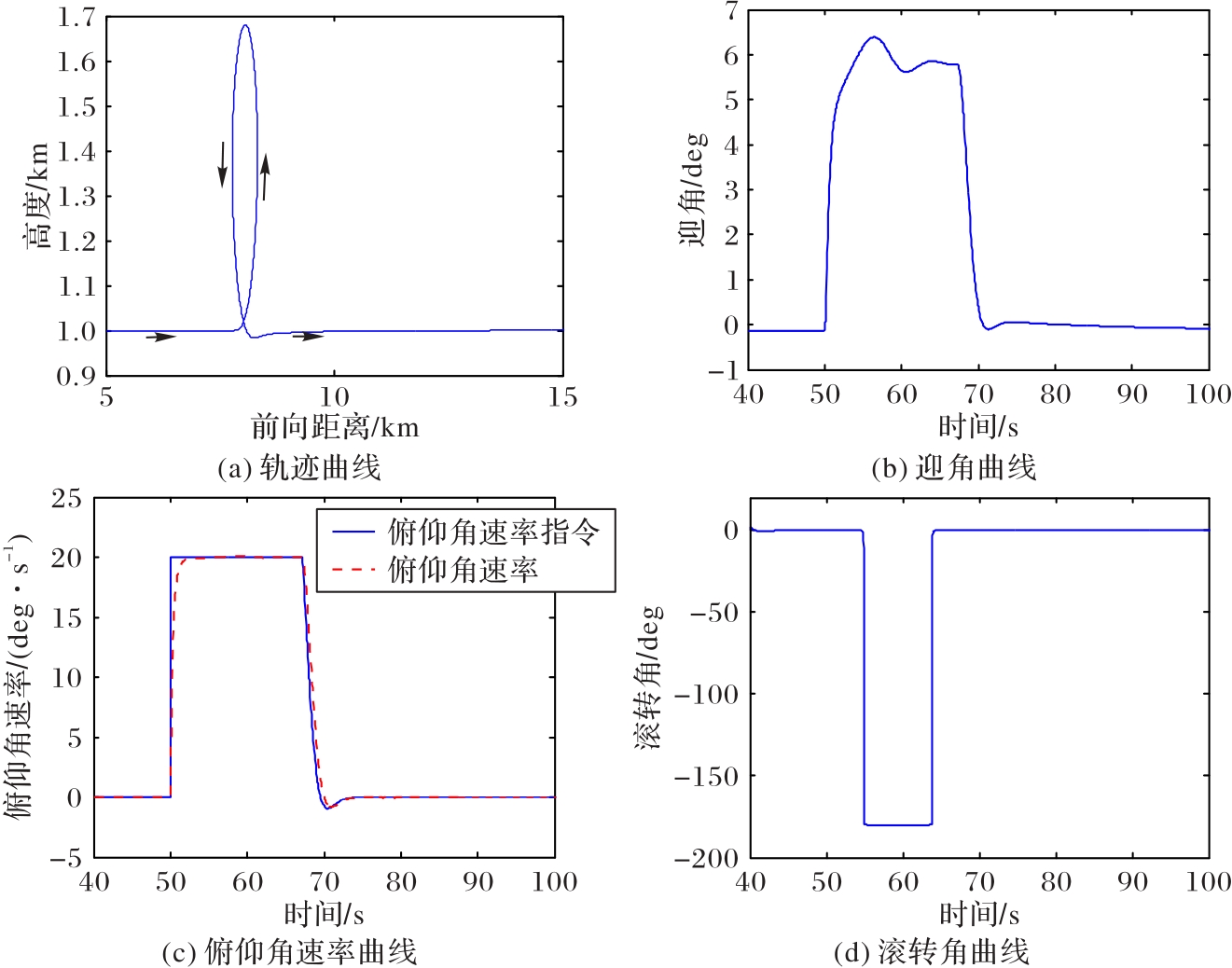

图6 正常无风扰动条件的机动飞行过程

Fig. 6 Maneuvering flight process under normal conditions without wind disturbance

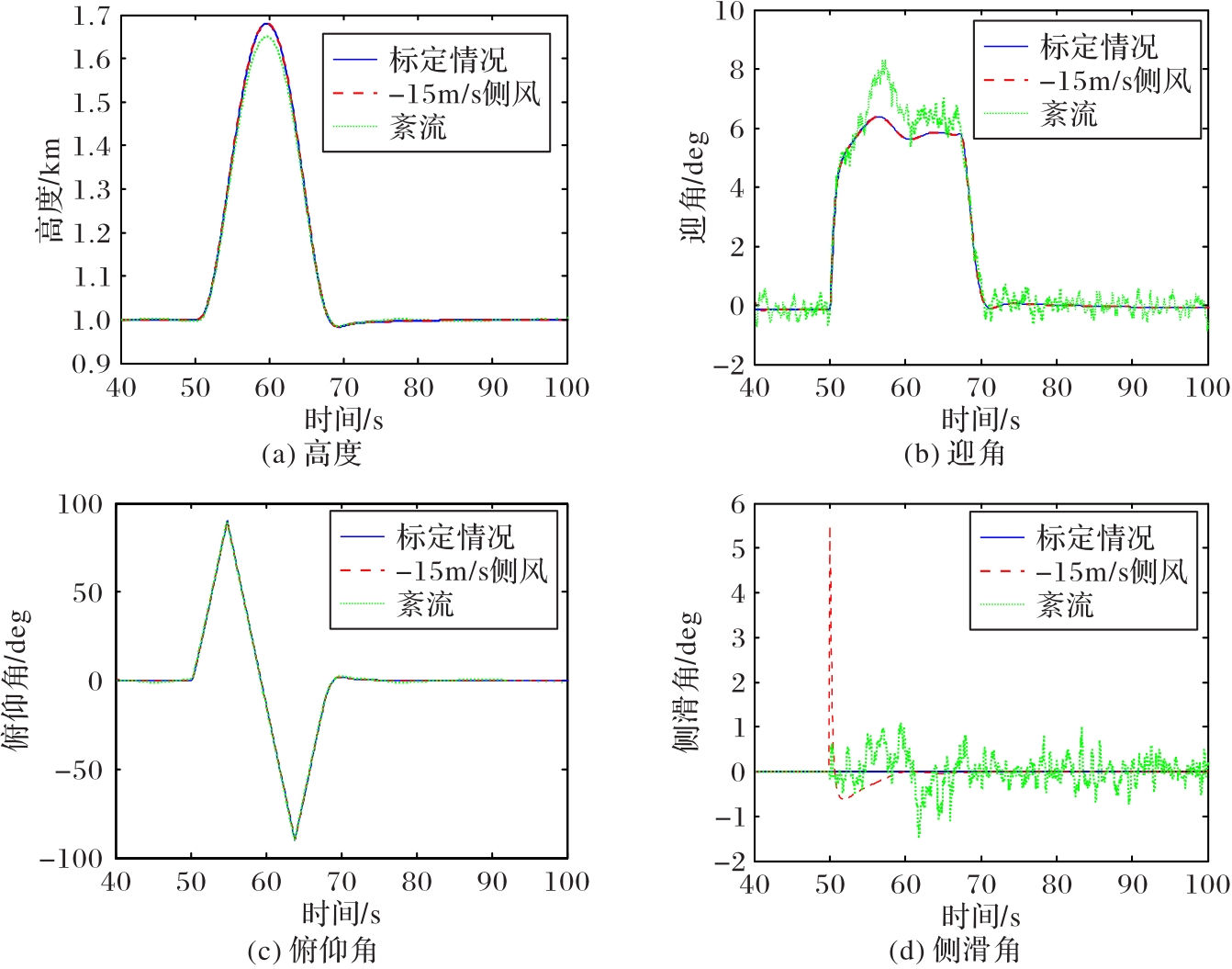

图7 紊流和侧风扰动条件的机动飞行过程

Fig. 7 Maneuvering flight process under conditions with turbulence and crosswind disturbance

图8 参数摄动条件的机动飞行过程

Fig. 8 Maneuvering flight process under conditions with parameter perturbation
