基于并行异构图和序列注意力机制的中文实体关系抽取模型

doi:10.11772/j.issn.1001-9081.2023071051

《计算机应用》唯一官方网站 ›› 2024, Vol. 44 ›› Issue (7): 2018-2025.DOI: 10.11772/j.issn.1001-9081.2023071051

基于并行异构图和序列注意力机制的中文实体关系抽取模型

毛典辉¹^,², 李学博¹, 刘峻岭¹, 张登辉¹, 颜文婧²()

^1.食品安全大数据技术北京市重点实验室(北京工商大学), 北京 100048
^2.农产品质量安全追溯技术及应用国家工程实验室(北京工商大学), 北京 100048

收稿日期:2023-08-03 修回日期:2023-09-16 接受日期:2023-09-21 发布日期:2023-10-26 出版日期:2024-07-10
通讯作者: 颜文婧
作者简介:毛典辉（1979—），男，湖北浠水人，教授，博士，主要研究方向：区块链、智能金融科技和食品安全、深度学习；
李学博（1997—），男，河南商丘人，硕士研究生，CCF会员，主要研究方向：食品安全、知识图谱、深度学习；
刘峻岭（1999—），女，河南南阳人，硕士研究生，CCF会员，主要研究方向：食品安全、分子性质预测、深度学习；
张登辉（2000—），男，黑龙江伊春人，硕士研究生，CCF会员，主要研究方向：区块链、深度学习；
第一联系人：颜文婧（1985—），女，安徽淮南人，副教授，博士，主要研究方向：生物信息智能处理、深度学习、图像识别。
基金资助:
北京市自然科学基金资助项目(9232005);北京市属高校教师队伍建设支持计划项目(BPHR20220104)

Chinese entity and relation extraction model based on parallel heterogeneous graph and sequential attention mechanism

Dianhui MAO¹^,², Xuebo LI¹, Junling LIU¹, Denghui ZHANG¹, Wenjing YAN²()

^1.Beijing Key Laboratory of Big Data Technology for Food Safety （Beijing Technology and Business University），Beijing 100048，China
^2.National Engineering Laboratory for Agri-Product Quality Traceability （Beijing Technology and Business University），Beijing 100048，China

Received:2023-08-03 Revised:2023-09-16 Accepted:2023-09-21 Online:2023-10-26 Published:2024-07-10
Contact: Wenjing YAN
About author:MAO Dianhui， born in 1979， Ph. D.， professor. His research interests include blockchain， smart financial technology and food safety， deep learning.
LI Xuebo， born in 1997， M. S. candidate. His research interests include food safety， knowledge graph， deep learning.
LIU Junling， born in 1999， M. S. candidate. Her research interests include food safety， molecular property prediction， deep learning.
ZHANG Denghui， born in 2000， M. S. candidate. His research interests include blockchain， deep learning.
First author contact:YAN Wenjing， born in 1985， Ph. D.， associate professor. Her research interests include intelligent processing of biological information， deep learning， image recognition.
Supported by:
Beijing Municipal Natural Science Foundation(9232005);Project of Beijing Municipal University Teacher Team Construction Support Plan(BPHR20220104)

摘要/Abstract

摘要：

近年来，随着深度学习技术的快速发展，实体关系抽取在许多领域取得了显著的进展。然而，由于汉语具有复杂的句法结构和语义关系，面向中文的实体关系抽取任务中仍然存在着多项挑战。其中，中文文本中的重叠三元组问题是领域中的重要难题之一。针对中文文本中的重叠三元组问题，提出了一种混合神经网络实体关系联合抽取（HNNERJE）模型。HNNERJE模型以并行方式融合序列注意力机制和异构图注意力机制，并结合门控融合策略构建了深度集成框架。该模型不仅可以同时捕获中文文本的语序信息和实体关联信息，还能够自适应地调整主客体标记器的输出，从而有效解决重叠三元组问题。另外，通过引入对抗训练算法提高模型对未见样本和噪声的适应能力。运用SHAP（SHapley Additive exPlanations）方法对HNNERJE模型进行解释分析，基于模型的识别结果解析它在抽取实体和关系时所依据的关键特征。HNNERJE模型在NYT、WebNLG、CMeIE和DuIE数据集上的F1值分别达到了92.17%、93.42%、47.40%和67.98%。实验结果表明：HNNERJE模型可以将非结构化的文本数据转化为结构化的知识表示，有效提取其中蕴含的有价值信息。

关键词: 实体关系抽取, 异构图, 注意力机制, 对抗训练, SHAP方法

Abstract:

In recent years， with the rapid development of deep learning technology， entity and relation extraction has made remarkable progress in many fields. However， due to complex syntactic structures and semantic relationships of Chinese text， there are still many challenges in Chinese entity and relation extraction. Among them， the problem of overlapping triple in Chinese text is one of the important challenges. A Hybrid Neural Network Entity and Relation Joint Extraction （HNNERJE） model was proposed in this article to address the issue of overlapping triple in Chinese text. HNNERJE model fused sequence attention mechanism and heterogeneous graph attention mechanism in a parallel manner， and combined them with a gated fusion strategy， so that it could capture both word order information and entity association information of Chinese text， and adaptively adjusted the output of subject and object markers， effectively solving the overlapping triple issue. Moreover， adversarial training algorithm was introduced to improve the model’s adaptability in processing unseen samples and noise. Finally， SHapley Additive exPlanations （SHAP） method was adopted to explain and analyze HNNERJE model， which effectively revealed key features in extracting entities and relations. HNNERJE model achieved high performance on NYT， WebNLG， CMeIE， and DuIE datasets with F1 score of 92.17%， 93.42%， 47.40%， and 67.98%， respectively. The experimental results indicate that HNNERJE model can transform unstructured text data into structured knowledge representations and effectively extract valuable information.

Key words: entity and relation extraction, heterogenous graph, attention mechanism, adversarial training, SHapley Additive exPlanations (SHAP) method

中图分类号:

TP391.1

毛典辉, 李学博, 刘峻岭, 张登辉, 颜文婧. 基于并行异构图和序列注意力机制的中文实体关系抽取模型[J]. 计算机应用, 2024, 44(7): 2018-2025.

Dianhui MAO, Xuebo LI, Junling LIU, Denghui ZHANG, Wenjing YAN. Chinese entity and relation extraction model based on parallel heterogeneous graph and sequential attention mechanism[J]. Journal of Computer Applications, 2024, 44(7): 2018-2025.

图/表 12

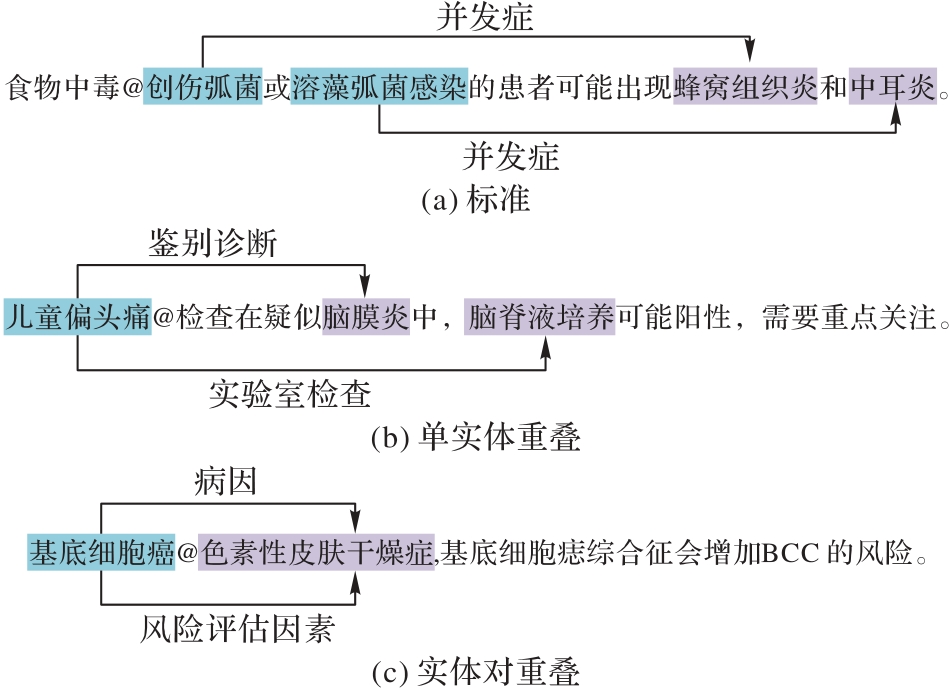

图1 标准、实体对重叠和单实体重叠模式的示例

Fig. 1 Examples of Normal， EPO and SEO patterns

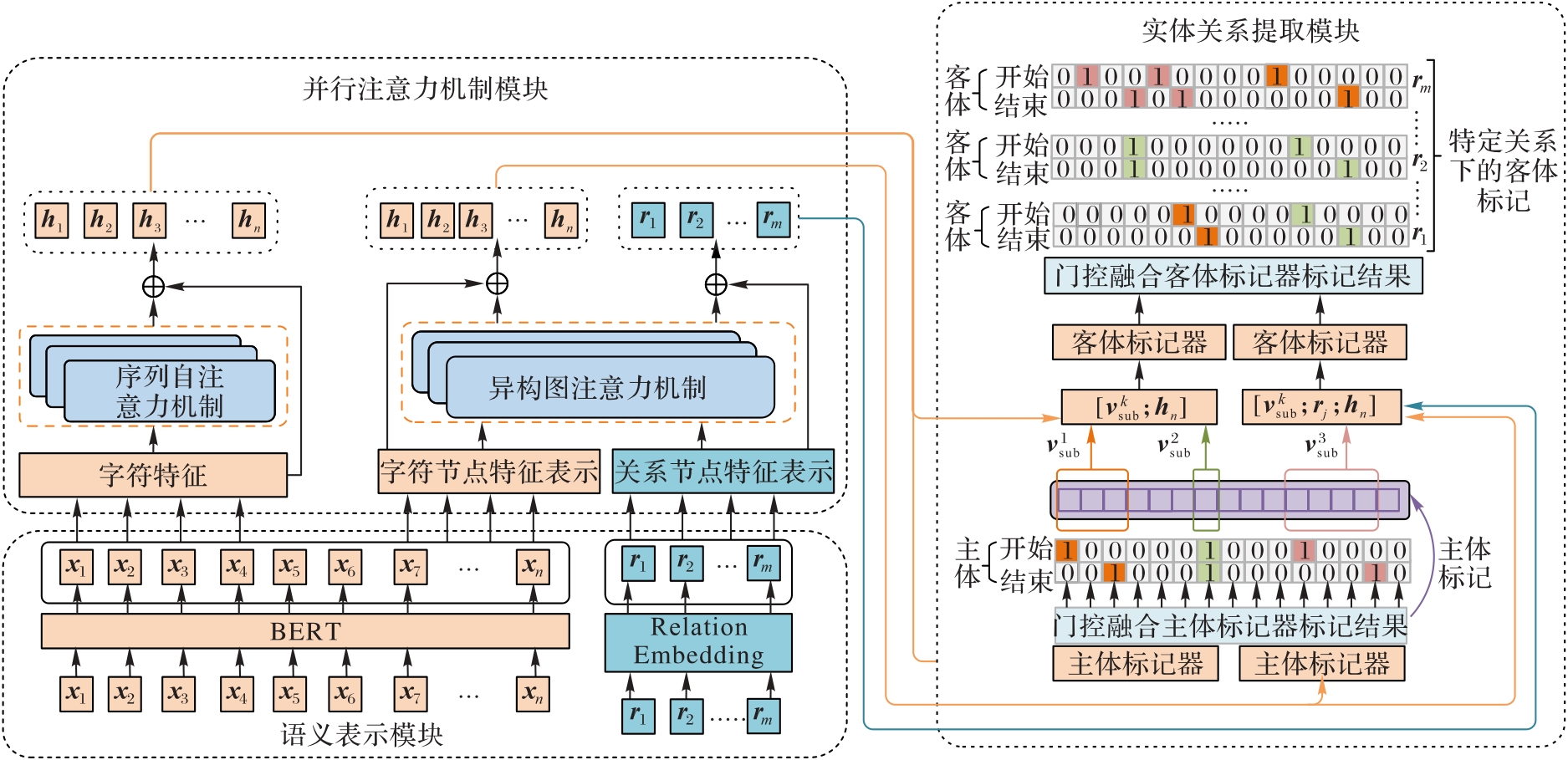

图2 HNNERJE模型的流程

Fig. 2 Flowchart of HNNERJE model

表1 数据集规模统计

Tab. 1 Statistics of dataset size

数据集	训练集样本数	测试集样本数	关系类型数
NYT	61 194	5 000	24
WebNLG	5 519	703	171
CMeIE	14 339	3 585	53
DuIE	18 606	2 067	48

表2 数据集三元组类型的样本数统计

Tab. 2 Statistics of triple types in datasets

重叠三元类型	NYT		WebNLG		CMeIE		DuIE
重叠三元类型	训练集样本数	测试集样本数	训练集样本数	测试集样本数	训练集样本数	测试集样本数	训练集样本数	测试集样本数
合计	61 194	5 000	5 519	703	14 339	3 585	18 606	2 067
Normal	40 718	3 266	1 930	246	5 508	1 425	11 391	1 274
EPO	10 631	978	243	26	189	40	722	83
SEO	9 845	1 297	3 346	457	8 642	2 120	6 493	710

表3 实验参数详情

Tab. 3 Details of experimental parameters

模型	权重衰减率	批量大小	学习率	训练次数	丢失率	词嵌入维度	关系嵌入维度	句子长度	优化器
CasRel^［12］	—	6	1.00×10^-5	150	—	768	768	150/200/300	Adam
RIFRE^［13］	1.00×10^-5	6	1.00×10^-1	150	—	768	768	150/200/300	SGD
HNNERJE	1.00×10^-5	6	1.00×10^-1	150	0.5	768	768	150/200/300	SGD

表4 在WebNLG、NYT、CMeIE和DuIE数据集上不同模型实验结果比较 ( %)

Tab. 4 Comparison of experimental results of different models on WebNLG， NYT， CMeIE and DuIE datasets

模型	NYT			WebNLG			CMeIE			DuIE
模型	F1	精确率	召回率	F1	精确率	召回率	F1	精确率	召回率	F1	精确率	召回率
CasRel^［12］	89.60	89.70	89.50	91.80	93.40	90.10	—	—	—	—	—	—
RIFRE^［13］	92.00	93.60	90.50	92.60	93.30	92.00	—	—	—	—	—	—
CasRel^*	89.96	88.79	89.38	91.15	92.19	91.11	44.69	44.38	45.01	66.35	66.91	65.80
RIFRE^*	91.78	91.63	91.94	92.38	92.75	92.00	45.96	51.47	41.52	66.96	68.92	65.11
$H N N E R J E ∅$	91.60	91.68	91.51	92.45	93.00	91.91	47.12	47.59	46.55	66.41	64.43	68.21
HNNERJE	92.17	92.96	91.48	93.42	93.13	93.71	47.40	48.49	46.37	67.98	71.35	67.91

表4 在WebNLG、NYT、CMeIE和DuIE数据集上不同模型实验结果比较 ( %)

Tab. 4 Comparison of experimental results of different models on WebNLG， NYT， CMeIE and DuIE datasets

模型	NYT			WebNLG			CMeIE			DuIE
模型	F1	精确率	召回率	F1	精确率	召回率	F1	精确率	召回率	F1	精确率	召回率
CasRel^［12］	89.60	89.70	89.50	91.80	93.40	90.10	—	—	—	—	—	—
RIFRE^［13］	92.00	93.60	90.50	92.60	93.30	92.00	—	—	—	—	—	—
CasRel^*	89.96	88.79	89.38	91.15	92.19	91.11	44.69	44.38	45.01	66.35	66.91	65.80
RIFRE^*	91.78	91.63	91.94	92.38	92.75	92.00	45.96	51.47	41.52	66.96	68.92	65.11
$H N N E R J E ∅$	91.60	91.68	91.51	92.45	93.00	91.91	47.12	47.59	46.55	66.41	64.43	68.21
HNNERJE	92.17	92.96	91.48	93.42	93.13	93.71	47.40	48.49	46.37	67.98	71.35	67.91

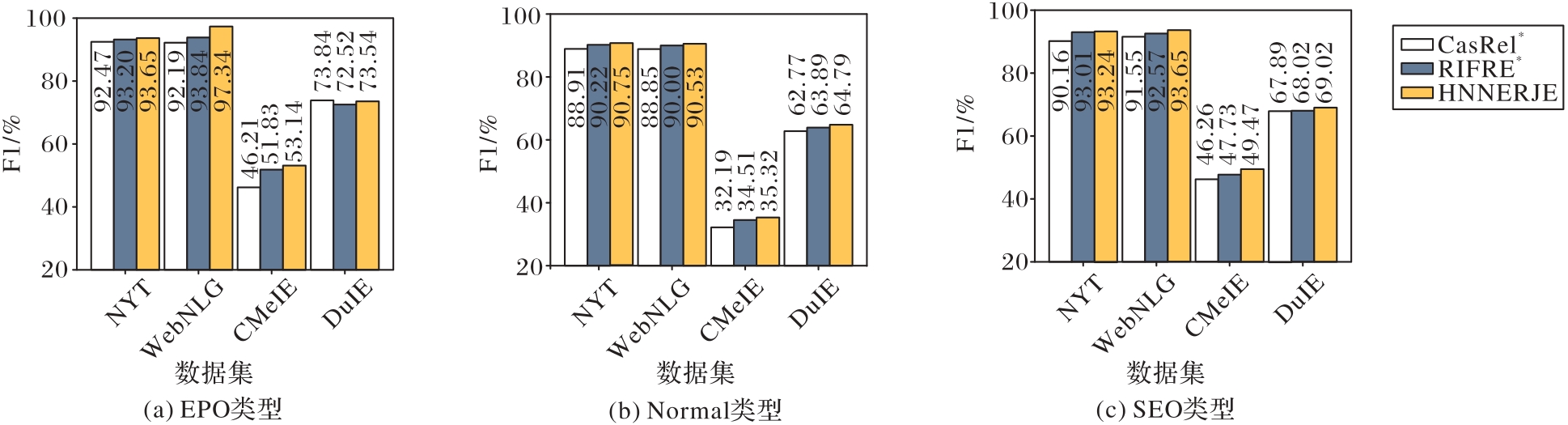

图3 不同重叠类型的句子中提取三元组的F1值

Fig. 3 F1-score of extracting triple from sentences with different overlap types

表5 不同三元组数的句子中提取三元组的F1值

Tab. 5 F1 scores of extracting triple from sentences with different number of triple

模型	三元组数N	不同数据集上的F1/%
模型	三元组数N	NYT	WebNLG	CMeIE	DuIE
CasRel^［12］	1	88.20	89.30	—	—
	2	90.30	90.80	—
	3	91.90	94.20	—	—
	4	94.20	92.40	—	—
	≥5	83.70	90.90	—	—
RIFRE^［13］	1	90.70	90.20	—	—
	2	92.80	92.00	—	—
	3	93.40	94.80	—	—
	4	94.80	93.00	—	—
	≥5	89.60	92.00	—	—
CasRel^*	1	88.25	88.85	32.84	65.31
	2	90.83	90.59	39.81	66.16
	3	92.58	93.83	42.47	67.12
	4	94.46	92.16	49.17	69.56
	≥5	83.48	90.01	47.12	65.31
RIFRE^*	1	90.20	89.02	35.30	65.51
	2	92.43	91.59	41.85	66.50
	3	92.96	94.41	43.26	66.87
	4	95.06	93.35	50.40	67.99
	≥5	89.63	91.95	50.16	68.61
HNNERJE	1	90.92	90.24	35.99	66.95
	2	93.04	92.17	42.68	68.05
	3	93.50	95.06	45.26	67.70
	4	95.90	94.44	51.39	69.65
	≥5	90.28	92.38	52.58	69.08

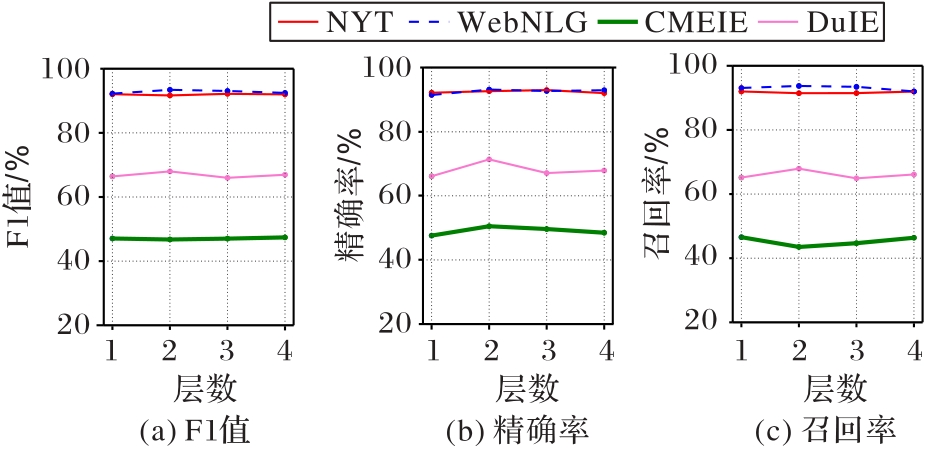

图4 不同迭代层数下HNNERJE模型的实验结果

Fig. 4 Experimental results of HNNERJE model with different number of iteration layers

表6 HNNERJE模型在提取关系三元组时，有无对抗性训练的F1值 ( %)

Tab. 6 F1 scores of HNNERJE model with and without adversarial training in extracting relational triple

模型	迭代层数	不同数据集上的F1/%
模型	迭代层数	NYT	WebNLG	CMeIE	DuIE
$H N N E R J E ∅$	1	91.49	92.21	46.35	64.14
	2	91.51	92.36	47.12	64.77
	3	91.46	92.45	46.38	66.41
	4	91.60	92.39	46.67	65.98
HNNERJE	1	92.06	92.25	47.06	66.42
	2	91.68	93.42	46.75	67.98
	3	92.17	93.06	47.02	65.98
	4	91.99	92.46	47.40	66.94

表6 HNNERJE模型在提取关系三元组时，有无对抗性训练的F1值 ( %)

Tab. 6 F1 scores of HNNERJE model with and without adversarial training in extracting relational triple

模型	迭代层数	不同数据集上的F1/%
模型	迭代层数	NYT	WebNLG	CMeIE	DuIE
$H N N E R J E ∅$	1	91.49	92.21	46.35	64.14
	2	91.51	92.36	47.12	64.77
	3	91.46	92.45	46.38	66.41
	4	91.60	92.39	46.67	65.98
HNNERJE	1	92.06	92.25	47.06	66.42
	2	91.68	93.42	46.75	67.98
	3	92.17	93.06	47.02	65.98
	4	91.99	92.46	47.40	66.94

图5 HNNERJE主体标记器对句子上下文信息捕获结果

Fig. 5 Results of capturing sentence context information by subject tokenizer of HNNERJE

图6 HNNERJE客体标记器对句子上下文信息捕获结果

Fig. 6 Results of capturing sentence context information by object tokenizer of HNNERJE

参考文献 28

1	CUI L， WU Y， LIU J， et al. Template-based named entity recognition using BART ［EB/OL］. （2021-06-03）［2023-09-14］. .
2	李天昊，霍其润，闫跃，等.融合ERNIE和注意力机制的中文关系抽取模型［J］.小型微型计算机系统， 2022， 43（6）： 1226-1231.
	LI T H， HUO Q R， YAN Y， et al. Chinese relation extraction model based on ERNIE and attention mechanism ［J］. Journal of Chinese Computer Systems， 2022， 43（6）： 1226-1231.
3	TUO M， YANG W. Review of entity relation extraction ［J］. Journal of Intelligent & Fuzzy Systems， 2023， 44（5）： 7391-7405.
4	GRADENT C， SHIMORINA A， NARAYAN S， et al. Creating training corpora for NLG micro-planning ［C］// Proceedings of the 55th Annual Meeting of the Association for Computational Linguistics. Stroudsburg： ACL， 2017： 179-188.
5	RIEDEL S， YAO L， McCALLUM A. Modeling relations and their mentions without labeled text ［C］// Proceedings of the 2010 European Conference on Machine Learning and Knowledge Discovery in Databases. Berlin： Springer， 2010： 148-163.
6	ZHENG S， WANG F， BAO H， et al. Joint extraction of entities and relations based on a novel tagging scheme ［C］// Proceedings of the 55th Annual Meeting of the Association for Computational Linguistics （Volume 1： Long Papers）. Stroudsburg： ACL， 2017： 1227-1236.
7	ZENG X， ZEND D， HE S， et al. Extracting relational facts by an end-to-end neural model with copy mechanism ［C］// Proceedings of the 56th Annual Meeting of the Association for Computational Linguistics （Volume 1： Long Papers）. Stroudsburg： ACL， 2018： 506-514.
8	FU T-J， LI P-H， MA W-Y. GraphRel： modeling text as relational graphs for joint entity and relation extraction ［C］// Proceedings of the 57th Annual Meeting of the Association for Computational Linguistics. Stroudsburg： ACL， 2019： 1409-1418.
9	翟社平，柏晓夏，张宇航，等.融合依存分析和图注意网络的三元组抽取［J］.计算机工程与应用， 2023， 59（12）： 148-156.
	ZHAI S P， BAI X X， ZHANG Y H， et al. Triple extraction of combining dependency analysis and graph attention network ［J］. Computer Engineering and Applications， 2023， 59（12）： 148-156.
10	朱秀宝，周刚，陈静，等.基于增强序列标注策略的单阶段联合实体关系抽取方法［J］.计算机科学， 2023， 50（8）： 184-192.
	ZHU X B， ZHOU G， CHEN J， et al. Single-stage joint entity and relation extraction method based on enhanced sequence annotation strategy ［J］. Computer Science， 2023， 50（8）： 184-192.
11	BEKOULIS G， DELEU J， DEMEESTER T， et al. Joint entity recognition and relation extraction as a multi-head selection problem ［J］. Expert Systems with Applications， 2018， 114： 34-45.
12	WEI Z， SU J， WANG Y， et al. A novel cascade binary tagging framework for relational triple extraction ［C］// Proceedings of the 58th Annual Meeting of the Association for Computational Linguistics. Stroudsburg： ACL， 2020： 1476-1488.
13	ZHAO K， XU H， CHENG Y， et al. Representation iterative fusion based on heterogeneous graph neural network for joint entity and relation extraction ［J］. Knowledge-Based Systems， 2021， 219： 106888.
14	MIWA M， BANSAL M. End-to-end relation extraction using LSTMs on sequences and tree structures ［C］// Proceedings of the 54th Annual Meeting of the Association for Computational Linguistics （Volume 1： Long Papers）. Stroudsburg： ACL， 2016： 1105-1116.
15	KATIYAR A， CARDIE C. Going out on a limb： joint extraction of entity mentions and relations without dependency trees ［C］// Proceedings of the 55th Annual Meeting of the Association for Computational Linguistics （Volume 1： Long Papers）. Stroudsburg： ACL， 2017： 917-928.
16	MIWA M， SASAKI Y. Modeling joint entity and relation extraction with table representation ［C］// Proceedings of the 2014 Conference on Empirical Methods in Natural Language Processing. Stroudsburg： ACL， 2014： 1858-1869.
17	GUPTA P， SCHÜTZE H， ANDRASSY B. Table filling multi-task recurrent neural network for joint entity and relation extraction ［C］// Proceedings of the 26th International Conference on Computational Linguistics： Technical Papers. Stroudsburg： ACL， 2016： 2537-2547.
18	HONG Y， LIU Y， YANG S， et al. Improving graph convolutional networks based on relation-aware attention for end-to-end relation extraction ［J］. IEEE Access， 2020， 8： 51315-51323.
19	WANG X， JI H， SHI C， et al. Heterogeneous graph attention network ［C］// Proceedings of the 2019 World Wide Web Conference. New York： ACM， 2019： 2022-2032.
20	CHEN H， HONG P， HAN W， et al. Dialogue relation extraction with document-level heterogeneous graph attention networks ［J］. Cognitive Computation， 2023， 15： 793-802.
21	KAMBER M E Z N， ESMAEILZADEH A， TAGHVA K. Chemical-gene relation extraction with graph neural networks and BERT encoder ［C］// Proceedings of the 2022 International Conference on Innovations in Computing Research. Cham： Springer， 2022： 166-179.
22	QIN Y， CARLINI N， COTTRELL G， et al. Imperceptible， robust， and targeted adversarial examples for automatic speech recognition ［C］// Proceedings of the 36th International Conference on Machine Learning. New York： PMLR， 2019： 5231-5240.
23	CHEN H， LU G， WU X， et al. Joint extraction of entities and relations by adversarial training and mixup data augmentation ［C］// Proceedings of the 2021 7th International Conference on Computer and Communications. Piscataway： IEEE， 2021： 1486-1490.
24	DEVLIN J， CHANG M-W， LEE K， et al. BERT： pre-training of deep bidirectional transformers for language understanding ［EB/OL］. （2018-10-12）［2023-09-14］. .
25	HE K， ZHANG X， REN S， et al. Deep residual learning for image recognition ［C］// Proceedings of the 2016 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2016： 770-778.
26	VASWANI A， SHAZEER N， PARMAR N， et al. Attention is all you need ［C］// Proceedings of the 31st International Conference on Neural Information Processing Systems. Red Hook： Curran Associates Inc.， 2017： 6000-6010.
27	LI S J， HE W， SHI Y B， et al. DuIE： a large-scale Chinese dataset for information extraction ［C］// Proceedings of the 8th CCF International Conference on Natural Language Processing and Chinese Computing. Cham： Springer， 2019： 791-800.
28	GUAN T F， ZAN H Y， ZHOU X B， et al. CMeIE： construction and evaluation of Chinese medical information extraction dataset ［C］// Proceedings of the 9th CCF International Conference on Natural Language Processing and Chinese Computing. Cham： Springer， 2020： 270-282.
