基于改进期望最大化算法的供应链网络边连接规则优化

doi:10.11772/j.issn.1001-9081.2023111596

《计算机应用》唯一官方网站 ›› 2024, Vol. 44 ›› Issue (11): 3386-3395.DOI: 10.11772/j.issn.1001-9081.2023111596

基于改进期望最大化算法的供应链网络边连接规则优化

王中钰¹, 钱晓东²()

^1.兰州交通大学交通运输学院，兰州 730070
^2.兰州交通大学经济管理学院，兰州 730070

收稿日期:2023-11-22 修回日期:2024-03-10 接受日期:2024-03-14 发布日期:2024-03-22 出版日期:2024-11-10
通讯作者: 钱晓东
作者简介:王中钰（1998—），男，河南新乡人，硕士研究生，CCF会员，主要研究方向：供应链网络、复杂网络
基金资助:
甘肃省自然科学基金资助项目(23JRRA898)

Optimization of edge connection rules for supply chain network based on improved expectation maximization algorithm

Zhongyu WANG¹, Xiaodong QIAN²()

^1.School of Traffic and Transportation，Lanzhou Jiaotong University，Lanzhou Gansu 730070，China
^2.School of Economics and Management，Lanzhou Jiaotong University，Lanzhou Gansu 730070，China

Received:2023-11-22 Revised:2024-03-10 Accepted:2024-03-14 Online:2024-03-22 Published:2024-11-10
Contact: Xiaodong QIAN
About author:WANG Zhongyu， born in 1998， M. S. candidate. His research interests include supply chain networks， complex networks.
Supported by:
Gansu Provincial Natural Science Foundation(23JRRA898)

摘要/Abstract

摘要：

针对供应链网络在演化形成阶段，企业随机连接可能会导致网络稳定性和运作效率降低的问题，提出一种基于期望最大化（EM）算法的供应链网络连接改进算法。首先，将网络节点边的数量作为新参数加入算法，以更准确地确定新节点在供应链网络中拥有的边数；其次，在边数确定的情况下，提出剩余边连接规则，以增强节点的选择性和分化度；最后，在保证新企业节点能平稳运行的前提下，研究不同初始边数对网络演化的影响。仿真实验结果表明，与EM算法相比，所提改进算法仅需要迭代计算80次即可得到稳定的结果，并且在1 000个节点的规模内，得到的连边数量稳定在4附近，与实际供应链网络的演化过程相匹配。由此可见，所提算法对实际供应链网络的拟合效果明显优于EM算法。

关键词: 供应链网络, 复杂网络, 期望最大化算法, 连接规则, 演化规律

Abstract:

Aiming at the problem that the stochastic connection of enterprises may lead to the decrease of network stability and operational efficiency in the evolution stage of supply chain network， an improved connection algorithm of supply chain network based on Expectation Maximization （EM） algorithm was proposed. Firstly， the number of edges of network nodes was added to the algorithm as a new parameter to determine the number of edges possessed by new nodes in the supply chain network more accurately. Secondly， with the number of edges determined， residual edge connection rules was introduced to enhance the selectivity and differentiation of nodes. Finally， by ensuring the smooth operation of the enterprise nodes newly connected to the network， the influence of different initial edge numbers on the network evolution was studied. Simulation results show that compared with the EM algorithm， the proposed improved algorithm only needs 80 iterations to obtain stable results， and the number of connected edges is stable around 4 within the network scale of 1 000 nodes， which matches the evolution process of the actual supply chain network. It can be seen that the proposed algorithm is obviously better than the original EM algorithm in fitting performance of the actual supply chain network.

Key words: supply chain network, complex network, Expectation Maximization (EM) algorithm, connection rule, evolution law

中图分类号:

TP391.9

王中钰, 钱晓东. 基于改进期望最大化算法的供应链网络边连接规则优化[J]. 计算机应用, 2024, 44(11): 3386-3395.

Zhongyu WANG, Xiaodong QIAN. Optimization of edge connection rules for supply chain network based on improved expectation maximization algorithm[J]. Journal of Computer Applications, 2024, 44(11): 3386-3395.

图/表 11

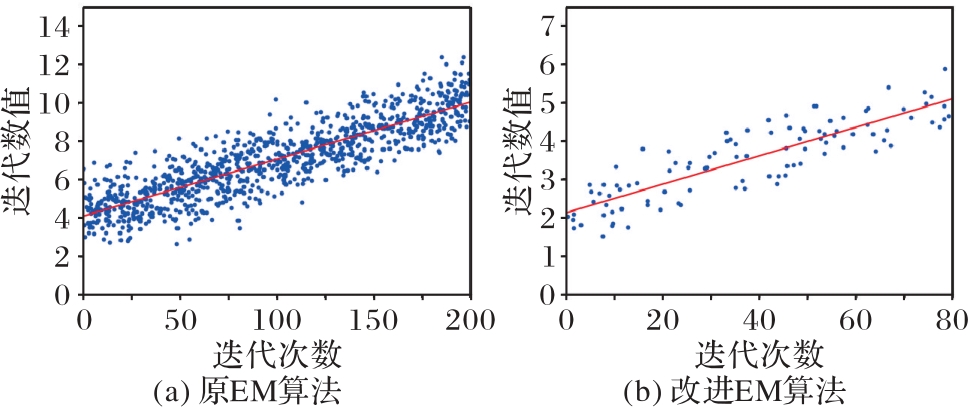

图1 原EM算法与改进EM算法的收敛迭代效果对比

Fig. 1 Comparison of convergence iteration effect of original EM algorithm and improved EM algorithm

图2 节点度的大小分布(N=50)

Fig. 2 Size distribution of node degree (N=50)

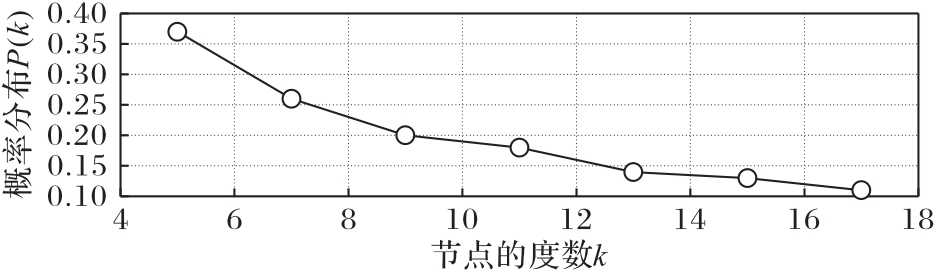

图3 节点度的概率分布(N=50)

Fig. 3 Probability distribution of node degree (N=50)

图4 网络相关特征关系

Fig. 4 Network-related characteristic relationships

表1 择优连接和剩余边连接规则的网络参数对比

Tab. 1 Comparison of network parameters between preferential connection and residual edge connection rules

规则	节点数	集聚系数	平均最短路径长度
择优连接	10	0.501 4	1.555 6
	20	0.361 3	1.775 1
	30	0.332 7	1.886 8
	40	0.190 7	2.009 7
	50	0.182 3	2.246 7
剩余边连接规则	10	0.545 6	1.503 6
	20	0.382 7	1.704 4
	30	0.352 3	1.823 6
	40	0.233 5	1.912 3
	50	0.201 3	2.036 7

表 2 3种优化算法的对比

Tab.2 Comparison of three optimization algorithms

网络规模	本文算法		遗传算法		粒子群算法
网络规模	边数	幂律指数	边数	幂律指数	边数	幂律指数
50	2	2.461	2	2.352	2	2.517
100	3	2.527	2	2.627	4	2.644
200	4	2.812	3	2.967	6	4.513
500	4	2.816	4	3.558	4	5.772
1 000	4	3.153	7	6.473	10	8.591

图5 d=1时的仿真网络度分布

Fig. 5 Simulated network degree distribution with d=1

图6 不同d值下的幂律指数分布变化

Fig. 6 Changes of power-law exponent distribution under different d values

图7 d=2时的仿真网络度分布

Fig. 7 Simulated network degree distribution with d=2

表3 新能源汽车供应链网络模型的参数对比

Tab. 3 Comparison of parameters of supply chain network models of new energy vehicles

模型

网络

规模

平均度

平均最短

路径长度

平均集聚

系数

幂律分布

指数

新能源汽车

网络

本文网络

模型

BA网络

模型

图8 不同d值作用下的新能源汽车供应链网络对比

Fig. 8 Comparison of supply chain networks of new energy vehicles under different d values

参考文献 19

1	BARABÁSI A L， ALBERT R. Emergence of scaling in random networks［J］. Science， 1999， 286（5439）： 509-512.
2	PATHAK S D， DAY J M， NAIR A， et al. Complexity and adaptivity in supply networks： building supply network theory using a complex adaptive systems perspective［J］. Decision Sciences， 2007， 38（4）： 547-580.
3	ORENSTEIN P. The changing landscape of supply chain networks： an empirical analysis of topological structure［J］. INFOR： Information Systems and Operational Research， 2021， 59（1）： 53-73.
4	PATHAK S D， DILTS D M， BISWAS G. On the evolutionary dynamics of supply network topologies［J］. IEEE Transactions on Engineering Management， 2007， 54（4）： 662-672.
5	曹文彬，熊曦.边效益因素下复杂供应链网络局域演化机制［J］.计算机应用研究，2016，33（1）：75-77.
	CAO W B， XIONG X. Local-world evolution model of complex supply chain network under edge benefit［J］. Application Research of Computers， 2016， 33（1）：75-77.
6	丁飞，陈红.复杂网络视角下供应链网络模型研究［J］.中北大学学报（自然科学版），2018，39（2）：120-127.
	DING F， CHEN H. Supply chain network modeling research from perspective of complex network［J］. Journal of North University of China （Natural Science Edition）， 2018， 39（2）：120-127.
7	丁飞，陈红，杨冀豫. 基于复杂网络的供应链网络演化模型研究［J］. 计算机与数字工程， 2018， 46（2）：343-347.
	DING F， CHEN H， YANG J Y. Research on the evolution model of supply chain network based on the complex network［J］. Computer and Digital Engineering， 2018， 46（2）：343-347
8	王迪飞，菅利荣，刘思峰，等.基于边数随机增长的扩展无标度网络演化模型研究［J］.系统工程理论与实践，2022，42（5）：1327-1344.
	WANG D F， JIAN L R， LIU S F， et al. An extended scale-free network evolution model based on random growth of edge number［J］. Systems Engineering — Theory and Practice， 2022， 42（5）：1327-1344.
9	钱晓东，杨贝. 基于复杂网络模型的供应链企业合作演化研究［J］. 复杂系统与复杂性科学， 2018， 15（3）：1-10.
	QIAN X D， YANG B. Supply chain enterprise cooperation evolution based on complex network model［J］. Complex Systems and Complexity Science， 2018， 15（3）：1-10.
10	钱晓东，王昱澎.区块链环境下供应链网络演化研究［J］. 统计与信息论坛，2022，37（5）：76-89.
	QIAN X D， WANG Y P. Research on the evolution of supply chain networks in the blockchain environment［J］. Journal of Statistics and Information， 2022， 37（5）：76-89.
11	SUN Q， JIANG L， XU H. Expectation-maximization algorithm of Gaussian mixture model for vehicle-commodity matching in logistics supply chain［J］. Complexity， 2021， 2021： No.9305890.
12	EHTESHAM RASI R， SOHANIAN M. A multi-objective optimization model for sustainable supply chain network with using genetic algorithm［J］. Journal of Modelling in Management， 2021， 16（2）： 714-727.
13	MOHAMMED A， DUFFUAA S O. A hybrid algorithm based on tabu search and generalized network algorithm for designing multi-objective supply chain networks［J］. Neural Computing and Applications， 2022， 34（23）： 20973-20992.
14	FOSSO WAMBA S， AKTER S. Big data analytics for supply chain management： a literature review and research agenda［C］// Proceedings of the 2015 Enterprise and Organizational Modeling and Simulation， LNBIP 231. Cham： Springer， 2015： 61-72.
15	PERERA S， BELL M G H， KURAUCHI F， et al. Absorbing Markov chain approach to modelling disruptions in supply chain networks［C］// Proceedings of the 2019 Moratuwa Engineering Research Conference. Piscataway： IEEE， 2019： 515-520.
16	LIU Q， HAI F， LIU G. Supply chain network optimization of deadlock： a model based on petri net［C］// Proceedings of the 2010 International Conference on Logistics Systems and Intelligent Management — Volume 3. Piscataway： IEEE， 2010： 1396-1399.
17	AHN G， HUR S. Markov network model with unreliable edges［J］. International Journal of Industrial Engineering： Theory， Applications and Practice， 2016， 23（3）： No.2850.
18	张学龙，韩黎丽，覃滢樾，等.基于马尔可夫链的供应链信任演化博弈与稳定策略［J］.统计与决策，2019，35（10）：47-51.
	ZHANG X L， HAN L L， QIN Y Y， et al. Trust evolutionary game and stability strategy of supply chain based on Markov chain［J］. Statistics and Decision， 2019， 35（10）： 47-51.
19	柯荣，赵敬华，魏海蕊，等.考虑消费者偏好的新能源汽车供应链优化与协调机制［J］.机械设计与研究，2022，38（1）：154-160.
	KE R， ZHAO J H， WEI H R， et al. Optimization and coordination mechanism of new energy vehicle supply chain considering consumer preference［J］. Machine Design and Research， 2022， 38（1）：154-160.
