基于NetVLAD特征编码的古籍汉字图像检索算法

doi:10.11772/j.issn.1001-9081.2025030320

《计算机应用》唯一官方网站 ›› 2026, Vol. 46 ›› Issue (3): 750-757.DOI: 10.11772/j.issn.1001-9081.2025030320

基于NetVLAD特征编码的古籍汉字图像检索算法

陈荟慧¹(), 孙洪韬¹, 关柏良¹, 衡中青²

^1.佛山大学计算机与人工智能学院，广东佛山 528225
^2.佛山大学马克思主义学院，广东佛山 528225

收稿日期:2025-03-28 修回日期:2025-06-07 接受日期:2025-06-10 发布日期:2025-07-01 出版日期:2026-03-10
通讯作者: 陈荟慧
作者简介:孙洪韬（2002—），男，广东南雄人，硕士研究生，主要研究方向：多模态数据融合、图像识别
关柏良（1991—），男，广东佛山人，讲师，博士，主要研究方向：计算机视觉
衡中青（1969—），男，江苏宝应人，研究馆员，博士，主要研究方向：古籍里的数字人文。
基金资助:
国家自然科学基金资助项目(61972092)

Chinese character image retrieval algorithm in ancient books based on NetVLAD feature encoding

Huihui CHEN¹(), Hongtao SUN¹, Boliang GUAN¹, Zhongqing HENG²

^1.School of Computer Science and Artificial Intelligence，Foshan University，Foshan Guangdong 528225，China
^2.School of Marxism，Foshan University，Foshan Guangdong 528225，China

Received:2025-03-28 Revised:2025-06-07 Accepted:2025-06-10 Online:2025-07-01 Published:2026-03-10
Contact: Huihui CHEN
About author:SUN Hongtao， born in 2002， M. S. candidate. His research interests include multi-modal data fusion， image recognition.
GUAN Boliang， born in 1991， Ph. D.， lecturer. His research interests include computer vision.
HENG Zhongqing， born in 1969， Ph. D.， research librarian. His research interests include digital humanities in ancient books.
Supported by:
National Natural Science Foundation of China(61972092)

摘要/Abstract

摘要：

古籍汉字检索是当前古籍数字化工作的一部分。古籍中通常存在汉字印刷字模不一致和字体种类多的现象，使用视觉特征实现汉字检索是有效的解决方案。因此，提出汉字特征提取编码网络（CFEENet）。首先，使用卷积神经网络（CNN）提取古籍汉字图像的视觉特征；其次，使用可训练的通用向量聚合层NetVLAD聚合并编码视觉特征；最后，使用余弦相似度计算编码相似性以实现古籍汉字检索。此外，使用t-分布随机邻域嵌入（t-SNE）对CFEENet编码降维后进行可视化分析，发现CFEENet编码形成的簇密度高、簇间重叠小且编码分辨率高。在多个古籍数据集上测试CFEENet的实验结果表明，CFEENet在大多数场景下的平均精度均值（mAP）和F1分数优于古籍汉字图像特征提取网络（ACCINet）等对比方法，且在检索质量与效率之间实现了良好平衡，验证了CFEENet在古籍汉字检索任务中的适用性与有效性。

关键词: 古籍汉字检索, 卷积神经网络, NetVLAD, 视觉特征, 特征编码

Abstract:

Retrieval of ancient characters is a part of current digitization work of ancient books. Ancient Chinese books often exhibit inconsistent printing glyphs and a wide variety of font types， and using visual features for Chinese character retrieval is an effective solution. Therefore， a Chinese Character Feature Extraction and Encoding Network （CFEENet） was proposed. Firstly， a Convolutional Neural Network （CNN） was used to extract the visual features of Chinese character images in ancient books. Secondly， a trainable generalized vector aggregation layer， namely NetVLAD， was employed to aggregate and encode the visual features. Finally， the cosine similarity was used to calculate the code similarity to realize Chinese character retrieval in ancient books. Besides， a visual analysis of CFEENet encodes was carried out using t-distributed Stochastic Neighbor Embedding （t-SNE） after dimension reduction， and it was found that the clusters formed by CFEENet encoding had high density， small overlap between clusters， and high encoding resolution. CFEENet was tested on multiple ancient book datasets. Experimental results show that CFEENet outperforms comparison methods such as Ancient Chinese Character Image Network （ACCINet） in terms of mean Average Precision （mAP） and F1 score in most scenarios， while achieves a good balance between retrieval quality and efficiency， verifying the applicability and effectiveness of CFEENet in tasks of retrieving Chinese character in ancient books.

Key words: Chinese character retrieval in ancient books, Convolutional Neural Network (CNN), NetVLAD, visual feature, feature encoding

中图分类号:

TP391.41

陈荟慧, 孙洪韬, 关柏良, 衡中青. 基于NetVLAD特征编码的古籍汉字图像检索算法[J]. 计算机应用, 2026, 46(3): 750-757.

Huihui CHEN, Hongtao SUN, Boliang GUAN, Zhongqing HENG. Chinese character image retrieval algorithm in ancient books based on NetVLAD feature encoding[J]. Journal of Computer Applications, 2026, 46(3): 750-757.

图/表 15

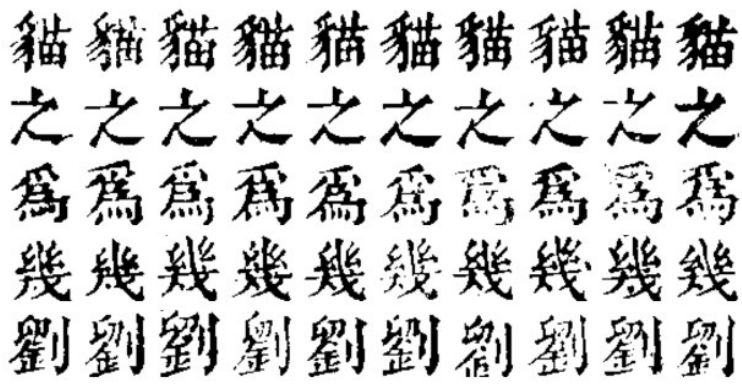

图1 古籍汉字图像样本

Fig. 1 Samples of Chinese character images in ancient books

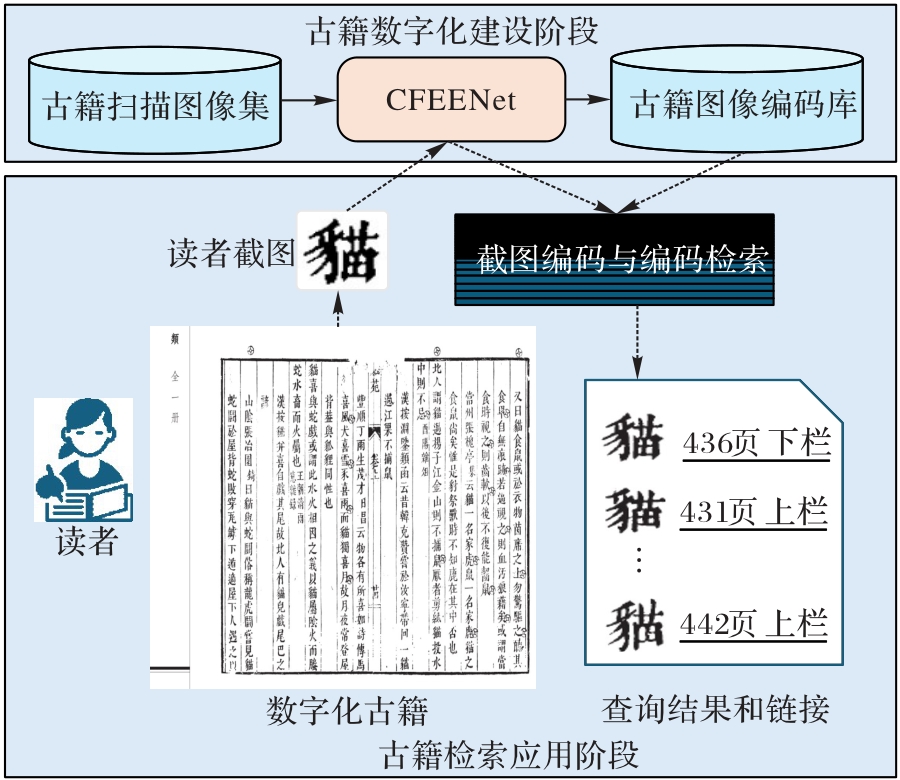

图2 古籍汉字检索系统的框架

Fig. 2 Framework of Chinese character retrieval system in ancient books

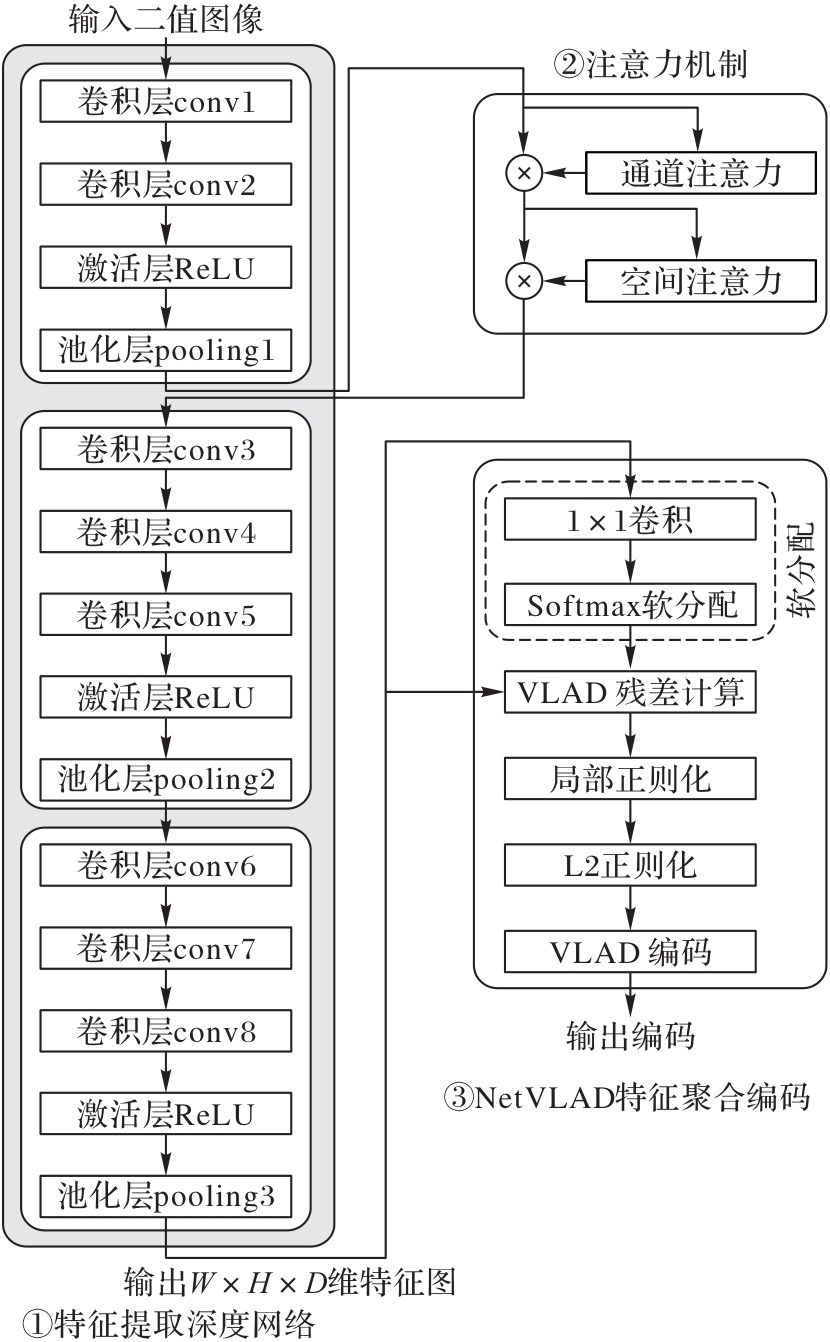

图3 CFEENet的架构

Fig. 3 Architecture of CFEENet

表1 CFEENet中特征提取网络的详细参数

Tab. 1 Detailed parameters of feature extraction network in CFEENet

序号	层	输入尺寸（ $W × H × D$ ）	输出尺寸（ $W × H × D$ ）	说明
1	conv1	50×50×1	64×64×64	卷积核尺寸 3×3
2	conv2	64×64×64	64×64×64	卷积核尺寸 3×3
3	ReLU	—	—	激活函数
4	pooling1	64×64×64	32×32×64	最大池化
5	conv3	32×32×64	32×32×128	卷积核尺寸 3×3
6	conv4	32×32×128	32×32×128
7	conv5	32×32×128	32×32×128
8	ReLU	—	—	激活函数
9	pooling2	32×32×128	16×16×128	最大池化
10	conv6	16×16×128	16×16×256	卷积核尺寸 3×3
11	conv7	16×16×256	16×16×256
12	conv8	16×16×256	16×16×256
13	ReLU	—	—	激活函数
14	pooling3	16×16×256	8×8×256	最大池化

表1 CFEENet中特征提取网络的详细参数

Tab. 1 Detailed parameters of feature extraction network in CFEENet

序号	层	输入尺寸（ $W × H × D$ ）	输出尺寸（ $W × H × D$ ）	说明
1	conv1	50×50×1	64×64×64	卷积核尺寸 3×3
2	conv2	64×64×64	64×64×64	卷积核尺寸 3×3
3	ReLU	—	—	激活函数
4	pooling1	64×64×64	32×32×64	最大池化
5	conv3	32×32×64	32×32×128	卷积核尺寸 3×3
6	conv4	32×32×128	32×32×128
7	conv5	32×32×128	32×32×128
8	ReLU	—	—	激活函数
9	pooling2	32×32×128	16×16×128	最大池化
10	conv6	16×16×128	16×16×256	卷积核尺寸 3×3
11	conv7	16×16×256	16×16×256
12	conv8	16×16×256	16×16×256
13	ReLU	—	—	激活函数
14	pooling3	16×16×256	8×8×256	最大池化

图4 CBAM示意图

Fig. 4 Schematic diagram of CBAM

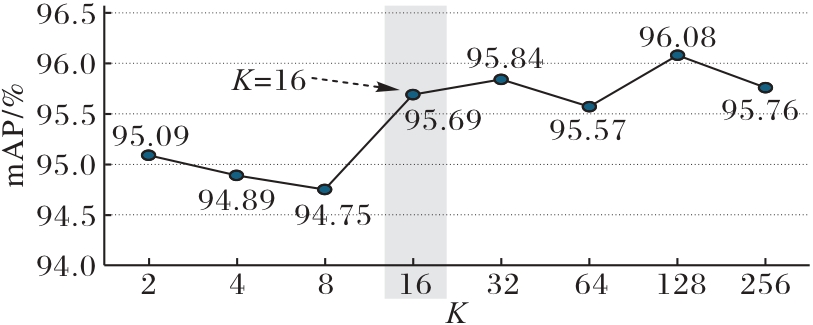

图5 视觉词数的选择

Fig. 5 Selection of number of visual words

表2 使用注意力机制前后的mAP对比

Tab. 2 Comparison of mAP before and after using attention mechanism

注意力机制	mAP/%
未使用CBAM	95.69
使用CBAM	95.93

表3 不同特征提取主干网络的检索性能对比

Tab. 3 Retrieval performance comparison of different feature extraction backbones

方法	mAP/%	F1分数/%	QpS
SIFT+VLAD	44.86	25	17.00
VGG16+NetVLAD	86.29	79	8.23
ResNet50+NetVLAD	89.29	83	2.17
DenseNet161+NetVLAD	91.17	81	2.07
CFEENet	95.93	92	15.84

表4 消融实验结果

Tab. 4 Results of ablation study

方法	mAP/%	F1分数/%	QpS
M1	81.50	63	4.22
M2	84.93	70	15.79
CFEENet	95.93	92	15.84

表5 不同方法的对比实验结果 (%)

Tab. 5 Results of comparison experiments of different methods

数据集			mAP			F1分数
数据集			ACCINet	ResNeSt-final	CFEENet	ACCINet	ResNeSt-final	CFEENet
中文古籍数据集	《猫苑》（测试集）		90.44	96.52	95.93	80	92	92
	《唐诗选玄集》		70.31	86.77	81.32	47	63	63
	《漢書古字類一卷第一册》		89.60	90.94	93.11	79	80	86
	赵孟頫行书集字《三字经》		93.13	85.14	94.91	83	67	87
	均值		85.87	89.84	91.32	72	76	82
其他语言字符数据集	Omniglot	日文（片假名）	58.95	67.28	67.59	32	34	41
		日文（平假名）	61.50	68.62	67.68	33	35	43
		韩文字母	66.47	69.58	71.85	38	36	47
	均值		62.31	68.49	69.04	34	35	44

表6 模型参数量和推理效率的对比结果

Tab. 6 Results of comparison of model complexity and inference efficiency

方法	参数量/10⁶	单样本推理总运算量/GFLOPs	单样本平均推理时间/ms
ACCINet	99.67	1.07	6.02
ResNeSt-final	118.68	7.95	74.42
CFEENet	15.69	0.96	2.28

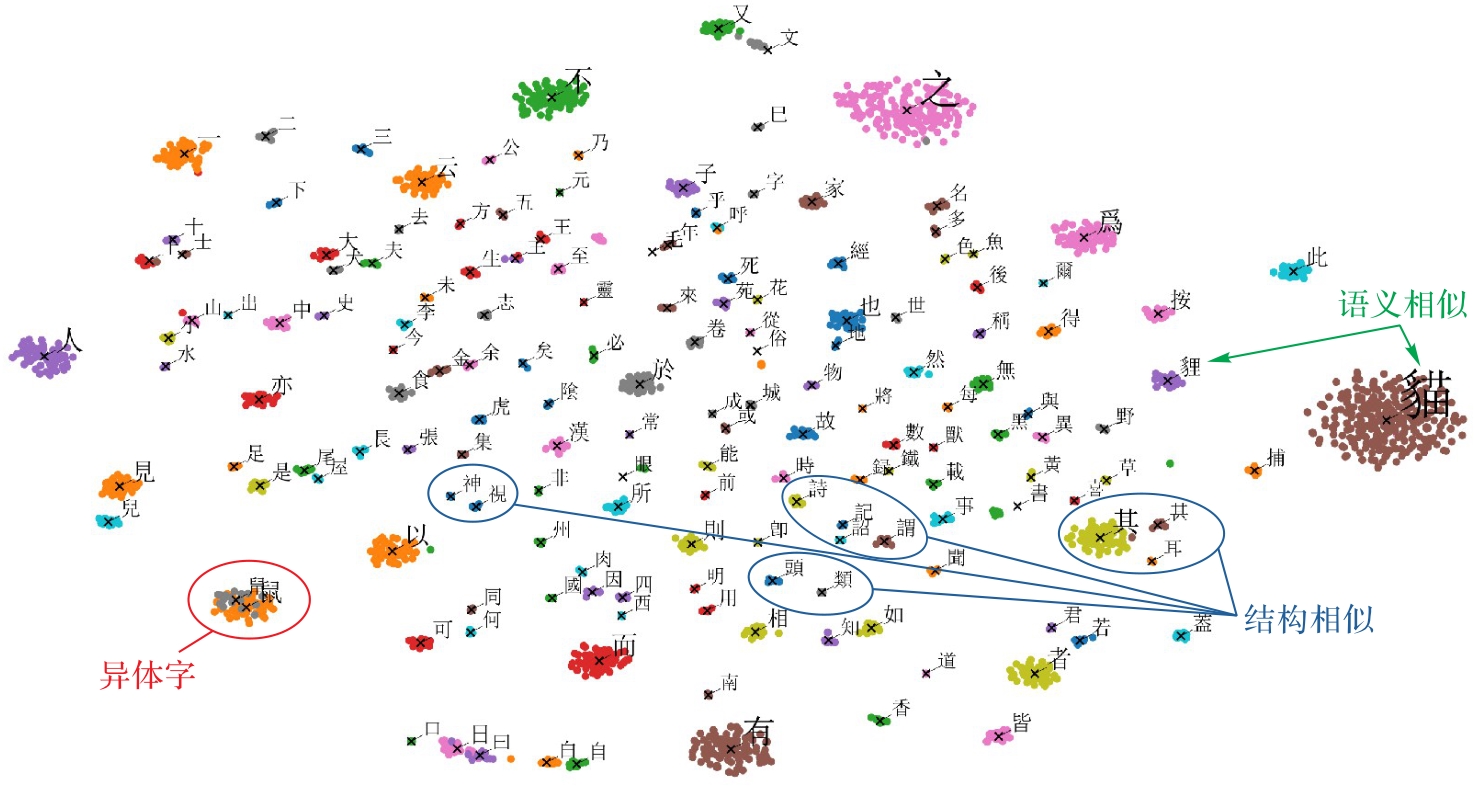

图6 部分编码聚类的效果

Fig. 6 Effect of partial clustering results of encoding

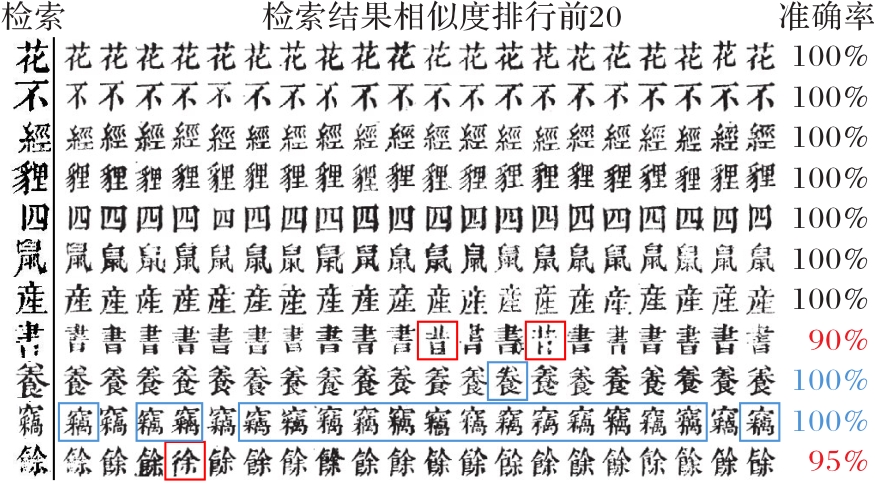

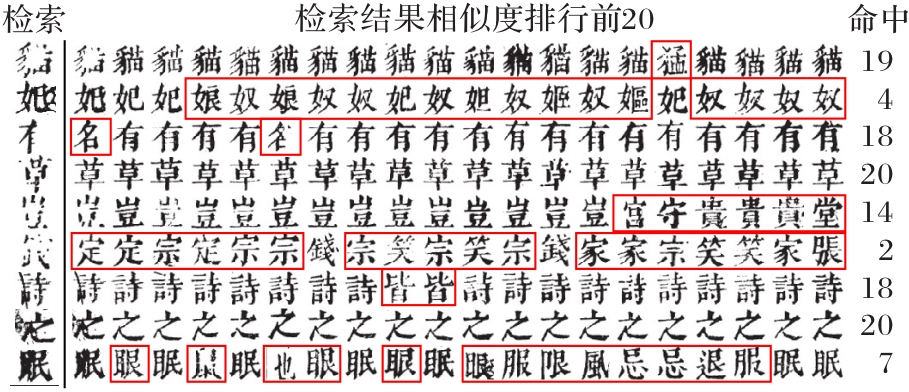

图7 检索效果示例

Fig. 7 Examples of retrieval performance

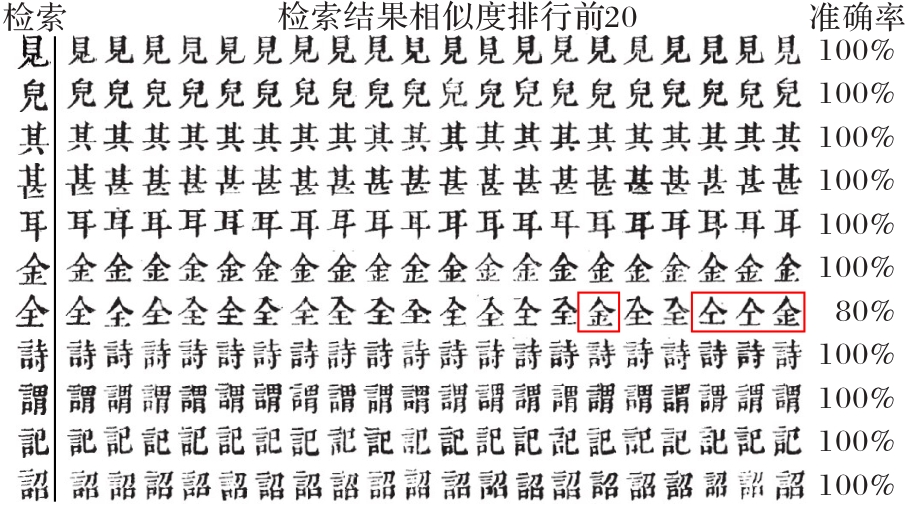

图8 字形相似字的检索效果示例

Fig. 8 Examples of retrieval performance for visually similar characters

图9 残损汉字图像的检索效果示例

Fig. 9 Examples of retrieval performance for damaged Chinese character images

参考文献 33

[1]	李世钰，张向先，沈旺，等. 古籍数字化国内外研究现状分析与路径构建研究［J］. 现代情报， 2023， 43（11）： 4-20.
	LI S Y， ZHANG X X， SHEN W， et al. Research status and path construction of ancient book digitization in China and abroad ［J］. Journal of Modern Information， 2023， 43（11）： 4-20.
[2]	林泽柠，汪嘉鹏，金连文. 视觉信息抽取的深度学习方法综述［J］. 中国图象图形学报， 2023， 28（8）： 2276-2297.
	LIN Z N， WANG J P， JIN L W. Visual information extraction deep learning method： a critical review ［J］. Journal of Image and Graphics， 2023， 28（8）： 2276-2297.
[3]	王晓玉，李斌. 基于CRFs和词典信息的中古汉语自动分词［J］. 数据分析与知识发现， 2017， 1（5）： 62-70.
	WANG X Y， LI B. Automatically segmenting middle ancient Chinese words with CRFs［J］. Data Analysis and Knowledge Discovery， 2017， 1（5）： 62-70.
[4]	张晓冰，张佩. 古籍数字化出版的挑战与发展路径研究——以“识典古籍”为例［J］. 北京印刷学院学报， 2024， 32（9）： 1-6.
	ZHANG X B， ZHANG P. Research on the challenges and development paths of digital publishing of ancient books — taking “shi-dian Ancient Books” as an example ［J］. Journal of Beijing Institute of Graphic Communication， 2024， 32（9）： 1-6.
[5]	冉耕，黄山，何志辉，等. 重叠模糊规范化双弹性网格汉字特征提取［J］. 计算机工程与设计， 2016， 37（1）： 211-215.
	RAN G， HUANG S， HE Z H， et al. Standardized elastic dual-mesh Chinese character feature extraction based on overlap and fuzzy technology［J］. Computer Engineering and Design， 2016， 37（1）： 211-215.
[6]	田学东，柴彦立，王海彬. 基于犹豫模糊特征的古籍汉字图像检索方法［J］. 计算机工程， 2019， 45（3）： 217-224.
	TIAN X D， CHAI Y L， WANG H B. Retrieval method of ancient Chinese character images based on hesitant fuzzy features ［J］. Computer Engineering， 2019， 45（3）： 217-224.
[7]	章夏芬，庄越挺，鲁伟明，等. 根据形状相似性的书法内容检索［J］. 计算机辅助设计与图形学学报， 2005， 17（11）： 185-189.
	ZHANG X F， ZHUANG Y T， LU W M， et al. Chinese calligraphic character retrieval based on shape similarity ［J］. Journal of Computer-Aided Design and Computer Graphics， 2005， 17（11）： 185-189.
[8]	施伯乐，张亮，王勇，等. 基于视觉相似性的中文古籍内容检索方法［J］. 软件学报， 2001， 12（9）： 1336-1342.
	SHI B L， ZHANG L， WANG Y， et al. Content-based Chinese antique books retrieval through visual similarity criteria ［J］. Journal of Software， 2001， 12（9）： 1336-1342.
[9]	俞凯，吴江琴. 书法字快速多层检索方法［J］. 计算机辅助设计与图形学学报， 2011， 23（8）： 1415-1419.
	YU K， WU J Q. Fast multi-level retrieval for calligraphic characters ［J］. Journal of Computer-Aided Design and Computer Graphics， 2011， 23（8）： 1415-1419.
[10]	白淑霞，鲍玉来. LDA单词图像表示的蒙古文古籍图像关键词检索方法［J］. 现代情报， 2017， 37（7）： 51-54， 88.
	BAI S X， BAO Y L. LDA-based word image representation for keyword spotting on historical Mongolian documents ［J］. Journal of Modern Information， 2017， 37（7）： 51-54， 88.
[11]	杨慧，施水才. 基于内容的图像检索技术研究综述［J］. 软件导刊， 2023， 22（4）： 229-244.
	YANG H， SHI S C. Survey of research on content-based image retrieval technology ［J］. Software Guide， 2023， 22（4）： 229-244.
[12]	刘虹，王烈. 结合余弦相关性的卷积网络识别汉字的方法［J］. 计算机工程与应用， 2020， 56（8）： 130-135.
	LIU H， WANG L. Method of combining convolutional neural network with cosine similarity algorithm to recognize Chinese characters ［J］. Computer Engineering and Applications， 2020， 56（8）： 130-135.
[13]	毛晓波，程志远，周晓东. 基于特征图叠加的脱机手写体汉字识别［J］. 郑州大学学报（理学版）， 2018， 50（3）： 78-82.
	MAO X B， CHENG Z Y， ZHOU X D. Offline handwritten Chinese character recognition based on concatenated feature maps ［J］. Journal of Zhengzhou University （Natural Science Edition）， 2018， 50（3）： 78-82.
[14]	田学东，王志红，左丽娜. 古籍汉字图像的可变形卷积网络检索模型［J］. 中国科技论文， 2020， 15（4）： 461-468.
	TIAN X D， WANG Z H， ZUO L N. Deformable convolutional network retrieval model for ancient Chinese character images ［J］. Chinese Sciencepaper， 2020， 15（4）： 461-468.
[15]	田学东，杨琼，杨芳. 融合空间及通道注意网络的古籍汉字图像检索［J］. 河北大学学报（自然科学版）， 2021， 41（5）： 623-632.
	TIAN X D， YANG Q， YANG F. Ancient Chinese character image retrieval based on space and channel attention fusion network ［J］. Journal of Hebei University （Natural Science Edition）， 2021， 41（5）： 623-632.
[16]	毛亚菲，毕晓君. 改进ResNeSt网络的拓片甲骨文字识别［J］. 智能系统学报， 2023， 18（3）： 450-458.
	MAO Y F， BI X J. Rubbing oracle bone character recognition based on improved ResNeSt network ［J］. CAAI Transactions on Intelligent Systems， 2023， 18（3）： 450-458.
[17]	GRAUMAN K. Efficiently searching for similar images ［J］. Communications of the ACM， 2010， 53（6）： 84-94.
[18]	SHEKHAR R， JAWAHAR C V. Word image retrieval using bag of visual words ［C］// Proceedings of the 10th IAPR International Workshop on Document Analysis Systems. Piscataway： IEEE， 2012： 297-301.
[19]	SIVIC J， ZISSERMAN A. Video Google： a text retrieval approach to object matching in videos ［C］// Proceedings 9th IEEE International Conference on Computer Vision — Volume 2. Piscataway： IEEE， 2003： 1470-1477.
[20]	PERRONNIN F， LIU Y， SÁNCHEZ J， et al. Large-scale image retrieval with compressed fisher vectors ［C］// Proceedings of the 2010 IEEE Computer Society Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2010： 3384-3391.
[21]	ARANDJELOVIĆ R， ZISSERMAN A. All about VLAD ［C］// Proceedings of the 2013 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2013： 1578-1585.
[22]	JÉGOU H， PERRONNIN F， DOUZE M， et al. Aggregating local image descriptors into compact codes ［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2012， 34（9）： 1704-1716.
[23]	朱建清，林露馨，沈飞，等. 采用SIFT和VLAD特征编码的布匹检索算法［J］. 信号处理， 2019， 35（10）： 1725-1731.
	ZHU J Q， LIN L X， SHEN F， et al. Fabric retrieval algorithm using SIFT and VLAD feature coding ［J］. Journal of Signal Processing， 2019， 35（10）： 1725-1731.
[24]	ZHANG D， LU G. Evaluation of similarity measurement for image retrieval ［C］// Proceedings of the 2003 International Conference on Neural Networks and Signal Processing — Volume 2. Piscataway： IEEE， 2003： 928-931.
[25]	ARANDJELOVIĆ R， GRONAT P， TORII A， et al. NetVLAD： CNN architecture for weakly supervised place recognition ［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2018， 40（6）： 1437-1451.
[26]	SIMONYAN K， ZISSERMAN A. Very deep convolutional networks for large-scale image recognition ［EB/OL］. ［2025-01-20］..
[27]	WOO S， PARK J， LEE J Y， et al. CBAM： convolutional block attention module ［C］// Proceedings of the 2018 European Conference on Computer Vision， LNCS 11211. Cham： Springer， 2018： 3-19.
[28]	薛朝辉，周逸飏，强永刚，等. 融合NetVLAD和全连接层的三元神经网络交叉视角场景图像定位［J］. 遥感学报， 2021， 25（5）： 1095-1107.
	XUE Z H， ZHOU Y Y， QIANG Y G， et al. Cross-view scene image localization with triplet network integrating NetVLAD and fully connected layers ［J］. National Remote Sensing Bulletin， 2021， 25（5）： 1095-1107.
[29]	张舜尧，李华旺，张永合，等. 基于独立注意力机制的图像检索算法［J］. 计算机科学， 2023， 50（6A）： No.220300092.
	ZHANG S Y， LI H W， ZHANG Y H， et al. Image retrieval based on independent attention mechanism ［J］. Computer Science， 2023， 50（6A）： No.220300092.
[30]	衡中青. 《广州大典·猫苑》之“猫”主题索引［J］. 中国索引， 2020（1）： 189-220.
	HENG Z Q. Subject Index of A compilation of cat from The classic books of Canton ［J］. Journal of the China Society of Indexers， 2020（1）： 189-220.
[31]	HE K， ZHANG X， REN S， et al. Deep residual learning for image recognition ［C］// Proceedings of the 2016 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2016： 770-778.
[32]	HUANG G， LIU Z， VAN DER MAATEN L， et al. Densely connected convolutional networks ［C］// Proceedings of the 2017 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2017： 2261-2269.
[33]	VAN DER MAATEN L， HINTON G. Visualizing data using t-SNE［J］. Journal of Machine Learning Research， 2008， 9： 2579-2605.
