基于一致性和多样性的多尺度自表示学习的深度子空间聚类

doi:10.11772/j.issn.1001-9081.2023030275

《计算机应用》唯一官方网站 ›› 2024, Vol. 44 ›› Issue (2): 353-359.DOI: 10.11772/j.issn.1001-9081.2023030275

• 人工智能 • 上一篇

基于一致性和多样性的多尺度自表示学习的深度子空间聚类

张卓, 陈花竹()

中原工学院理学院，郑州 450007

收稿日期:2023-03-15 修回日期:2023-05-26 接受日期:2023-05-30 发布日期:2023-06-30 出版日期:2024-02-10
通讯作者: 陈花竹
作者简介:张卓（1998—），男，河南商丘人，硕士研究生，主要研究方向：图像处理；
基金资助:
国家自然科学基金资助项目(62202513);中原工学院基本科研业务费专项资金资助项目(K2022YY012)

Deep subspace clustering based on multiscale self-representation learning with consistency and diversity

Zhuo ZHANG, Huazhu CHEN()

College of Science，Zhongyuan University of Technology，Zhengzhou Henan 450007，China

Received:2023-03-15 Revised:2023-05-26 Accepted:2023-05-30 Online:2023-06-30 Published:2024-02-10
Contact: Huazhu CHEN
About author:ZHANG Zhuo， born in 1998， M. S. candidate. His research interests include image processing.
Supported by:
National Natural Science Foundation of China(62202513);Basic Research Fund for Zhongyuan University of Technology(K2022YY012)

摘要/Abstract

摘要：

深度子空间聚类（DSC）基于原始数据位于低维非线性子空间的集合中的假设。其中深度子空间聚类多尺度表示学习方法在深度自编码器的基础上，将每一层的编码器与对应的解码器之间都添加全连接层，并以此捕获多尺度的特征，但它没有深度分析多尺度特征的性质，也没有考虑输入数据和输出数据之间多尺度的重构损失。为了解决上述问题，首先建立每个网络层的重构损失函数，监督不同级别编码器参数的学习；然后利用多尺度特征共有的自表示矩阵和特有的自表示矩阵的和具有块对角性，提出更有效的多尺度自表示模块；最后分析不同尺度特征特有的自表示矩阵之间的多样性，有效地利用了多尺度的特征矩阵。在此基础上，提出一种基于一致性和多样性的多尺度自表示学习的深度子空间聚类（MSCD-DSC）方法。在数据集Extended Yale B 、ORL、COIL20和Umist上的实验结果表明，相较于次优的MLRDSC（Multi-Level Representation learning for Deep Subspace Clustering），MSCD-DSC的聚类错误率分别降低了15.44%、2.22%、3.37%和13.17%，表明MSCD-DSC的聚类效果优于已有的方法。

关键词: 深度子空间聚类, 自编码器, 多尺度, 自表示矩阵, 一致性, 多样性

Abstract:

Deep Subspace Clustering （DSC） is based on the assumption that the original data lies in a collection of low-dimensional nonlinear subspaces. In the multi-scale representation learning methods for deep subspace clustering， based on deep auto-encoder， fully connected layers are added between the encoder and the corresponding decoder for each layer to capture multi-scale features， without deeply analyzing the nature of multi-scale features and considering the multi-scale reconstruction loss between input data and output data. In order to solve the above problems， firstly， the reconstruction loss function of each network layer was established to supervise the learning of encoder parameters at different levels； then， a more effective multi-scale self-representation module was proposed based on the block diagonality of the sum of the common self-representation matrix and the unique self-representation matrices for multi-scale features； finally， the diversity of unique self-representation matrices for different scale features was analyzed in depth and the multi-scale feature matrices were used effectively. On this basis， an MSCD-DSC （Multiscale Self-representation learning with Consistency and Diversity for Deep Subspace Clustering） method was proposed. Experimental results on the datasets Extended Yale B， ORL， COIL20 and Umist show that， compared to the suboptimal method MLRDSC （Multi-Level Representation learning for Deep Subspace Clustering）， the clustering error rate of MSCD-DSC is reduced by 15.44%， 2.22%， 3.37%， and 13.17%， respectively， indicating that the clustering effect of MSCD-DSC is better than those of the existing methods.

Key words: deep subspace clustering, auto-encoder, multiscale, self-representation matrix, consistency, diversity

中图分类号:

TP751

张卓, 陈花竹. 基于一致性和多样性的多尺度自表示学习的深度子空间聚类[J]. 计算机应用, 2024, 44(2): 353-359.

Zhuo ZHANG, Huazhu CHEN. Deep subspace clustering based on multiscale self-representation learning with consistency and diversity[J]. Journal of Computer Applications, 2024, 44(2): 353-359.

图/表 9

表1 符号说明

Tab. 1 Symbol description

符号	含义
$θ e$	编码器、解码器及全连接层的参数
$L$	网络的深度
$l$	所在网络的层级
$X ∈ R N × C × H × W$	原始输入数据
$X θ e l ∈ R N × C l × H l × W l$	第 $l$ 层编码器的输入数据
$X ̂ θ e l ∈ R N × C l × H l × W l$	第 $l$ 层解码器的输出数据
$C ∈ R N × N$	网络层嵌入特征共有的自表示系数矩阵
$C ∈ R N × N$	将自表示系数矩阵 $C$ 中的元素求绝对值
$Q ∈ R N × K$	伪标签矩阵
$D l ∈ R N × N$	第 $l$ 层的嵌入特征特有的自表示系数矩阵
$Z θ e l ∈ R M l × N$	数据经过编码器后在子空间中的数据表示
$\| \| ⋅ \| \| F$	矩阵的 $F r o b e n i u s$ 范数
$\| \| ⋅ \| \| 1$	矩阵的 $L 1$ 范数
$C T$	矩阵 C 的转置矩阵
$⊙$	矩阵的Hadamard积

表1 符号说明

Tab. 1 Symbol description

符号	含义
$θ e$	编码器、解码器及全连接层的参数
$L$	网络的深度
$l$	所在网络的层级
$X ∈ R N × C × H × W$	原始输入数据
$X θ e l ∈ R N × C l × H l × W l$	第 $l$ 层编码器的输入数据
$X ̂ θ e l ∈ R N × C l × H l × W l$	第 $l$ 层解码器的输出数据
$C ∈ R N × N$	网络层嵌入特征共有的自表示系数矩阵
$C ∈ R N × N$	将自表示系数矩阵 $C$ 中的元素求绝对值
$Q ∈ R N × K$	伪标签矩阵
$D l ∈ R N × N$	第 $l$ 层的嵌入特征特有的自表示系数矩阵
$Z θ e l ∈ R M l × N$	数据经过编码器后在子空间中的数据表示
$\| \| ⋅ \| \| F$	矩阵的 $F r o b e n i u s$ 范数
$\| \| ⋅ \| \| 1$	矩阵的 $L 1$ 范数
$C T$	矩阵 C 的转置矩阵
$⊙$	矩阵的Hadamard积

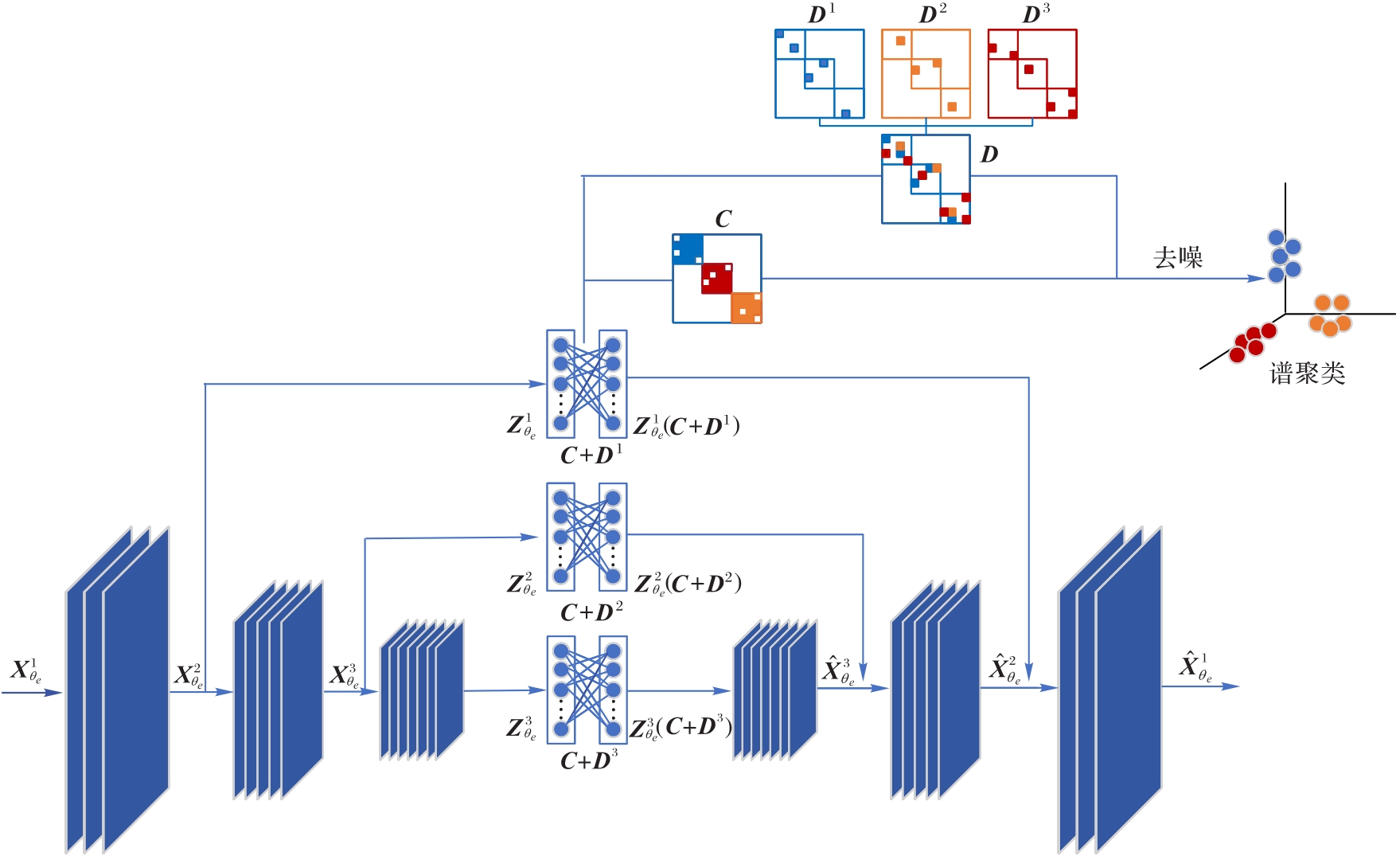

图1 本文方法整体架构

Fig.1 Overall architecture of proposed method

图2 第l层特有的自表示矩阵

Fig.2 Unique self-representation matrix of lth layer

表2 不同数据集的网络结构

Tab. 2 Network structures of different datasets

自编码层	Extended Yale B		ORL		COIL20		Umist
自编码层	卷积核	通道数	卷积核	通道数	卷积核	通道数	卷积核	通道数
编码层-1	5×5	10	5×5	5	3×3	5	3×3	20
编码层-2	3×3	20	3×3	3	3×3	10	3×3	10
编码层-3	3×3	30	3×3	3	—	—	3×3	5
解码层-3	3×3	30	3×3	3	—	—	3×3	5
解码层-2	3×3	20	3×3	3	3×3	10	3×3	10
解码层-1	5×5	10	5×5	5	3×3	5	3×3	20

图3 不同数据集采样图像

Fig. 3 Sampled images from different datasets

表3 不同算法在Extended Yale B数据集上的聚类错误率 (%)

Tab. 3 Clustering error rates of different algorithms on Extended Yale B dataset

n	LRR	LRSC	SSC	AE+SSC	KSSC	SSC-OMP	EDSC	AE+EDSC	DSC	MLRDSC	MSCD-DSC
10	22.22	30.95	10.22	17.06	14.49	12.08	5.64	5.46	1.59	1.10	1.41
15	23.00	31.47	13.13	18.65	16.22	14.05	7.63	6.70	1.69	0.91	1.56
20	30.23	28.76	19.75	18.23	16.55	15.16	9.30	7.67	1.73	0.99	1.17
25	27.92	27.81	26.22	18.72	18.56	18.89	10.67	10.27	1.75	1.13	0.88
30	37.98	30.64	28.76	19.99	20.49	20.75	11.24	11.56	2.07	1.78	1.09
35	41.82	31.35	28.55	22.13	26.07	20.29	13.10	13.28	2.65	1.44	1.34
38	34.87	29.89	27.51	25.33	27.75	24.71	11.64	12.66	2.67	1.36	1.15

表4 Extended Yale B上的消融实验结果

Tab. 4 Ablation experiment results on Extended Yale B

n	不同算法的聚类错误率/%
n	MLRDSC	算法1	算法2	算法3	算法4
10	1.10	1.78	2.17	2.03	1.41
15	0.91	1.35	1.35	1.56	1.56
20	0.99	1.25	1.17	1.25	1.17
25	1.13	0.94	0.88	0.94	0.88
30	1.78	1.20	1.15	1.15	1.09
35	1.44	1.43	1.43	1.43	1.34
38	1.36	1.27	1.32	1.23	1.15

表5 ORL上的参数消融实验结果

Tab. 5 Parameter ablation experiment results on ORL

实验序号	$λ 1$	$λ 2$	$λ 3$	错误率/%
1	0	75	1	22.50
2	10	0	1	14.75
3	10	75	0	14.50
4	10	75	1	11.00

表5 ORL上的参数消融实验结果

Tab. 5 Parameter ablation experiment results on ORL

实验序号	$λ 1$	$λ 2$	$λ 3$	错误率/%
1	0	75	1	22.50
2	10	0	1	14.75
3	10	75	0	14.50
4	10	75	1	11.00

表6 在数据集 ORL、COIL20和Umist上的聚类的错误率 ( %)

Tab. 6 Clustering error rates for datasets ORL， COIL20 and Umist

数据集	LRR	LRSC	SSC	AE+SSC	KSSC	SSC-OMP	EDSC	AE+EDSC	DSC	DASC	MLRDSC	MSCD-DSC
ORL	33.50	32.50	29.50	26.75	34.25	37.05	27.25	26.25	14.00	11.75	11.25	11.00
COIL20	30.21	31.25	14.83	22.08	24.65	29.86	14.86	14.79	5.42	3.61	2.08	2.01
Umist	30.21	—	34.69	—	34.69	—	30.69	—	26.88	—	26.87	23.33

参考文献 25

1	LAUER F， SCHNÖRR C. Spectral clustering of linear subspaces for motion segmentation［C］// Proceedings of the 2009 IEEE 12th International Conference on Computer Vision. Piscataway： IEEE， 2009： 678-685. 10.1109/iccv.2009.5459173
2	RAO S， TRON R， VIDAL R， et al. Motion segmentation in the presence of outlying， incomplete， or corrupted trajectories［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2009， 32（10）： 1832-1845. 10.1109/tpami.2009.191
3	CAO X， ZHANG C， FU H， et al. Diversity-induced multi-view subspace clustering［C］// Proceedings of the 2015 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2015： 586-594. 10.1109/cvpr.2015.7298657
4	ZHANG C， FU H， LIU S， et al. Low-rank tensor constrained multiview subspace clustering［C］// Proceedings of the 2015 IEEE International Conference on Computer Vision. Piscataway： IEEE， 2015： 1582-1590. 10.1109/iccv.2015.185
5	YANG A Y， WRIGHT J， MA Y， et al. Unsupervised segmentation of natural images via lossy data compression［J］. Computer Vision and Image Understanding， 2008， 110（2）： 212-225. 10.1016/j.cviu.2007.07.005
6	JI P， ZHANG T， LI H， et al. Deep subspace clustering networks［C］// Proceedings of the 31st International Conference on Neural Information Processing Systems. Red Hook： Curran Associates Inc. 2017： 23-32.
7	JI P， SALZMANN M， LI H. Efficient dense subspace clustering［C］// Proceedings of the 2014 IEEE Winter Conference on Applications of Computer Vision. Piscataway： IEEE， 2014： 461-468. 10.1109/wacv.2014.6836065
8	ZHOU P， HOU Y， FENG J. Deep adversarial subspace clustering［C］// Proceedings of the 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2018： 1596-1604. 10.1109/cvpr.2018.00172
9	LV J， KANG Z， LU X， et al. Pseudo-supervised deep subspace clustering［J］. IEEE Transactions on Image Processing， 2021， 30： 5252-5263. 10.1109/tip.2021.3079800
10	VALANARASU J M J， PATEL V M. Overcomplete deep subspace clustering networks［C］// Proceedings of the 2021 IEEE Winter Conference on Applications of Computer Vision. Piscataway： IEEE， 2021： 746-755. 10.1109/wacv48630.2021.00079
11	WU F， YUAN P， SHI G， et al. Robust subspace clustering network with dual-domain regularization［J］. Pattern Recognition Letters， 2021， 149： 44-50. 10.1016/j.patrec.2021.06.009
12	PAN J， QIAN Y， LI F， et al. Image deep clustering based on local-topology embedding［J］. Pattern Recognition Letters， 2021， 151： 88-94. 10.1016/j.patrec.2021.08.004
13	KHEIRANDISHFARD M， ZOHRIZADEH F， KAMANGAR F. Multi-level representation learning for deep subspace clustering［C］// Proceedings of the 2020 IEEE Winter Conference on Applications of Computer Vision. Piscataway： IEEE， 2020： 2028-2037. 10.1109/wacv45572.2020.9093277
14	LIU G， LIN Z， YAN S， et al. Robust recovery of subspace structures by low-rank representation［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2013， 35（1）： 171-184. 10.1109/tpami.2012.88
15	GUO X， WANG X， LING H. Exclusivity regularized machine： a new ensemble SVM classifier［C］// Proceedings of the 26th International Joint Conference on Artificial Intelligence. Palo Alto： AAAI Press， 2017： 1739-1745. 10.24963/ijcai.2017/241
16	NG A Y， JORDAN M I， WEISS Y. On spectral clustering： Analysis and an algorithm［C］// Proceedings of the 14th International Conference on Neural Information Processing Systems. Cambridge： MIT Press， 2001： 849-856.
17	GEORGHIADES A S， BELHUMEUR P N， KRIEGMAN D J. From few to many： Illumination cone models for face recognition under variable lighting and pose［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2001， 23（6）： 643-660. 10.1109/34.927464
18	SAMARIA F S， HARTER A C. Parameterisation of a stochastic model for human face identification［C］// Proceedings of 1994 IEEE Workshop on Applications of Computer Vision. Piscataway： IEEE， 1994： 138-142. 10.1109/acv.1994.341276
19	McELROY D， WALSH C， MARKWICK A J， et al. The UMIST database for astrochemistry 2012［J］. Astronomy and Astrophysics， 2013， 550： A36. 10.1051/0004-6361/201220465
20	NENE S， NAYAR S， MURASE H. Columbia Object Image Library （COIL-20）［DB/OL］. ［2022-10-18］. .
21	VIDAL R， FAVARO P. Low rank subspace clustering （LRSC）［J］. Pattern Recognition Letters， 2014， 43： 47-61. 10.1016/j.patrec.2013.08.006
22	ELHAMIFAR E， VIDAL R. Sparse subspace clustering： Algorithm， theory， and applications［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2013， 35（11）： 2765-2781. 10.1109/tpami.2013.57
23	PATEL V M， VIDAL R. Kernel sparse subspace clustering［C］// Proceedings of the 2014 IEEE International Conference on Image Processing. Piscataway： IEEE， 2014： 2849-2853. 10.1109/icip.2014.7025576
24	YOU C， ROBINSON D， VIDAL R. Scalable sparse subspace clustering by orthogonal matching pursuit［C］// Proceedings of the 2016 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2016： 3918-3927. 10.1109/cvpr.2016.425
25	LU C-Y， MIN H， ZHAO Z-Q， et al. Robust and efficient subspace segmentation via least squares regression［C］// Proceedings of the 2012 European Conference on Computer Vision. Berlin： Springer， 2012： 347-360. 10.1007/978-3-642-33786-4_26
