基于上下文信息的多尺度特征融合织物疵点检测算法

doi:10.11772/j.issn.1001-9081.2024010140

《计算机应用》唯一官方网站 ›› 2025, Vol. 45 ›› Issue (2): 640-646.DOI: 10.11772/j.issn.1001-9081.2024010140

• 多媒体计算与计算机仿真 • 上一篇

基于上下文信息的多尺度特征融合织物疵点检测算法

何秋润¹, 胡节¹^,²(), 彭博¹, 李天源²

^1.西南交通大学计算机与人工智能学院，成都 611756
^2.福建省运动鞋面料重点实验室（福建华峰新材料有限公司），福建莆田 351164

收稿日期:2024-02-06 修回日期:2024-04-10 接受日期:2024-04-11 发布日期:2024-05-09 出版日期:2025-02-10
通讯作者: 胡节
作者简介:何秋润（2000—），男，四川内江人，硕士研究生，CCF会员，主要研究方向：深度学习、目标检测
彭博（1980—），女，四川成都人，教授，博士，CCF会员，主要研究方向：图像分割、图像目标识别
李天源（1966—），男，福建莆田人，高级工程师，主要研究方向：纺织工程。
基金资助:
四川省重点研发项目(2023YFG0354);福建省运动鞋面料重点实验室开放基金资助项目(SSUM2201)

Fabric defect detection algorithm based on context information and multi-scale feature fusion

Qiurun HE¹, Jie HU¹^,²(), Bo PENG¹, Tianyuan LI²

^1.School of Computing and Artificial Intelligence，Southwest Jiaotong University，Chengdu Sichuan 611756，China
^2.Key Laboratory for Sports Shoes Outside Materials of Fujian Province （Fujian Huafeng New Material Company Limited），Putian Fujian 351164，China

Received:2024-02-06 Revised:2024-04-10 Accepted:2024-04-11 Online:2024-05-09 Published:2025-02-10
Contact: Jie HU
About author:HE Qiurun， born in 2000， M. S. candidate. His research interests include deep learning， object detection.
PENG Bo， born in 1980， Ph. D.， professor. Her research interests include image segmentation， image target recognition.
LI Tianyuan， born in 1966， senior engineer. His research interests include textile engineering.
Supported by:
Sichuan Science and Technology Program(2023YFG0354);Open Program of Key Laboratory for Sports Shoes Outside Materials of Fujian Province(SSUM2201)

摘要/Abstract

摘要：

针对纺织品疵点边缘特征弱以及极端长宽比导致检测困难的问题，提出基于YOLOv7的上下文信息多尺度特征融合织物疵点检测算法（CMFFD-YOLO）。首先，采用k均值聚类算法得到适应目标尺寸的更好锚框，并通过迁移学习引入主干权重；然后，重新设计主干网络，添加全局上下文信息（GC）模块，从而充分利用局部和全局上下文的信息增强小目标特征的提取能力；最后，设计一种基于多尺度特征融合网络的通道空间注意力渐近特征金字塔网络（CAFPN），采用渐近融合的方式使不同层次的语义信息联系更紧密，且在融合过程中能提取更多有用信息。在天池和ZJU-Leaper这2个纺织面料瑕疵数据集上的实验结果表明，所提算法的平均精度均值（mAP）分别达到了64.6%和61.7%，相较于原始YOLOv7分别提高了12.5和7.8个百分点，并且模型参数量比原始YOLOv7降低了5.013×10⁶，具有更高的检测速度。可见，所提算法能满足企业织物疵点检测对检测精度和速度的需求。

关键词: 织物疵点检测, 小目标检测, YOLOv7, 加强特征提取, 特征融合

Abstract:

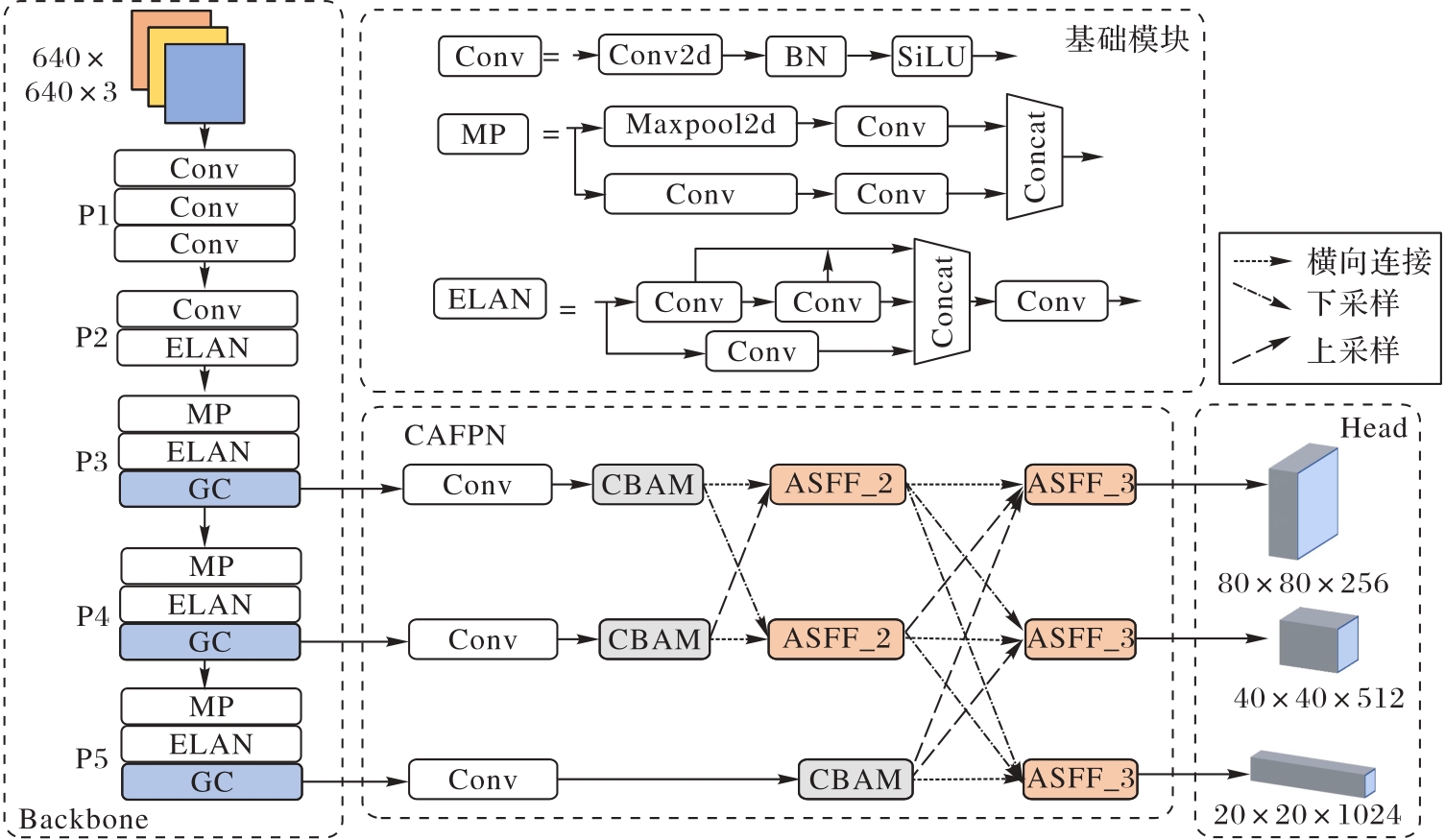

In response to the detect difficulty caused by weak edge features and extreme aspect ratios in fabric defects， a Context information Multi-scale feature Fusion Fabric defect Detection algorithm based on improved YOLOv7 （CMFFD-YOLO） was proposed. Firstly， adaptive anchor boxes for the object sizes were obtained using k-means clustering algorithm， and transfer learning was applied to introduce the backbone weights. Secondly， the backbone network was redesigned， and Global Context （GC） module was added to fully utilize local and global context information to enhance feature extraction capability for small targets. Finally， a Channel spatial attention Asymptotic Feature Pyramid Network （CAFPN） based on multi-scale feature fusion network was designed， utilizing progressive fusion to establish tighter connections between semantic information from different levels. And during fusion process， more useful information was extracted effectively. Experimental results on Tianchi and ZJU-Leaper textile fabric defect datasets， demonstrate that the proposed algorithm achieves the mean Average Precision （mAP） of 64.6% and 61.7% respectively. Compared to the original YOLOv7， the proposed algorithm shows improvements of 12.5 and 7.8 percentage points in mAP respectively， and reduces model parameter size by 5.013×10⁶， which means faster detection speed. It can be seen that the proposed algorithm satisfies accuracy and speed requirements for fabric defect detection in enterprise applications.

Key words: fabric defect detection, small target detection, YOLOv7, enhanced feature extraction, feature fusion

中图分类号:

TP391.41

何秋润, 胡节, 彭博, 李天源. 基于上下文信息的多尺度特征融合织物疵点检测算法[J]. 计算机应用, 2025, 45(2): 640-646.

Qiurun HE, Jie HU, Bo PENG, Tianyuan LI. Fabric defect detection algorithm based on context information and multi-scale feature fusion[J]. Journal of Computer Applications, 2025, 45(2): 640-646.

图/表 17

参考文献 24

1	KÖHLER M， EISENBACH M， GROSS H M. Few-shot object detection： a comprehensive survey［J］. IEEE Transactions on Neural Networks and Learning Systems， 2024， 35（9）： 11958-11978.
2	KANG X， LI J. AYOLOv7-tiny： towards efficient defect detection in solid color circular weft fabric［J］. Textile Research Journal， 2024， 94（1/2）： 225-245.
3	WOO S， PARK J， LEE J Y， et al. CBAM： convolutional block attention module［C］// Proceedings of the 2018 European Conference on Computer Vision， LNCS 11211. Cham： Springer， 2018： 3-19.
4	HU J， SHEN L， SUN G. Squeeze-and-excitation network［C］// Proceedings of the 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2018： 7132-7141.
5	GUO Y， KANG X， LI J， et al. Automatic fabric defect detection method using AC-YOLOv5［J］. Electronics， 2023， 12（13）： No.2950.
6	许胜宝，郑飂默，袁德成. 基于改进级联R-CNN的面料疵点检测方法［J］. 现代纺织技术， 2022， 30（2）：48-56.
	XU S B， ZHENG L M， YUAN D C. A method for fabric defect detection based on improved cascade R-CNN［J］. Advanced Textile Technology， 2022， 30（2）：48-56.
7	HE Y， ZHANG H D， HUANG X Y， et al. Fabric defect detection based on improved Faster RCNN［J］. International Journal of Artificial Intelligence and Applications， 2021， 12（4）： 23-32.
8	LI F， XIAO K， HU Z， et al. Fabric defect detection algorithm based on improved YOLOv5［J］. The Visual Computer， 2024， 40（4）： 2309-2324.
9	ZENG N， WU P， WANG Z， et al. A small-sized object detection oriented multi-scale feature fusion approach with application to defect detection［J］. IEEE Transactions on Instrumentation and Measurement， 2022， 71： No.3507014.
10	LIN T Y， DOLLÁR P， GIRSHICK R， et al. Feature pyramid networks for object detection［C］// Proceedings of the 2017 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2017： 936-944.
11	FU X， YUAN Z， YU T， et al. DA-FPN： deformable convolution and feature alignment for object detection［J］. Electronics， 2023， 12（6）： No.1354.
12	WANG C Y， BOCHKOVSKIY A， LIAO H Y M. YOLOv7： trainable bag-of-freebies sets new state-of-the-art for real-time object detectors［C］// Proceedings of the 2023 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2023： 7464-7475.
13	AHMED M， SERAJ R， ISLAM S M S. The k-means algorithm： a comprehensive survey and performance evaluation［J］. Electronics， 2020， 9（8）： No.1295.
14	LIU S， QI L， QIN H， et al. Path aggregation network for instance segmentation［C］// Proceedings of the 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2018： 8759-8768.
15	YANG G， LEI J， ZHU Z， et al. AFPN： asymptotic feature pyramid network for object detection［C］// Proceedings of the 2023 IEEE International Conference on Systems， Man， and Cybernetics. Piscataway： IEEE， 2023： 2184-2189.
16	LIU S， HUANG D， WANG Y. Learning spatial fusion for single-shot object detection［EB/OL］. ［2024-03-29］..
17	ZHANG C， FENG S， WANG X， et al. ZJU-Leaper： a benchmark dataset for fabric defect detection and a comparative study［J］. IEEE Transactions on Artificial Intelligence， 2020， 1（3）： 219-232.
18	SELVARAJU R R， COGSWELL M， DAS A， et al. Grad-CAM： visual explanations from deep networks via gradient-based localization［C］// Proceedings of the 2017 IEEE International Conference on Computer Vision. Piscataway： IEEE， 2017： 618-626.
19	JIN R， NIU Q. Automatic fabric defect detection based on an improved YOLOv5［J］. Mathematical Problems in Engineering， 2021， 2021： No.7321394.
20	GE Z， LIU S， WANG F， et al. YOLOX： exceeding YOLO series in 2021［EB/OL］. ［2024-03-29］..
21	LYU C， ZHANG W， HUANG H， et al. RTMDet： an empirical study of designing real-time object detectors［EB/OL］. ［2024-03-29］..
22	HOU W， WEN S， LI P， et al. Surface defect detection of fabric based on improved Faster R-CNN［C］// Proceedings of the 2023 IEEE International Conference on Sensors， Electronics and Computer Engineering. Piscataway： IEEE， 2023： 600-604.
23	ZHENG L， WANG X， WANG Q， et al. A fabric defect detection method based on improved YOLOv5［C］// Proceedings of the 7th International Conference on Computer and Communications. Piscataway： IEEE， 2021： 620-624.
24	毋涛，崔青，殷强，等. 基于改进YOLOv7的织物疵点检测算法［J］. 纺织高校基础科学学报， 2023， 36（4）：29-36.
	WU T， CUI Q， YIN Q， et al. Weaving fabric defect detection algorithm based on improved YOLOv7［J］. Basic Sciences Journal of Textile Universities， 2023， 36（4）：29-36.

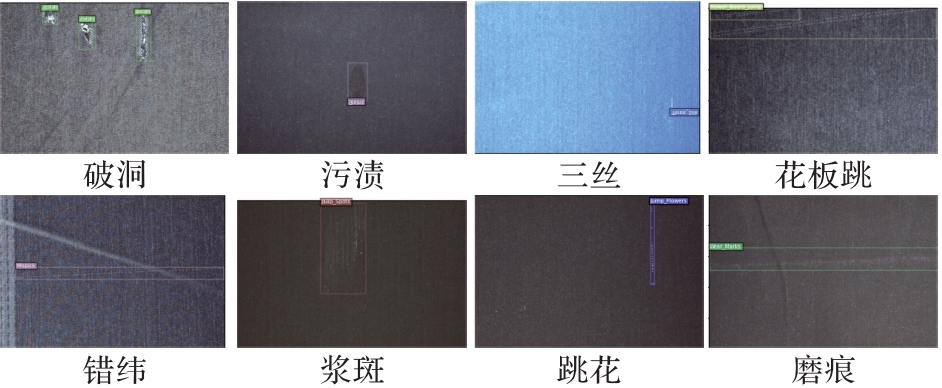

数据集	疵点类别								全部
数据集	破洞	污渍	三丝	花板跳	错纬	浆斑	跳花	磨痕	全部
全部	957	1 206	3 219	450	594	1 230	1 191	1 149	9 996
训练	785	981	2 571	355	481	974	925	921	7 993
测试	172	225	648	95	113	256	266	228	2 003

数据集	疵点类别								全部
数据集	破洞	污渍	三丝	花板跳	错纬	浆斑	跳花	磨痕	全部
全部	957	1 206	3 219	450	594	1 230	1 191	1 149	9 996
训练	785	981	2 571	355	481	974	925	921	7 993
测试	172	225	648	95	113	256	266	228	2 003

数据集	疵点类别			全部
数据集	磨损	油渍	污渍	全部
全部	912	992	532	2 436
训练	705	782	441	1 928
测试	207	210	91	508

数据集	疵点类别			全部
数据集	磨损	油渍	污渍	全部
全部	912	992	532	2 436
训练	705	782	441	1 928
测试	207	210	91	508

模型	mAP	AP50	AP75	APs	APm	APl
YOLOv7	52.1	75.6	56.6	35.8	42.8	52.1
YOLOv7+k-means	54.5	77.3	60.3	38.6	45.3	55.7

基于上下文信息的多尺度特征融合织物疵点检测算法

Fabric defect detection algorithm based on context information and multi-scale feature fusion

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 17

参考文献 24

相关文章 15

编辑推荐

Metrics

模型	mAP	AP50	AP75	APs	APm	APl
YOLOv5	40.7	68.8	39.9	27.8	41.4	40.8
YOLOv5+W	49.4	78.4	49.9	34.7	44.2	50.1
YOLOv7	31.9	58.7	28.9	17.6	22.6	33.2
YOLOv7+W	54.5	77.3	60.3	38.6	45.3	55.7

模型	mAP/%	AP50/%	AP75/%	参数量/10⁶
YOLOv7_change	54.5	77.3	60.3	36.541
YOLOv7_change+GC	61.5	83.9	69.2	37.728

模型	mAP/%	AP50/%	AP75/%	APs/%	APm/%	APl/%	参数量/10⁶
YOLOv5_l	49.4	78.4	49.9	34.7	44.2	50.1	46.149
YOLOv5_x	51.4	78.5	54.3	38.0	47.8	51.8	86.265
YOLOX_l	38.2	63.2	39.7	32.3	55.9	39.4	54.153
YOLOv7_l	52.1	75.6	56.6	35.8	42.8	52.1	36.541
RTMDet_l	50.2	79.9	52.4	14.5	33.4	56.6	52.256
Faster R-CNN	50.2	68.1	54.4	45.7	60.6	42.9	41.453
SE-YOLOv5	51.6	78.7	53.5	36.2	45.1	50.9	46.217
FD-YOLOv5	53.4	77.6	55.3	36.6	44.7	53.2	45.763
CA-YOLOv7	60.5	79.3	68.1	38.7	47.2	58.9	31.475
CMFFD-YOLO	64.6	84.9	71.5	40.2	47.8	66.4	31.528

模型	mAP/%	AP50/%	AP75/%	APs/%	APm/%	APl/%	参数量/10⁶
YOLOv5_l	58.2	89.9	60.9	19.2	48.8	68.1	46.149
YOLOv5_x	58.7	89.7	64.0	25.2	46.8	68.5	86.265
YOLOX_l	45.9	81.5	43.0	13.7	34.3	55.2	54.153
YOLOv7_l	53.9	87.8	56.6	24.1	46.5	64.1	36.541
RTMDet_l	60.1	90.9	63.6	23.6	48.6	69.5	52.256
CA-YOLOv7	59.2	88.5	56.3	24.9	50.6	66.4	31.475
CMFFD-YOLO	61.7	91.0	64.8	26.4	51.9	69.7	31.528
