基于数据增强的运动想象脑电分类

doi:10.11772/j.issn.1001-9081.2021091701

《计算机应用》唯一官方网站 ›› 2022, Vol. 42 ›› Issue (11): 3625-3632.DOI: 10.11772/j.issn.1001-9081.2021091701

所属专题：人工智能

基于数据增强的运动想象脑电分类

彭禹, 宋耀莲(), 杨俊

昆明理工大学信息工程与自动化学院，昆明 650500

收稿日期:2021-09-30 修回日期:2022-01-05 接受日期:2022-01-28 发布日期:2022-11-14 出版日期:2022-11-10
通讯作者: 宋耀莲
作者简介:彭禹（1995—），男，四川泸州人，硕士研究生，CCF会员，主要研究方向：脑信息解码、深度学习
宋耀莲（1979—），女，河南延津人，副教授，博士，主要研究方向：脑信息解码、通信系统 39217149@qq.com
杨俊（1984—），男，云南昆明人，讲师，博士，主要研究方向：脑信息解码、深度学习。

Motor imagery electroencephalography classification based on data augmentation

Yu PENG, Yaolian SONG(), Jun YANG

Faculty of Information Engineering and Automation，Kunming University of Science and Technology，Kunming Yunnan 650500，China

Received:2021-09-30 Revised:2022-01-05 Accepted:2022-01-28 Online:2022-11-14 Published:2022-11-10
Contact: Yaolian SONG
About author:PENG Yu， born in 1995， M. S. candidate. His research interests include brain information decoding， deep learning.
SONG Yaolian， born in 1979， Ph. D.， associate professor. Her research interests include brain information decoding， communication system.
YANG Jun， born in 1984， Ph. D.， lecturer. His research interests include brain information decoding， deep learning.

摘要/Abstract

摘要：

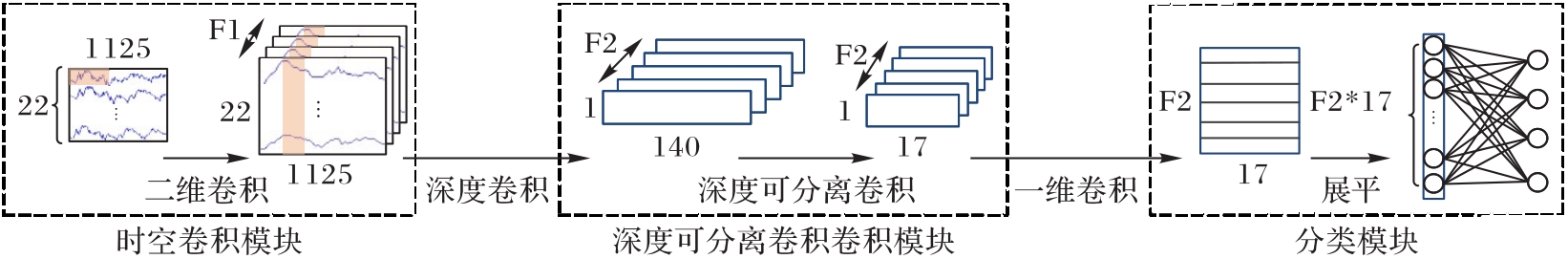

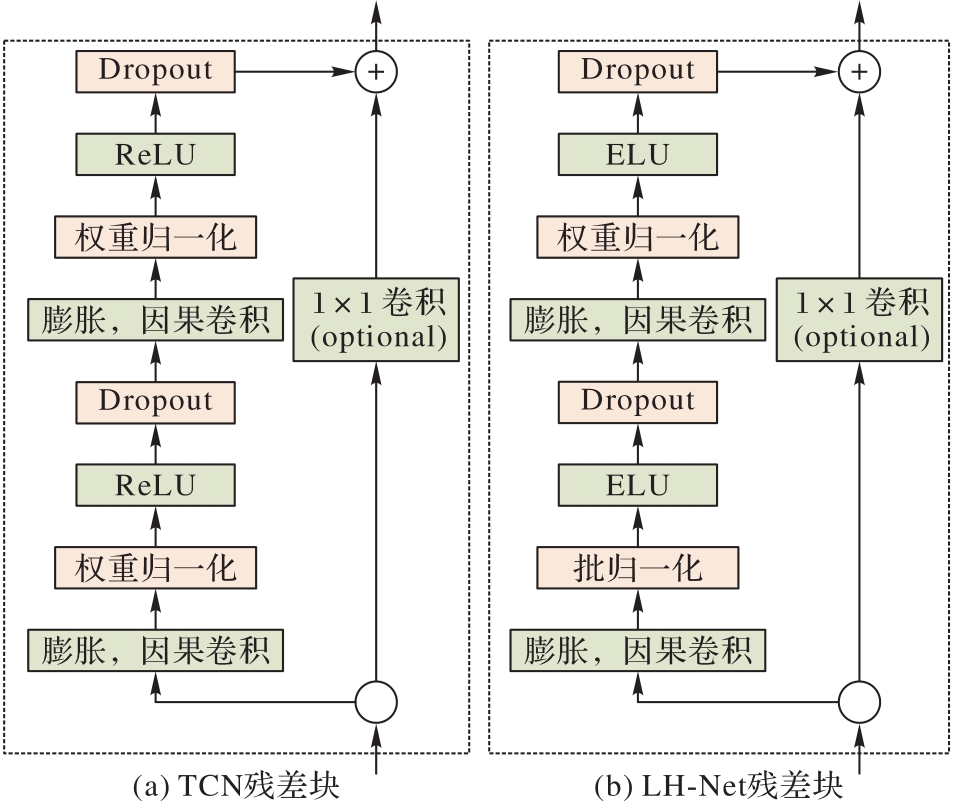

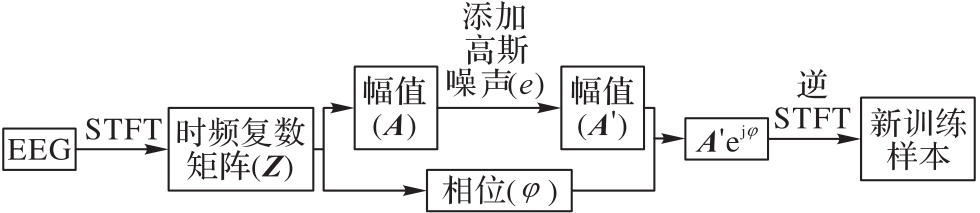

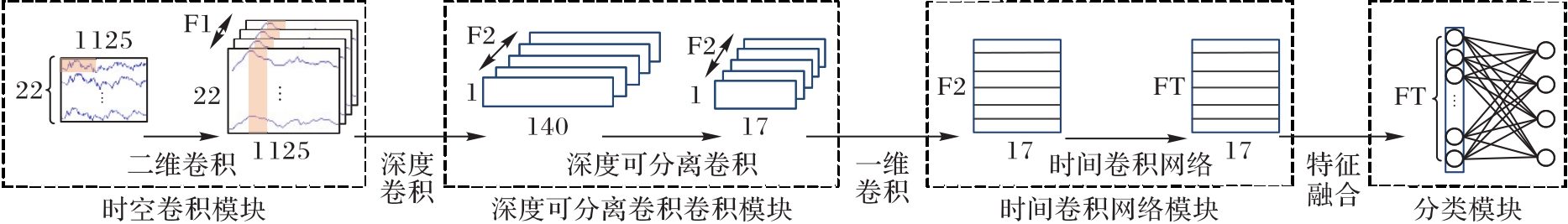

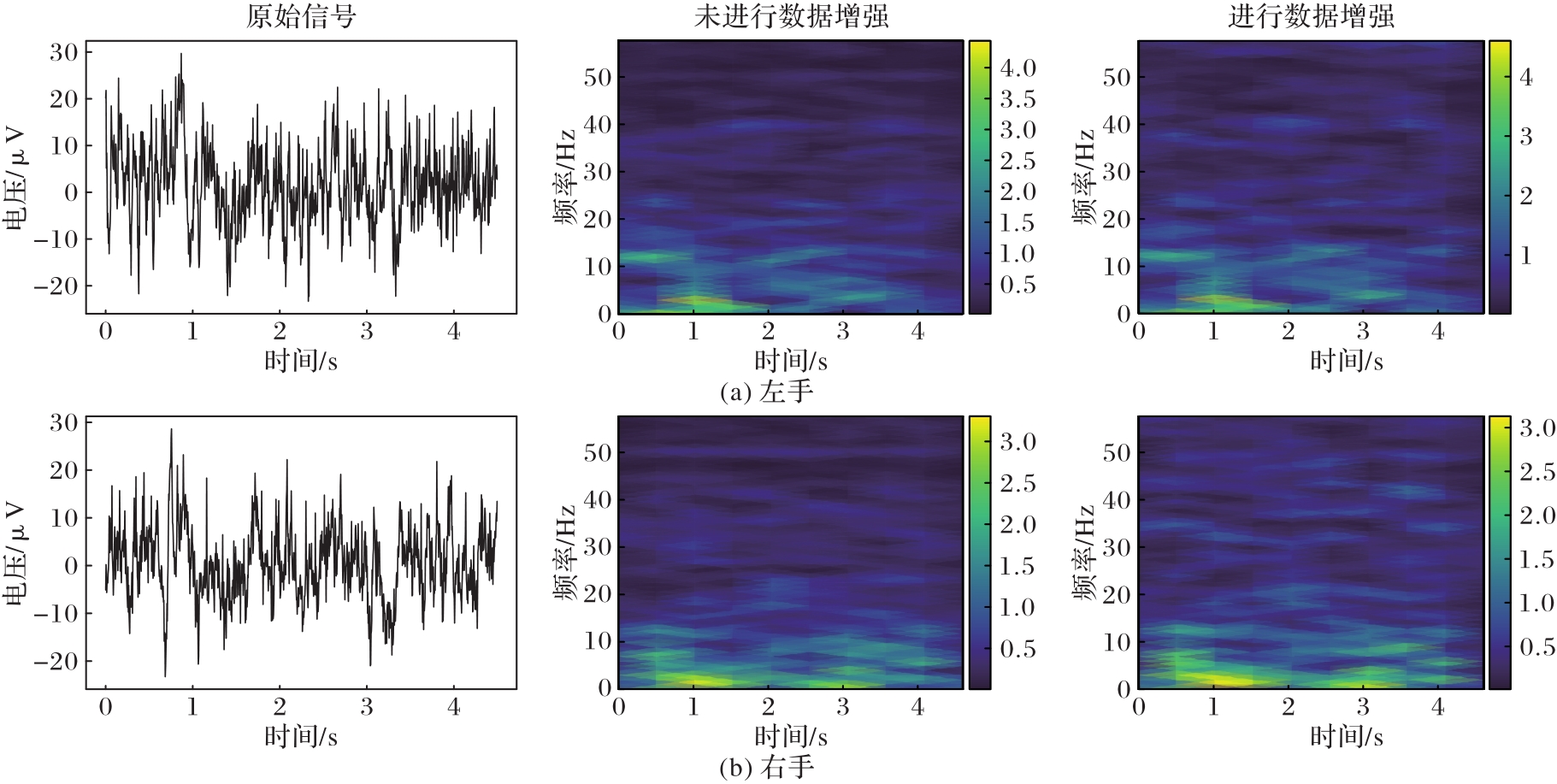

针对运动想象脑电（MI?EEG）多分类问题，在已有研究的基础上进行改进，构建了基于深度可分离卷积的轻量级卷积神经网络（L?Net）和轻量级混合网络（LH?Net），并在BCI竞赛Ⅳ-2a四分类数据集上进行了实验和分析，结果表明：L?Net比LH?Net可以更快地拟合数据，训练时间更短；但LH?Net的稳定性比L?Net更好，在测试集上的分类性能具有更好的稳健性，平均准确率和平均Kappa系数比L?Net分别提高了3.6个百分点和4.8个百分点。为了进一步提升模型分类性能，采用了基于时频域的高斯噪声添加新方法对训练样本进行数据增强（DA），并针对噪声的强度进行了仿真验证，推测出了两种模型的最优噪声强度的取值范围。仿真结果表明使用了该数据增强方法后，两种模型的平均准确率最少提高了4个百分点，四分类效果均得到了明显提升。

关键词: 脑电信号, 运动想象, 深度学习, 深度可分离卷积, 数据增强

Abstract:

Aiming at the multi?classification problem for Motor Imagery ElectroEncephaloGraphy （MI?EEG）， Lightweight convolutional neural Network （L?Net） and Lightweight Hybrid Network （LH?Net） based on deep separable convolution were built on the basis of existing research. Experiments and analyses were carried out on the BCI competition IV-2a data set. It was shown that L?Net could fit the data faster than LH?Net， and the training time was shorter. However， LH?Net is more stable than L?Net and has better robustness in classification performance on the test set， the average accuracy and average Kappa coefficient of LH?Net were increased by 3.6% and 4.8%， respectively compared with L?Net. In order to further improve the classification performance of the model， a new method of adding Gaussian noise based on the time?frequency domain was adopted to apply Data Augmentation （DA） on the training samples， and simulation verification of the noise intensity was carried out， thus the optimal noise intensity ranges of the two models were inferred. With the DA method， the average accuracies of the two models were increased by at least 4% in the simulation results， the four classification effects were significantly improved.

Key words: electroencephalography, motor imagery, deep learning, depth separable convolution, data augmentation

中图分类号:

TP391.4

彭禹, 宋耀莲, 杨俊. 基于数据增强的运动想象脑电分类[J]. 计算机应用, 2022, 42(11): 3625-3632.

Yu PENG, Yaolian SONG, Jun YANG. Motor imagery electroencephalography classification based on data augmentation[J]. Journal of Computer Applications, 2022, 42(11): 3625-3632.

图/表 14

参考文献 25

1	LONG J， LI Y， WANG H， et al. A hybrid brain computer interface to control the direction and speed of a simulated or real wheelchair［J］. IEEE Transactions on Neural Systems and Rehabilitation Engineering， 2012， 20（5）： 720-729. 10.1109/tnsre.2012.2197221
2	ANG K K， CHIN Z Y， WANG C， et al. Filter bank common spatial pattern algorithm on BCI competition IV datasets 2a and 2b［J］. Frontiers in Neuroscience， 2012， 6： Article 39. 10.3389/fnins.2012.00039
3	TONIN L， CARLSON T， LEEB R， et al. Brain‑controlled telepresence robot by motor‑disabled people［C］// Proceedings of the 2011 Annual International Conference of the IEEE Engineering in Medicine and Biology Society. Piscataway： IEEE， 2011： 4227-4230. 10.1109/iembs.2011.6091049
4	ACHARYA U R， SREEr S V， SWAPNA G， et al. Automated EEG analysis of epilepsy： a review［J］. Knowledge‑Based Systems， 2013， 45： 147-165. 10.1016/j.knosys.2013.02.014
5	HOSSAIN M S， AMIN S U， ALSULAIMAN M， et al. Applying deep learning for epilepsy seizure detection and brain mapping visualization［J］. ACM Transactions on Multimedia Computing， Communications， and Applications， 2019， 15（1）： 1-17. 10.1145/3241056
6	SAFI M S， SAFI S M M. Early detection of Alzheimer’s disease from EEG signals using Hjorth parameters［J］. Biomedical Signal Processing and Control， 2021， 65： 102338. 10.1016/j.bspc.2020.102338
7	ZHANG R， ZONG Q， DOU L， et al. Hybrid deep neural network using transfer learning for EEG motor imagery decoding［J］. Biomedical Signal Processing and Control， 2021， 63： 102144. 10.1016/j.bspc.2020.102144
8	CHIARELLI A M， CROCE P， MERLA A， et al. Deep learning for hybrid EEG‑fNIRS brain‑computer interface： application to motor imagery classification［J］. Journal of Neural Engineering， 2018， 15（3）： 036028. 10.1088/1741-2552/aaaf82
9	LAWHERN V J， SOLON A J， WAYTOWICH N R， et al. EEGNet： a compact convolutional neural network for EEG‑based brain–computer interfaces［J］. Journal of Neural Engineering， 2018， 15（5）： 056013. 10.1088/1741-2552/aace8c
10	SAKHAVI S， GUAN C， YAN S. Learning temporal information for brain‑computer interface using convolutional neural networks［J］. IEEE Transactions on Neural Networks and Learning Systems， 2018， 29（11）： 5619-5629. 10.1109/tnnls.2018.2789927
11	AMIN S U， ALSULAIMAN M， MUHAMMAD G， et al. Deep learning for EEG motor imagery classification based on multi‑layer CNNs feature fusion［J］. Future Generation Computer Systems， 2019， 101： 542-554. 10.1016/j.future.2019.06.027
12	杜秀丽，马振倩，邱少明，等.基于卷积注意力机制的运动想象脑电信号识别［J］.计算机工程与应用，2021，57（18）：181-185. 10.3778/j.issn.1002-8331.2006-0120
	DU X L， MA Z Q， QIU S M， et al. Motor imagery EEG signal recognition based on the convolutional attention mechanism［J］. Journal of Computer Engineering and Applications， 2021， 57（18）： 181-185. 10.3778/j.issn.1002-8331.2006-0120
13	SCHIRRMEISTER R T， SPRINGENBERG J T， FIEDERER L D J， et al. Deep learning with convolutional neural networks for EEG decoding and visualization［J］. Human Brain Mapping， 2017， 38（11）： 5391-5420. 10.1002/hbm.23730
14	WANG F， ZHONG S‑H， PENG J， et al. Data augmentation for EEG‑based emotion recognition with deep convolutional neural networks［C］// Proceedings of the 2018 International Conference on Multimedia Modeling， LNCS 10705. Cham： Springer， 2018： 82-93.
15	SCHWABEDAL J T C， SNYDER J C， CAKMAK A， et al. Addressing class imbalance in classification problems of noisy signals by using fourier transform surrogates［EB/OL］. （2019-01-28）［2021-06-19］. . 10.48550/arXiv.1806.08675
16	ZHANG K， XU G， HAN Z， et al. Data augmentation for motor imagery signal classification based on a hybrid neural network［J］. Sensors， 2020， 20（16）： 4485. 10.3390/s20164485
17	HINTON G E， SRIVASTAVA N， KRIZHEVSKY A， et al. Improving neural networks by preventing co‑adaptation of feature detectors［EB/OL］. ［2021-09-01］. .
18	CHAUDHARY S， TARAN S， BAJAJ V， et al. Convolutional neural network based approach towards motor imagery tasks EEG signals classification［J］. IEEE Sensors Journal， 2019， 19（12）： 4494-4500. 10.1109/jsen.2019.2899645
19	BAI S， KOLTER J Z， KOLTUN V. An empirical evaluation of generic convolutional and recurrent networks for sequence modeling［EB/OL］. （2018-04-19）［2021-06-19］. .
20	袁华，陈泽濠.基于时间卷积神经网络的短时交通流预测算法［J］.华南理工大学学报（自然科学版），2020，48（11）：107-113， 122. 10.12141/j.issn.1000-565X.190276
	YUAN H， CHEN Z H. Short‑term traffic flow prediction algorithm based on time convolutional neural network［J］. Journal of South China University of Technology （Natural Science Edition）， 2020，48（11）： 107-113， 122. 10.12141/j.issn.1000-565X.190276
21	周飞燕，金林鹏，董军.卷积神经网络研究综述［J］.计算机学报，2017，40（6）：1229-1251. 10.11897/SP.J.1016.2017.01229
	ZHOU F Y， JIN L P， DONG J. A survey of convolutional neural networks［J］. Chinese Journal of Computers，2017，40（6）： 1229-1251. 10.11897/SP.J.1016.2017.01229
22	TANGERMANN M， K‑R MÜLLER， AERTSEN A， et al. Review of the BCI Competition Ⅳ［J］. Frontiers in Neuroscience， 2012， 6： Article 00055. 10.3389/fnins.2012.00055
23	SAMIEE K， KOVACS P， GABBOUJ M. Epileptic seizure classification of EEG time‑series using rational discrete short‑time Fourier transform［J］. IEEE Transactions on Biomedical Engineering， 2014， 62（2）： 541-552. 10.1109/tbme.2014.2360101
24	ZHAO X， ZHANG H， ZHU G， et al. A multi‑branch 3D convolutional neural network for EEG‑based motor imagery classification［J］. IEEE Transactions on Neural Systems and Rehabilitation Engineering， 2019， 27（10）： 2164-2177. 10.1109/tnsre.2019.2938295
25	WU H， NIU Y， LI F， et al. A parallel multiscale filter bank convolutional neural networks for motor imagery EEG classification［J］. Frontiers in Neuroscience， 2019， 13： Article 01275. 10.3389/fnins.2019.01275

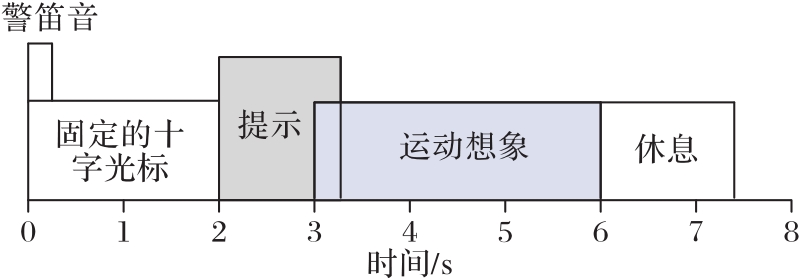

受试者	FBCSP		MSFBCNN^［25］		EEGNet^［9］		3DCNN^［24］		L‑Net		LH‑Net
受试者	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa
均值	66.18	54.88	74.91	66.50	73.42	64.53	76.22	68.30	74.22	65.62	77.83	70.44
A01	73.44	64.57	81.60	75.41	83.33	77.73	81.22	74.96	81.14	74.86	79.36	72.48
A02	56.08	41.41	64.15	52.20	63.80	51.68	67.95	57.27	64.66	52.89	64.31	52.46
A03	80.42	73.88	86.98	82.60	88.76	84.98	84.09	78.78	84.98	79.96	91.57	88.76
A04	57.68	43.59	68.14	57.42	62.41	49.92	65.69	54.25	71.05	61.31	70.18	60.19
A05	57.38	43.13	71.27	61.58	58.72	44.97	70.58	60.78	71.37	61.87	74.63	66.18
A06	49.48	32.63	63.37	51.11	58.51	44.62	67.57	56.76	56.28	41.63	66.97	55.97
A07	81.25	74.97	90.54	87.36	84.81	79.72	85.87	81.16	83.03	77.42	85.56	80.78
A08	73.52	64.63	77.87	70.47	82.12	76.08	84.94	79.91	77.86	70.48	83.02	77.36
A09	66.36	55.12	70.31	60.35	78.30	71.06	78.10	70.80	77.65	70.20	84.84	79.78

受试者	FBCSP		MSFBCNN^［25］		EEGNet^［9］		3DCNN^［24］		L‑Net		LH‑Net
受试者	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa	Accuracy	Kappa
均值	66.18	54.88	74.91	66.50	73.42	64.53	76.22	68.30	74.22	65.62	77.83	70.44
A01	73.44	64.57	81.60	75.41	83.33	77.73	81.22	74.96	81.14	74.86	79.36	72.48
A02	56.08	41.41	64.15	52.20	63.80	51.68	67.95	57.27	64.66	52.89	64.31	52.46
A03	80.42	73.88	86.98	82.60	88.76	84.98	84.09	78.78	84.98	79.96	91.57	88.76
A04	57.68	43.59	68.14	57.42	62.41	49.92	65.69	54.25	71.05	61.31	70.18	60.19
A05	57.38	43.13	71.27	61.58	58.72	44.97	70.58	60.78	71.37	61.87	74.63	66.18
A06	49.48	32.63	63.37	51.11	58.51	44.62	67.57	56.76	56.28	41.63	66.97	55.97
A07	81.25	74.97	90.54	87.36	84.81	79.72	85.87	81.16	83.03	77.42	85.56	80.78
A08	73.52	64.63	77.87	70.47	82.12	76.08	84.94	79.91	77.86	70.48	83.02	77.36
A09	66.36	55.12	70.31	60.35	78.30	71.06	78.10	70.80	77.65	70.20	84.84	79.78

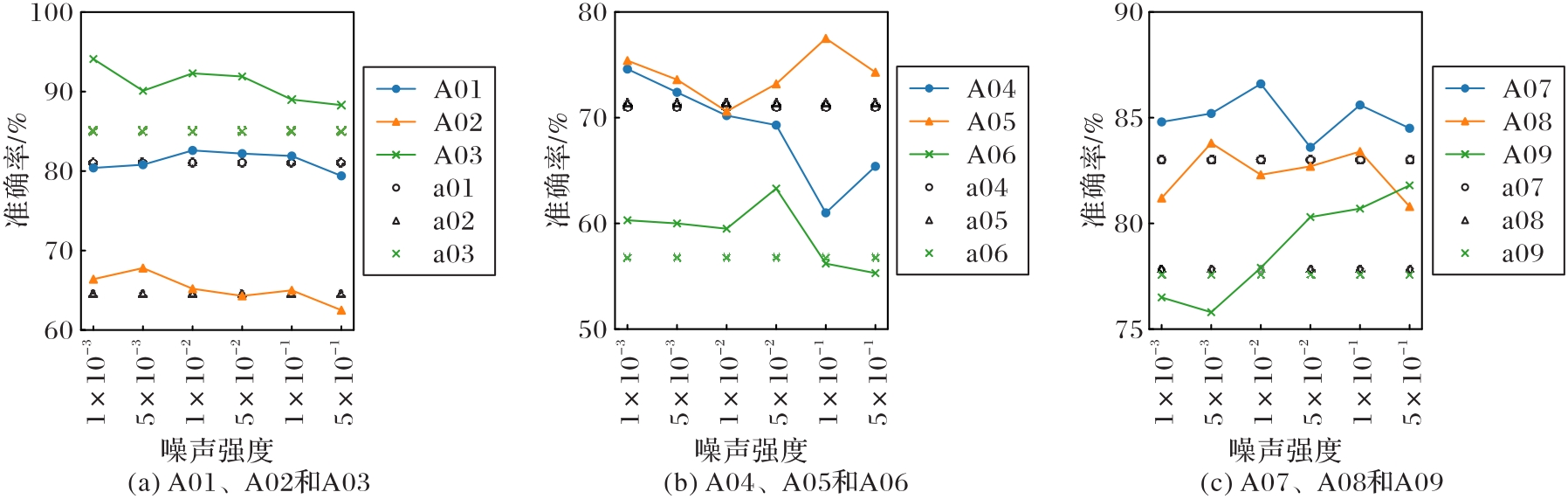

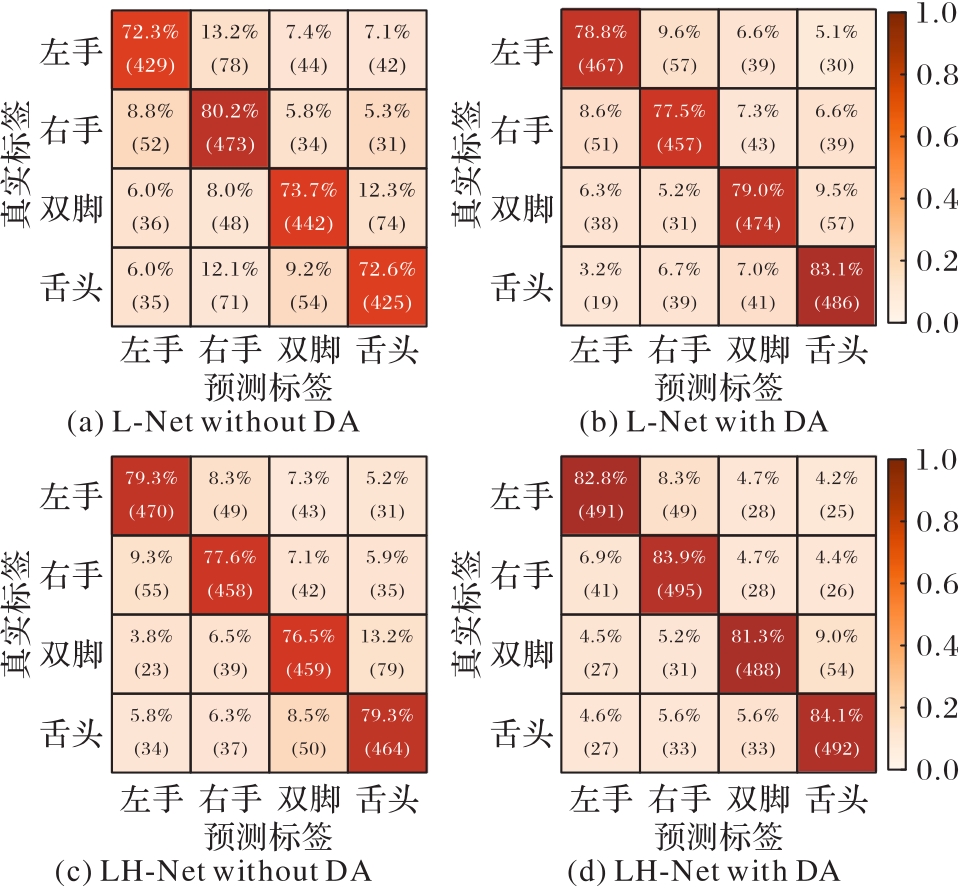

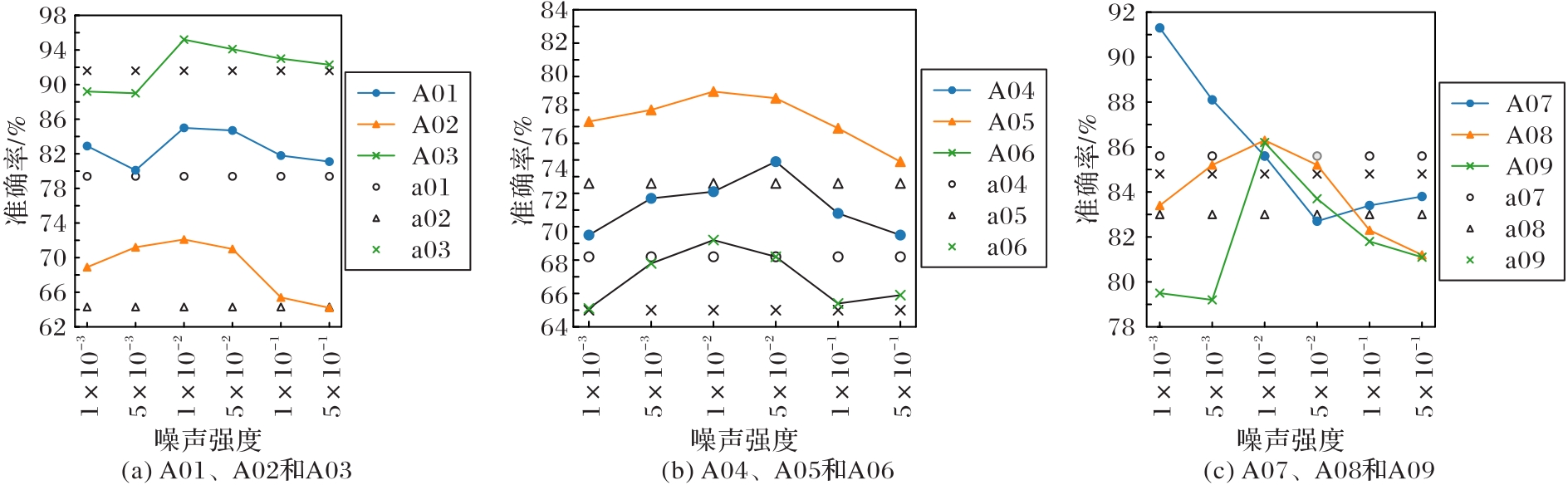

受试者	L‑Net		L‑Net（NA）		L‑Net+（STFT+NA）		LH‑Net		LH‑Net（NA）		LH‑Net+（STFT+NA）
受试者	Acc	Kappa	Acc	Kappa	Acc	Kappa	Acc	Kappa	Acc	Kappa	Acc	Kappa
均值	74.22	65.62	75.14	66.97	79.12	72.17	77.83	70.44	79.28	72.39	82.67	76.90
A01	81.14	74.86	81.85	75.81	82.56	76.73	79.36	72.48	80.07	73.43	85.05	80.06
A02	64.66	52.89	67.49	56.69	67.84	57.16	64.31	52.46	70.32	60.46	72.79	63.74
A03	84.98	79.96	86.45	81.92	94.14	92.19	91.57	88.76	92.31	89.74	95.24	93.65
A04	71.05	61.31	69.30	60.02	74.56	66.05	70.18	60.19	72.36	63.11	75.88	67.83
A05	71.37	61.87	71.38	61.92	77.54	70.04	74.63	66.18	76.09	68.13	80.07	73.43
A06	56.28	41.63	57.21	42.95	63.26	51.06	66.97	55.97	69.30	59.08	71.16	61.56
A07	83.03	77.42	84.84	79.82	86.64	82.20	85.56	80.78	87.36	83.17	91.33	88.44
A08	77.86	70.48	80.44	73.92	83.76	78.35	83.02	77.36	81.24	75.10	86.35	81.80
A09	77.65	70.20	77.27	69.66	81.82	75.72	84.84	79.78	84.47	79.30	86.20	81.59

受试者	L‑Net		L‑Net（NA）		L‑Net+（STFT+NA）		LH‑Net		LH‑Net（NA）		LH‑Net+（STFT+NA）
受试者	Acc	Kappa	Acc	Kappa	Acc	Kappa	Acc	Kappa	Acc	Kappa	Acc	Kappa
均值	74.22	65.62	75.14	66.97	79.12	72.17	77.83	70.44	79.28	72.39	82.67	76.90
A01	81.14	74.86	81.85	75.81	82.56	76.73	79.36	72.48	80.07	73.43	85.05	80.06
A02	64.66	52.89	67.49	56.69	67.84	57.16	64.31	52.46	70.32	60.46	72.79	63.74
A03	84.98	79.96	86.45	81.92	94.14	92.19	91.57	88.76	92.31	89.74	95.24	93.65
A04	71.05	61.31	69.30	60.02	74.56	66.05	70.18	60.19	72.36	63.11	75.88	67.83
A05	71.37	61.87	71.38	61.92	77.54	70.04	74.63	66.18	76.09	68.13	80.07	73.43
A06	56.28	41.63	57.21	42.95	63.26	51.06	66.97	55.97	69.30	59.08	71.16	61.56
A07	83.03	77.42	84.84	79.82	86.64	82.20	85.56	80.78	87.36	83.17	91.33	88.44
A08	77.86	70.48	80.44	73.92	83.76	78.35	83.02	77.36	81.24	75.10	86.35	81.80
A09	77.65	70.20	77.27	69.66	81.82	75.72	84.84	79.78	84.47	79.30	86.20	81.59

模型	总时间	均值
L‑Net	783	87
LH‑Net	944	105
L‑Net+DA	1 498	166
LH‑Net+DA	1 942	216
