动态场景下基于语义和光流约束的视觉同步定位与地图构建

doi:10.11772/j.issn.1001-9081.2021010003

《计算机应用》唯一官方网站 ›› 2021, Vol. 41 ›› Issue (11): 3337-3344.DOI: 10.11772/j.issn.1001-9081.2021010003

• 多媒体计算与计算机仿真 • 上一篇下一篇

动态场景下基于语义和光流约束的视觉同步定位与地图构建

付豪, 徐和根(), 张志明, 齐少华

同济大学电子与信息工程学院，上海 201804

收稿日期:2021-01-05 修回日期:2021-03-12 接受日期:2021-03-19 发布日期:2021-11-29 出版日期:2021-11-10
通讯作者: 徐和根
作者简介:付豪（1996—），男，安徽合肥人，硕士研究生，主要研究方向：视觉同步定位与地图构建、深度学习、机器视觉
徐和根（1972—），男，安徽安庆人，副教授，博士，主要研究方向：图像处理、机器视觉、模式识别、移动机器人
张志明（1978—），男，陕西西安人，讲师，博士，主要研究方向：嵌入式系统、深度学习
齐少华（1995—），男，湖南常德人，硕士研究生，主要研究方向：视觉同步定位与地图构建、深度学习、增强现实。

Visual simultaneous localization and mapping based on semantic and optical flow constraints in dynamic scenes

Hao FU, Hegen XU(), Zhiming ZHANG, Shaohua QI

College of Electronic and Information Engineering，Tongji University，Shanghai 201804，China

Received:2021-01-05 Revised:2021-03-12 Accepted:2021-03-19 Online:2021-11-29 Published:2021-11-10
Contact: Hegen XU
About author:FU Hao，born in 1996，M. S. candidate. His research interests include visual simultaneous localization and mapping，deep learning， machine vision
XU Hegen，born in 1972，Ph. D.，associate professor. His research interests include image processing，machine vision，pattern recognition， mobile robotics
ZHANG Zhiming，born in 1978，Ph. D. lecturer. His research interests include embedded system，deep learning
QI Shaohua，born in 1995，M. S. candidate. His research interests include visual simultaneous localization and mapping，deep learning， augmented reality.

摘要/Abstract

摘要：

针对动态场景下的定位与静态语义地图构建问题，提出了一种基于语义和光流约束的动态环境下的同步定位与地图构建（SLAM）算法，以降低动态物体对定位与建图的影响。首先，对于输入的每一帧，通过语义分割获得图像中物体的掩模，再通过几何方法过滤不符合极线约束的特征点；接着，结合物体掩模与光流计算出每个物体的动态概率，根据动态概率过滤特征点以得到静态特征点，再利用静态特征点进行后续的相机位姿估计；然后，基于RGB-D图片和物体动态概率建立静态点云，并结合语义分割建立语义八叉树地图。最后，基于静态点云与语义分割创建稀疏语义地图。公共TUM数据集上的测试结果表明，高动态场景下，所提算法与ORB-SLAM2相比，在绝对轨迹误差和相对位姿误差上能取得95%以上的性能提升，与DS-SLAM、DynaSLAM相比分别减小了41%和11%的绝对轨迹误差，验证了该算法在高动态场景中具有较好的定位精度和鲁棒性。地图构建的实验结果表明，所提算法创建了静态语义地图，与点云地图相比，稀疏语义地图的存储空间需求量降低了99%。

关键词: 同步定位与地图构建, 动态场景, 语义地图, 语义分割, 动态特征点过滤

Abstract:

For the localization and static semantic mapping problems in dynamic scenes， a Simultaneous Localization And Mapping （SLAM） algorithm in dynamic scenes based on semantic and optical flow constraints was proposed to reduce the impact of moving objects on localization and mapping. Firstly， for each frame of the input， the masks of the objects in the frame were obtained by semantic segmentation， then the feature points that do not meet the epipolar constraint were filtered out by the geometric method. Secondly， the dynamic probability of each object was calculated by combining the object masks with the optical flow， the feature points were filtered by the dynamic probabilities to obtain the static feature points， and the static feature points were used for the subsequent camera pose estimation. Then， the static point cloud was created based on RGB-D images and object dynamic probabilities， and the semantic octree map was built by combining the semantic segmentation. Finally， the sparse semantic map was created based on the static point cloud and the semantic segmentation. Test results on the public TUM dataset show that， in highly dynamic scenes， the proposed algorithm improves the performance on both the absolute trajectory error and relative pose error by more than 95% compared with ORB-SLAM2， and reduces the absolute trajectory error by 41% and 11% compared with DS-SLAM and DynaSLAM respectively， which verifies that the proposed algorithm has better localization accuracy and robustness in highly dynamic scenes. The experimental results of mapping show that the proposed algorithm creates a static semantic map， and the storage space requirement of the sparse semantic map is reduced by 99% compared to that of the point cloud map.

Key words: Simultaneous Localization And Mapping (SLAM), dynamic scene, semantic map, semantic segmentation, dynamic feature point filtering

中图分类号:

TP249

付豪, 徐和根, 张志明, 齐少华. 动态场景下基于语义和光流约束的视觉同步定位与地图构建[J]. 计算机应用, 2021, 41(11): 3337-3344.

Hao FU, Hegen XU, Zhiming ZHANG, Shaohua QI. Visual simultaneous localization and mapping based on semantic and optical flow constraints in dynamic scenes[J]. Journal of Computer Applications, 2021, 41(11): 3337-3344.

图/表 21

图1 本文算法总体框架

Fig. 1 Overall framework of proposed algorithm

图2 动态特征点过滤算法的框架

Fig. 2 Framework of dynamic feature point filtering algorithm

图3 语义分割网络的分割结果

Fig. 3 Segmentation results of semantic segmentation network

图4 对极几何示意图

Fig. 4 Schematic diagram of epipolar geometry

图5 直接计算光流的结果

Fig. 5 Results of direct calculation of optical flow

图6 矫正后的光流计算结果

Fig. 6 Results of optical flow calculation after correction

图7 根据动态物体掩膜和光流过滤动态点建立静态点云图

Fig. 7 Using moving object masks and optical flow to filter out dynamic points forconstructing static point cloud map

图8 基于语义分割的点云分割结果

Fig. 8 Point cloud segmentation results based onsemantic segmentation

图9 物体包围盒

Fig. 9 Object bounding box

图10 语义地图更新流程

Fig. 10 Flow chart of semantic map updating

表1 绝对轨迹误差结果比较

Tab. 1 Result comparison of absolute trajectory error

序列	绝对轨迹误差/m								本文算法的性能提升/%
	ORB-SLAM2				本文算法				本文算法的性能提升/%
	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE
W-hs	0.599 9	0.566 3	0.329 7	0.684 5	0.021 7	0.018 4	0.013 6	0.025 6	96.4	96.8	95.9	96.3
W-rpy	0.686 2	0.623 3	0.408 7	0.799 1	0.025 9	0.020 5	0.019 4	0.032 4	96.2	96.7	95.3	95.9
W-static	0.287 6	0.245 9	0.133 9	0.317 3	0.005 9	0.005 4	0.003 1	0.006 7	97.9	97.8	97.6	97.9
W-xyz	0.370 5	0.650 0	0.645 3	0.744 1	0.013 1	0.011 4	0.007 5	0.015 1	96.5	98.2	98.8	98.0
S-hs	0.014 1	0.011 4	0.011 8	0.018 4	0.013 7	0.011 3	0.010 6	0.017 3	2.6	0.7	$-$ 15.0	5.7
S-rpy	0.016 0	0.010 9	0.016 1	0.022 6	0.013 7	0.010 6	0.010 0	0.017 0	14.2	2.9	37.4	25.0

表1 绝对轨迹误差结果比较

Tab. 1 Result comparison of absolute trajectory error

序列	绝对轨迹误差/m								本文算法的性能提升/%
	ORB-SLAM2				本文算法				本文算法的性能提升/%
	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE
W-hs	0.599 9	0.566 3	0.329 7	0.684 5	0.021 7	0.018 4	0.013 6	0.025 6	96.4	96.8	95.9	96.3
W-rpy	0.686 2	0.623 3	0.408 7	0.799 1	0.025 9	0.020 5	0.019 4	0.032 4	96.2	96.7	95.3	95.9
W-static	0.287 6	0.245 9	0.133 9	0.317 3	0.005 9	0.005 4	0.003 1	0.006 7	97.9	97.8	97.6	97.9
W-xyz	0.370 5	0.650 0	0.645 3	0.744 1	0.013 1	0.011 4	0.007 5	0.015 1	96.5	98.2	98.8	98.0
S-hs	0.014 1	0.011 4	0.011 8	0.018 4	0.013 7	0.011 3	0.010 6	0.017 3	2.6	0.7	$-$ 15.0	5.7
S-rpy	0.016 0	0.010 9	0.016 1	0.022 6	0.013 7	0.010 6	0.010 0	0.017 0	14.2	2.9	37.4	25.0

表2 相对位姿误差的平移误差结果比较

Tab. 2 Result comparison of translation error of relative pose error

序列	相对平移误差/m								本文算法的性能提升/%
	ORB-SLAM2				本文算法				本文算法的性能提升/%
	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE
W-hs	0.830 9	0.761 2	0.605 4	1.028 1	0.031 5	0.028 4	0.017 3	0.036 0	96.2	96.3	97.1	96.5
W-rpy	0.991 9	0.919 7	0.650 7	1.186 0	0.038 9	0.032 3	0.026 0	0.046 7	96.1	96.5	96.0	96.1
W-static	0.318 4	0.109 2	0.325 6	0.455 4	0.008 5	0.007 9	0.004 1	0.009 4	97.3	92.7	98.7	97.9
W-xyz	0.892 5	0.870 8	0.629 1	1.091 9	0.019 3	0.017 3	0.010 5	0.022 0	97.8	98.0	98.3	98.0
S-hs	0.020 7	0.016 5	0.017 6	0.027 2	0.020 4	0.017 1	0.015 2	0.025 4	1.6	$-$ 3.9	13.6	6.5
S-rpy	0.021 5	0.018 7	0.025 4	0.033 3	0.025 4	0.012 4	0.022 2	0.037 3	$-$ 18.4	33.6	12.8	$-$ 12.0

表2 相对位姿误差的平移误差结果比较

Tab. 2 Result comparison of translation error of relative pose error

序列	相对平移误差/m								本文算法的性能提升/%
	ORB-SLAM2				本文算法				本文算法的性能提升/%
	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE
W-hs	0.830 9	0.761 2	0.605 4	1.028 1	0.031 5	0.028 4	0.017 3	0.036 0	96.2	96.3	97.1	96.5
W-rpy	0.991 9	0.919 7	0.650 7	1.186 0	0.038 9	0.032 3	0.026 0	0.046 7	96.1	96.5	96.0	96.1
W-static	0.318 4	0.109 2	0.325 6	0.455 4	0.008 5	0.007 9	0.004 1	0.009 4	97.3	92.7	98.7	97.9
W-xyz	0.892 5	0.870 8	0.629 1	1.091 9	0.019 3	0.017 3	0.010 5	0.022 0	97.8	98.0	98.3	98.0
S-hs	0.020 7	0.016 5	0.017 6	0.027 2	0.020 4	0.017 1	0.015 2	0.025 4	1.6	$-$ 3.9	13.6	6.5
S-rpy	0.021 5	0.018 7	0.025 4	0.033 3	0.025 4	0.012 4	0.022 2	0.037 3	$-$ 18.4	33.6	12.8	$-$ 12.0

表3 相对位姿误差的旋转误差结果比较

Tab. 3 Result comparison of rotation error of relative pose error

序列	相对旋转误差/（°）								本文算法的性能提升/%
	ORB-SLAM2				本文算法				本文算法的性能提升/%
	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE	平均数	中位数	SD	RMSE
W-hs	19.485 0	16.638 0	13.369 0	23.631 0	0.755 3	0.704 0	0.372 8	0.842 2	96.1	95.8	97.2	96.4
W-rpy	16.920 0	14.999 0	12.646 0	21.124 0	0.803 4	0.711 0	0.463 0	0.927 2	95.3	95.3	96.3	95.6
W-static	5.569 5	1.886 2	5.634 1	7.922 3	0.246 4	0.233 3	0.114 5	0.271 7	95.6	87.6	98.0	96.6
W-xyz	16.338 0	15.561 0	11.638 0	20.059 0	0.490 4	0.408 6	0.395 2	0.629 8	97.0	97.4	96.6	96.9
S-hs	0.661 3	0.624 3	0.307 8	0.729 4	0.633 5	0.596 4	0.294 4	0.698 5	4.2	4.5	4.3	4.2
S-rpy	0.783 1	0.666 3	0.512 1	0.935 7	0.751 0	0.641 3	0.510 1	0.921 7	4.1	3.8	0.4	1.5

图11 实验室环境图片

Fig. 11 Photograph of laboratory environment

表4 不同算法的绝对轨迹误差对比 ( m)

Tab. 4 Comparison of absolute trajectory error of different algorithms

序列	DS-SLAM	DynaSLAM	本文算法
W-hs	0.030 3	0.025	0.025 6
W-rpy	0.444 2	0.040	0.032 4
W-static	0.008 1	0.009	0.006 7
W-xyz	0.024 7	0.015	0.015 1

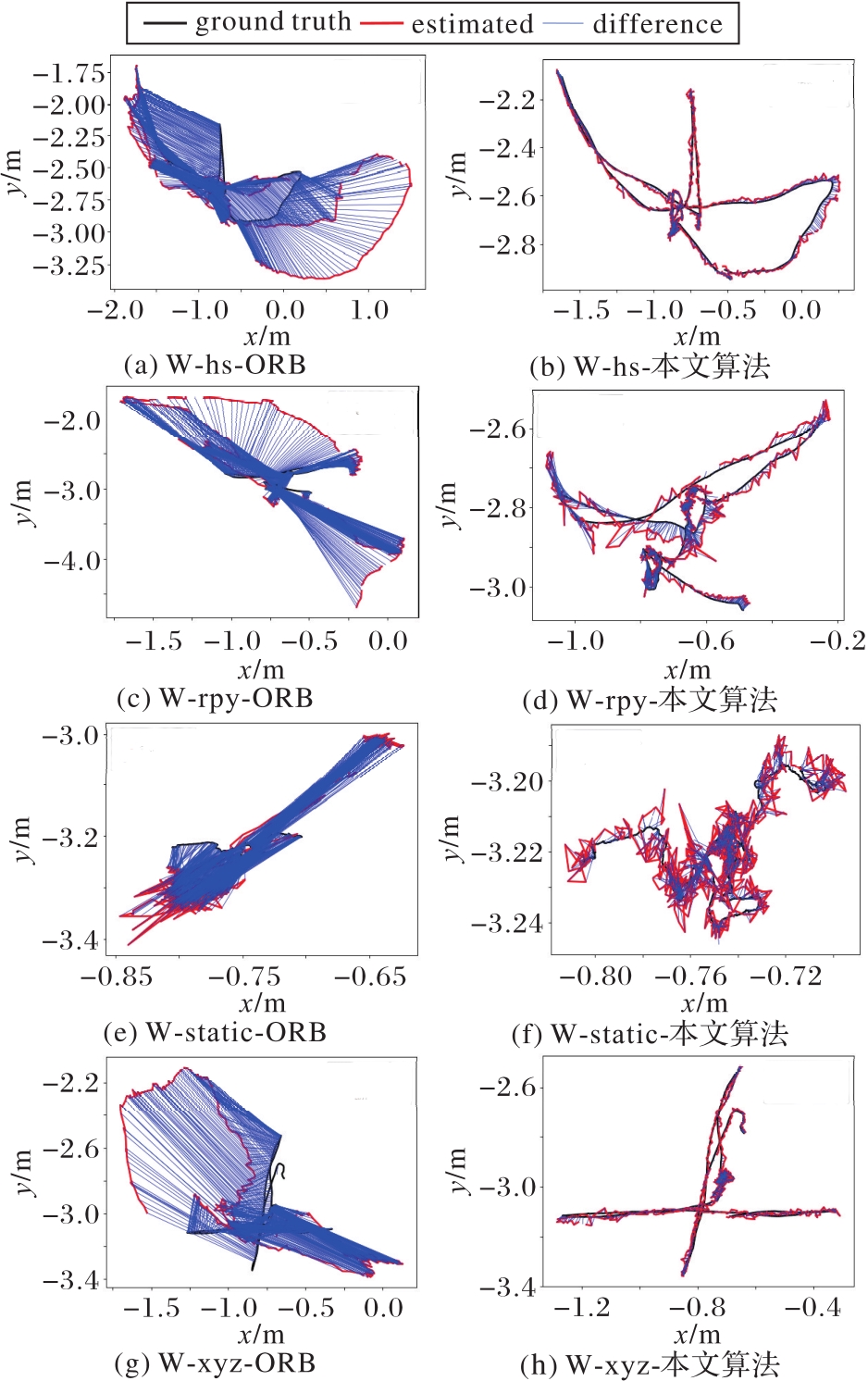

图12 不同算法在高动态场景下估计的轨迹对比

Fig. 12 Comparison of trajectories estimated by different algorithms in highly dynamic scenes

图13 实验室环境下不同算法估计的轨迹

Fig. 13 Trajectories estimated by different algorithms in laboratory environment

表5 不同模块的运行时间

Tab. 5 Running times of different modules

模块	运行时间/ms
ORB特征提取	9.0
语义分割	169.4
动态特征点过滤	51.3

图14 稠密点云地图

Fig. 14 Dense point cloud map

图15 语义地图

Fig. 15 Semantic map

表6 地图文件存储空间对比

Tab. 6 Comparison of map file storage space

轨迹	地图文件存储空间/MB
轨迹	点云地图	八叉树地图	稀疏语义地图
W-xyz	13.3	0.37	0.004
W-static	15.5	0.18	0.004
