融合累积分布函数和通道注意力机制的DeepLabV3+图像分割算法

doi:10.11772/j.issn.1001-9081.2022020210

《计算机应用》唯一官方网站 ›› 2023, Vol. 43 ›› Issue (3): 936-942.DOI: 10.11772/j.issn.1001-9081.2022020210

所属专题：多媒体计算与计算机仿真

• 多媒体计算与计算机仿真 • 上一篇下一篇

融合累积分布函数和通道注意力机制的DeepLabV3+图像分割算法

何雪东¹, 宣士斌¹^,²(), 王款¹, 陈梦楠¹

^1.广西民族大学人工智能学院，南宁 530006
^2.广西混杂计算与集成电路设计分析重点实验室（广西民族大学），南宁 530006

收稿日期:2022-02-24 修回日期:2022-05-25 接受日期:2022-05-25 发布日期:2022-08-16 出版日期:2023-03-10
通讯作者: 宣士斌
作者简介:何雪东（1997—），男，吉林松原人，硕士研究生，CCF会员，主要研究方向：语义分割、计算机视觉
宣士斌（1964—），男，安徽无为人，教授，博士，主要研究方向：图像处理与识别
王款（1995—），男，江苏海安人，硕士研究生，主要研究方向：姿态估计、深度学习
陈梦楠（1997—），男，山西长治人，硕士研究生，主要研究方向：算法优化、计算智能。
基金资助:
国家自然科学基金资助项目(61866003)

DeepLabV3+ image segmentation algorithm fusing cumulative distribution function and channel attention mechanism

Xuedong HE¹, Shibin XUAN¹^,²(), Kuan WANG¹, Mengnan CHEN¹

^1.School of Artificial Intelligence，Guangxi Minzu University，Nanning Guangxi 530006，China
^2.Guangxi Key Laboratory of Hybrid Computation and IC Design and Analysis （Guangxi Minzu University），Nanning Guangxi 530006，China

Received:2022-02-24 Revised:2022-05-25 Accepted:2022-05-25 Online:2022-08-16 Published:2023-03-10
Contact: Shibin XUAN
About author:HE Xuedong， born in 1997， M. S. candidate. His research interests include semantic segmentation， computer vision.
WANG Kuan， born in 1995， M. S. candidate. His research interests include pose estimation， deep learning.
CHEN Mengnan， born in 1997， M. S. candidate. His research interests include arithmetic algorithm optimization， computational intelligence.
Supported by:
National Natural Science Foundation of China(61866003)

摘要/Abstract

摘要：

为了解决DeepLabV3+在语义分割时未充分利用主干的低级特征，以及大倍数上采样造成有效特征缺失的问题，提出一种累积分布通道注意力DeepLabV3+（CDCA-DLV3+）模型。首先，基于累积分布函数和通道注意力提出了累积分布通道注意力（CDCA）；然后，利用CDCA获取主干部分有效的低级特征；最后，采用特征金字塔网络（FPN）进行特征融合和逐步上采样，从而避免大倍数上采样所造成的特征损失。CDCA-DLV3+模型在Pascal VOC 2012验证集与Cityscapes数据集上的平均交并比（mIoU）分别为80.09%和80.11%，相较于DeepLabV3+模型分别提升1.24和1.02个百分点。实验结果表明，所提模型分割结果更加精确。

关键词: 深度学习, 图像语义分割, 通道注意力机制, DeepLabV3+, 累积分布函数

Abstract:

In order to solve the problems that the low-level features of the backbone are not fully utilized， and the effective features are lost due to large-times upsampling in DeepLabV3+ semantic segmentation， a Cumulative Distribution Channel Attention DeepLabV3+ （CDCA-DLV3+） model was proposed. Firstly， a Cumulative Distribution Channel Attention （CDCA） was proposed based on the cumulative distribution function and channel attention. Then， the cumulative distribution channel attention was used to obtain the effective low-level features of the backbone part. Finally， the Feature Pyramid Network （FPN） was adopted for feature fusion and gradual upsampling to avoid the feature loss caused by large-times upsampling. On validation set Pascal Visual Object Classes （VOC）2012 and dataset Cityscapes， the mean Intersection over Union （mIoU） of CDCA-DLV3+ model was 80.09% and 80.11% respectively， which was 1.24 percentage points and 1.02 percentage points higher than that of DeepLabV3+ model. Experimental results show that the proposed model has more accurate segmentation results.

Key words: deep learning, image semantic segmentation, channel attention mechanism, DeepLabV3+, cumulative distribution function

中图分类号:

TP183

何雪东, 宣士斌, 王款, 陈梦楠. 融合累积分布函数和通道注意力机制的DeepLabV3+图像分割算法[J]. 计算机应用, 2023, 43(3): 936-942.

Xuedong HE, Shibin XUAN, Kuan WANG, Mengnan CHEN. DeepLabV3+ image segmentation algorithm fusing cumulative distribution function and channel attention mechanism[J]. Journal of Computer Applications, 2023, 43(3): 936-942.

图/表 10

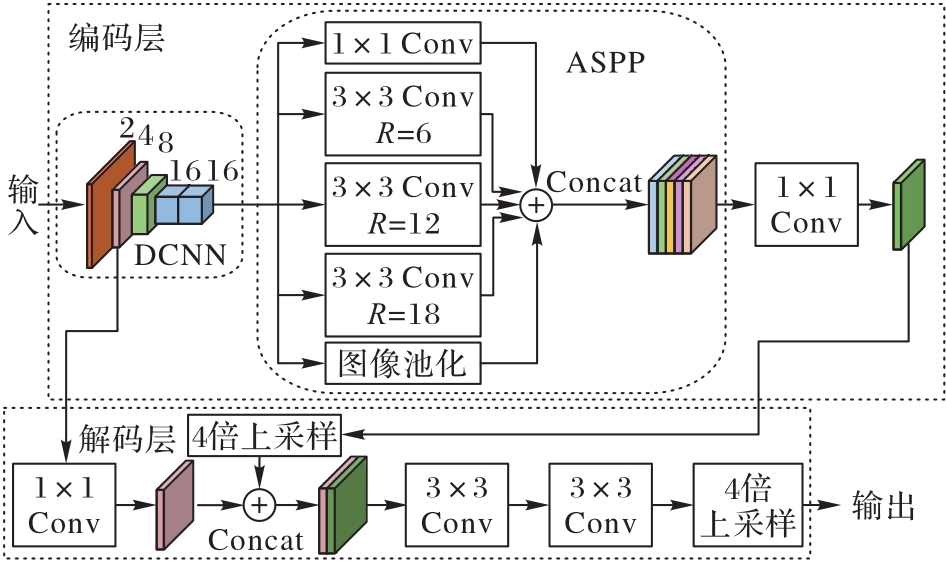

图1 DeepLabV3+网络结构

Fig.1 DeepLabV3+ network structure

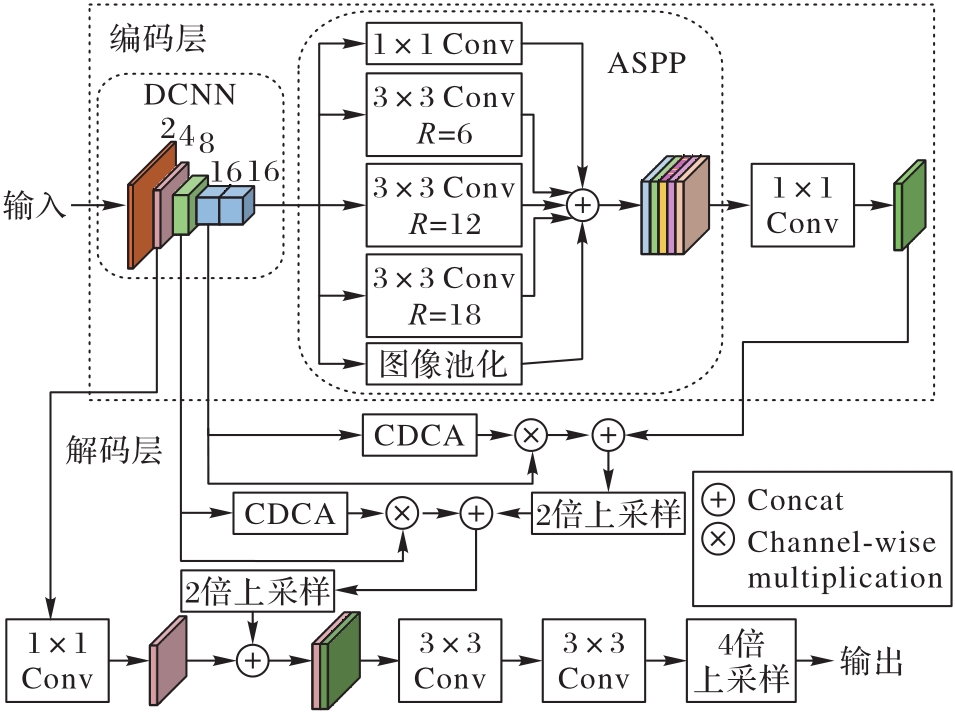

图2 CDCA-DLV3+网络结构

Fig.2 CDCA-DLV3+ network structure

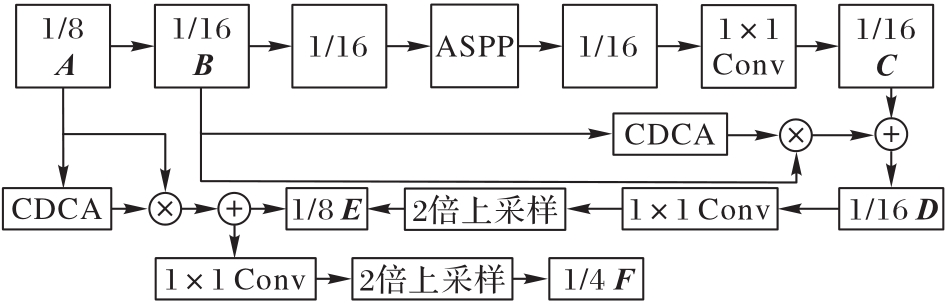

图3 CDCA-DLV3+网络结构细节

Fig.3 CDCA-DLV3+ network structure details

图4 累积分布通道注意力模块结构

Fig.4 Structure of CDCA module

图5 特征金字塔网络结构

Fig.5 Feature pyramid network structure

表1 机器软硬件配置

Tab. 1 Machine software and hardware configuration

软硬件配置	配置详情
CPU	Intel Xeon Silver 4114
内存	256 GB
显卡	RTX 8000
操作系统	Ubuntu 20.04
CUDA	Cuda 11.4
Python	Python 3.6
Pytorch	Pytorch 1.8.1

表2 CDCA模块以及ASPP空洞率对网络的影响

Tab. 2 Influence of CDCA module and ASPP atrous rate on network

1/8	1/16	ASPP空洞率	mIoU/%	浮点运算量/GFLOPs	参数量/10⁶
—	—	（6，12，18）	78.85	92.82	59.23
􀳫	—		79.30	93.66	59.43
—	􀳫		79.02	108.44	60.94
􀳫	􀳫		79.56	121.71	62.18
—	—	（4，8，12，16）	79.14	98.03	64.02
􀳫	—		80.09	98.87	64.22
—	􀳫		79.29	113.65	65.72
􀳫	􀳫		79.80	126.92	66.96

表3 不同模型的对比结果

Tab. 3 Comparison results of different models

模型	mIoU/%	浮点运算量/GFLOPs	参数量/10⁶	训练时间/h
DeepLabV2	76.35	75.40	61.41	—
DeepLabV3	77.21	71.16	58.04	—
DeepLabV3+	78.85	92.93	59.23	9.8
改进DeepLabV3+	79.97	99.53	64.65	—
模型1	79.30	93.66	59.43	10.0
模型2	80.09	98.87	64.22	11.2

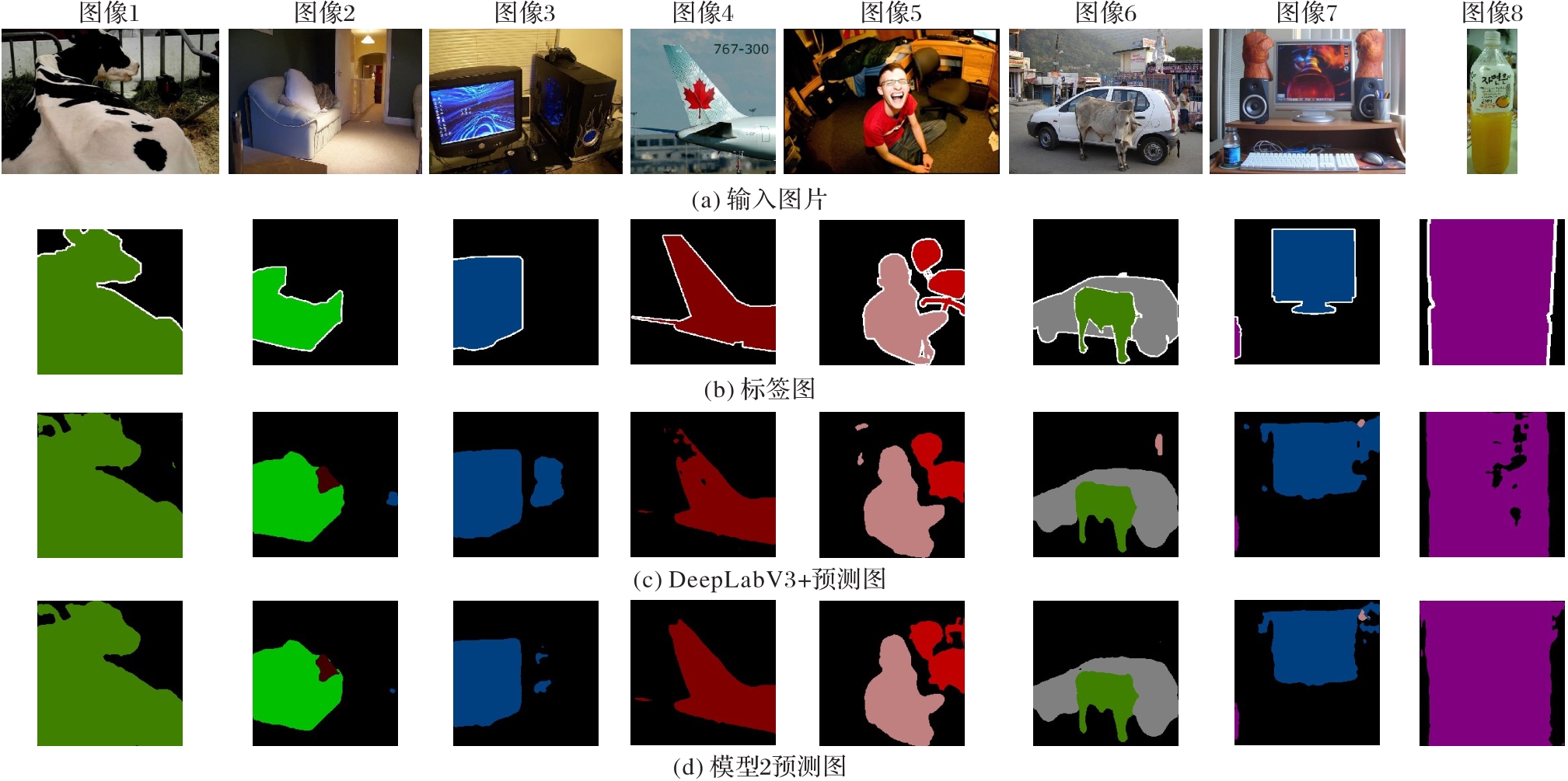

图6 PACAL数据集上模型2与DeepLabV3+网络预测图对比

Fig.6 Prediction graph comparison between Model 2 and DeepLabV3+ network on PASCAL dataset

表4 在Cityscapes数据集上的mIoU对比 (%)

Tab. 4 mIoU comparison on Cityscapes dataset

模型	mIoU
DeepLab V3+	79.09
模型1	79.68
模型2	80.11
