CT图像环形伪影去除方法研究现状及展望

唐瑶瑶¹^,², 朱叶晨²^,³, 刘仰川²^,³(), 高欣¹^,²^,³

^1.山东中医药大学智能与信息工程学院, 济南 250355
^2.济南国科医工科技发展有限公司, 济南 250101
^3.中国科学院苏州生物医学工程技术研究所医学影像技术研究室, 江苏苏州 215163

收稿日期:2023-03-23 修回日期:2023-06-12 接受日期:2023-06-14 发布日期:2023-12-21 出版日期:2024-03-10
通讯作者: 刘仰川
作者简介:唐瑶瑶（1998—），女，江苏徐州人，硕士研究生，主要研究方向：医学图像处理与分析
朱叶晨（1993—），男，江苏苏州人，助理研究员，硕士，主要研究方向：低剂量CT成像
高欣（1975—），男，吉林吉林人，研究员，博士，主要研究方向：低剂量锥束CT、手术导航及机器人、基于智能计算的精准医疗。
基金资助:
国家重点研发计划项目(2022YFC2408400);国家自然科学基金资助项目(81871439);山东省重点研发计划项目(2021SFGC0104);江苏省重点研发计划项目(BE2021663);苏州科技计划项目(SJC20211014)

Research status and prospect of CT image ring artifact removal methods

Yaoyao TANG¹^,², Yechen ZHU²^,³, Yangchuan LIU²^,³(), Xin GAO¹^,²^,³

^1.School of Intelligence and Information Engineering，Shandong University of Traditional Chinese Medicine，Jinan Shandong 250355，China
^2.Jinan Guoke Medical Technology Development Company Limited，Jinan Shandong 250101，China
^3.Medical Imaging Department，Suzhou Institute of Biomedical Engineering and Technology，Chinese Academy of Sciences，Suzhou Jiangsu 215163，China

Received:2023-03-23 Revised:2023-06-12 Accepted:2023-06-14 Online:2023-12-21 Published:2024-03-10
Contact: Yangchuan LIU
About author:TANG Yaoyao， born in 1998， M. S. candidate. Her research interests include medical image processing and analysis.
ZHU Yechen， born in 1993， M. S.， assistant research fellow. His research interests include low-dose CT imaging.
GAO Xin， born in 1975， Ph. D.， research fellow. His research interests include low-dose cone beam CT， surgical navigation and robotics， precision medicine based on intelligent computing.
Supported by:
National Key Research and Development Program(2022YFC2408400);National Natural Science Foundation of China(81871439);Key Research and Development Program of Shandong Province(2021SFGC0104);Key Research and Development Program of Jiangsu Province(BE2021663);Suzhou Science and Technology Project(SJC20211014)

摘要/Abstract

摘要：

环形伪影是各类型计算机断层扫描（CT）图像中最常见的伪影之一，通常是由于探测器像素对X射线响应不一致导致的。有效去除环形伪影能极大提高CT图像质量，提升后期诊断和分析的精度，是CT图像重建中的必要步骤。因此，对环形伪影去除（又称“环形伪影校正”）方法进行了系统梳理。首先，介绍环形伪影的表现和成因，给出常用的数据集、算法库；其次，依次介绍基于探测器校正、基于解析和迭代求解（分为投影数据预处理、CT图像重建、CT图像后处理环节）、基于深度学习（分为卷积神经网络、生成对抗网络）的环形伪影去除方法，并分析每类方法的原理、发展过程及优缺点；最后，归纳现有环形伪影去除方法在鲁棒性、数据集多样化、模型构建等方面存在的技术瓶颈，并对解决方案进行展望。

关键词: 计算机断层扫描图像, 投影数据, 环形伪影去除, 环形伪影校正, 深度学习

Abstract:

Ring artifact is one of the most common artifacts in various types of CT （Computed Tomography） images， which is usually caused by the inconsistent response of detector pixels to X-rays. Effective removal of ring artifacts， which is a necessary step in CT image reconstruction， will greatly improve the quality of CT images and enhance the accuracy of later diagnosis and analysis. Therefore， the methods of ring artifact removal （also known as ring artifact correction） were systematically reviewed. Firstly， the performance and causes of ring artifacts were introduced， and commonly used datasets and algorithm libraries were given. Secondly， ring artifact removal methods were divided into three categories to introduce. The first category was based on detector calibration. The second category was based on analytical and iterative solution， including projection data preprocessing， CT image reconstruction and CT image post-processing. The last category was based on deep learning methods such as convolutional neural network and generative adversarial network. The principle， development process， advantages and limitations of each method were analyzed. Finally， the technical bottlenecks of existing ring artifact removal methods in terms of robustness， dataset diversity and model construction were summarized， and the solutions were prospected.

Key words: Computed Tomography (CT) image, projection data, ring artifact removal, ring artifact correction, deep learning

中图分类号:

TP391.4

唐瑶瑶, 朱叶晨, 刘仰川, 高欣. CT图像环形伪影去除方法研究现状及展望[J]. 计算机应用, 2024, 44(3): 890-900.

Yaoyao TANG, Yechen ZHU, Yangchuan LIU, Xin GAO. Research status and prospect of CT image ring artifact removal methods[J]. Journal of Computer Applications, 2024, 44(3): 890-900.

图/表 11

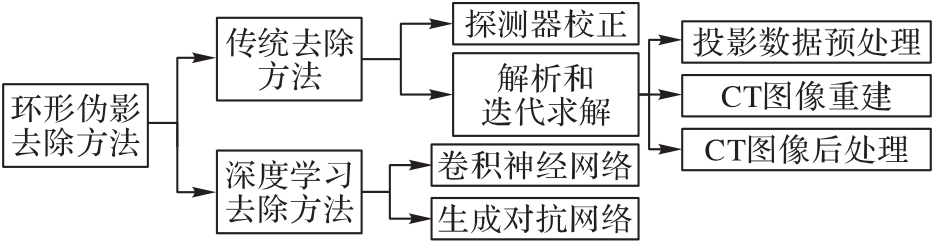

图1 环形伪影去除方法的总览图

Fig. 1 General view of ring artifact removal methods

图2 不同坐标系下CT图像环形伪影的表现

Fig. 2 Performance of ring artifacts in CT images under different coordinate systems

图3 正弦图中条形伪影的表现

Fig. 3 Performance of strip artifacts in a sinogram

图4 环形伪影形成机制

Fig.4 Formation mechanism of ring artifacts

图5 基于小波-傅里叶滤波的条形伪影去除流程

Fig. 5 Wavelet-Fourier filtering based stripe artifact removal process

图6 基于空域迭代滤波的环形伪影去除方法

Fig. 6 Ring artifact removal method based on spatial iterative filtering

表1 基于Shepp-Logan数字体模的环形伪影去除方法对比分析

Tab. 1 Comparative analysis of ring artifact removal methods based on Shepp-Logan digital volume model

类别	方法	优点	缺点	目标函数	PSNR/dB	MSSIM
频域滤波	WFF^［31］	参数可调性，适应不同类型环形伪影	需调节大量参数；去除效果不够直观；需图像重建	—	36.450 4	0.884 1
空域滤波	基于极坐标系校正方法^［54］	结果直观、不受图像重建算法影响	坐标变换、插值算法可能导致图像分辨率降低	—	42.546 4	0.892 5
变分模型	相对TV模型^［51］	保留细节和纹理，考虑全局一致性	计算复杂度较高；可能损失图像细节	$m i n S ∑ p S p - I p 2 + λ D x p L x p + ε + D y p L y p + ε$	49.034 1	0.967 9
	基于L1范数单向TV模型^［56］	保留边缘和纹理，较准确识别伪影	易丢失图像细节，致图像模糊	$m i n S S - I 1 + λ 1 ∂ x S - I 0 + λ 2 ∂ y S 1$	43.773 5	0.901 0
	基于L0范数单向TV模型^［55］	去除低幅值伪影信息，保留细节和纹理	易平滑同方向低幅值图像信息；可能去除不彻底	$m i n S ∑ p S p - I p 2 + λ 1 ∑ p ∂ y S p - ∂ y I p 2 + λ 2 ∂ x S p 0$	50.063 8	0.979 1
	基于TV-Stokes 单向TV模型^［53］	保留细节和纹理，引入物理模型	计算复杂度较高；可能丢失图像细节	$m i n S ∇ S - n + λ 1 ∂ S - I ∂ x 1 + λ 2 ∂ S ∂ y 1 + λ 3 S - I 1$	49.124 3	0.971 1

表1 基于Shepp-Logan数字体模的环形伪影去除方法对比分析

Tab. 1 Comparative analysis of ring artifact removal methods based on Shepp-Logan digital volume model

类别	方法	优点	缺点	目标函数	PSNR/dB	MSSIM
频域滤波	WFF^［31］	参数可调性，适应不同类型环形伪影	需调节大量参数；去除效果不够直观；需图像重建	—	36.450 4	0.884 1
空域滤波	基于极坐标系校正方法^［54］	结果直观、不受图像重建算法影响	坐标变换、插值算法可能导致图像分辨率降低	—	42.546 4	0.892 5
变分模型	相对TV模型^［51］	保留细节和纹理，考虑全局一致性	计算复杂度较高；可能损失图像细节	$m i n S ∑ p S p - I p 2 + λ D x p L x p + ε + D y p L y p + ε$	49.034 1	0.967 9
	基于L1范数单向TV模型^［56］	保留边缘和纹理，较准确识别伪影	易丢失图像细节，致图像模糊	$m i n S S - I 1 + λ 1 ∂ x S - I 0 + λ 2 ∂ y S 1$	43.773 5	0.901 0
	基于L0范数单向TV模型^［55］	去除低幅值伪影信息，保留细节和纹理	易平滑同方向低幅值图像信息；可能去除不彻底	$m i n S ∑ p S p - I p 2 + λ 1 ∑ p ∂ y S p - ∂ y I p 2 + λ 2 ∂ x S p 0$	50.063 8	0.979 1
	基于TV-Stokes 单向TV模型^［53］	保留细节和纹理，引入物理模型	计算复杂度较高；可能丢失图像细节	$m i n S ∇ S - n + λ 1 ∂ S - I ∂ x 1 + λ 2 ∂ S ∂ y 1 + λ 3 S - I 1$	49.124 3	0.971 1

图7 基于投影域和重建域的混合环形伪影去除方法

Fig. 7 Hybrid ring artifact removal method based on projection domain and reconstruction domain

图8 GAN训练流程

Fig. 8 Training process of GAN

表2 基于深度学习的环形伪影去除方法对比分析

Tab. 2 Comparative analysis of ring artifact removal methods based on deep learning

类别	模型	改进	优点	缺点	图像域	数据集	PSNR/dB	SSIM	RMSE
CNN	CNN^［13］	双通道输入，图像互相关融合	融合频域校正和深度学习模型优点	计算量较大，均方差损失函数可能导致丢失图像细节	CT图像、正弦图域	AAPM^［75］	—	—	—
	Similar to U-Net^［15］	自定义加权损失函数，改进网络结构	自定义损失函数更有针对性指导模型训练，适应不同任务	训练时间长，计算复杂度及设计难度高	正弦图域	TCIA^［76］	—	—	—
	U-Net with a custom loss^［58］	引入感知损失函数，改进网络结构	提取图像高层语义信息；提高模型泛化能力；双线性上采样避免棋盘伪影	需预训练的卷积神经网络作特征提取器，可能丢失低级特征	CT图像	KiTS19^［77］+ NSCLC^［78］	33.400 0	0.870 0	—
	5-stage U-Net^［12］	双分支图像域并行训练，改进网络结构	融合不同图像域信息，提高环形伪影去除的准确性	模型复杂度高，需更多计算资源，可能存在数据不平衡问题	CT图像、正弦图域、极坐标系图像	AAPM^［75］	—	0.999 1	—
	U-Net^［59］	引入探测器移位	环形伪影转换为噪声，易于模型提取和去除	模型对不同强度噪声去除的泛化能力较弱	CT图像	AAPM^［75］	—	0.958 5	0.009 4
	FCPRN^［60］	引入金字塔特征提取结构	提取CT图像多尺度特征，提高模型鲁棒性与泛化能力	训练复杂度高，对计算资源要求较高；处理速度可能较慢	CT图像	小鼠光谱 CT	44.555 4	0.991 8	0.005 9
	RRAC^［61］	引入残差块、迁移学习，改进损失函数	充分运用深层神经网络；加快模型训练，提高模型性能；减少训练数据量	很大程度依赖源模型选择及质量，对目标任务有限制，需针对性调整	正弦图域	Div2k^［79］	—	—	—
	CNN+ RNN^［8］	改进网络结构，引入SE模块	处理不同类型和程度的伪影；模型鲁棒性强	计算复杂度较高，易出现梯度爆炸、梯度消失	极坐标系图像	AAPM^［75］	39.038 5	0.973 1	2.848 5
GAN	SRGAN^［66］	改进损失函数、生成器和判别器	引入内容损失、URTV损失，提高模型的生成与判别能力	训练过程较为复杂，可能训练不稳定	极坐标系图像	脑部CT	30.31	0.913 0	—
	SGAN^［70］	改进损失函数	引入平滑性损失函数，约束模型训练，提升生成图像质量，提高模型鲁棒性	训练过程不稳定，生成的图像可能缺乏多样性和独特性	CT图像	脑部CT+ 颅底CT	48.988 7	—	—
	CGAN^［72］	引入训练标签，改进损失函数	可以生成指定条件的样本，约束模型训练	训练过程不稳定，需要大量数据和计算资源，生成的样本可能不多样	拉普拉斯 CT图像	大鼠头部 d-PCCT	—	0.996 5	0.096 4
	DCGAN^［74］	改进模型结构，引入批量归一化	自动学习图像高级特征，可生成高质量、多样化图像	训练过程不稳定，训练需要大量数据和计算资源，训练时间长	CT图像	砂岩CT	—	0.998 7	—

表2 基于深度学习的环形伪影去除方法对比分析

Tab. 2 Comparative analysis of ring artifact removal methods based on deep learning

类别	模型	改进	优点	缺点	图像域	数据集	PSNR/dB	SSIM	RMSE
CNN	CNN^［13］	双通道输入，图像互相关融合	融合频域校正和深度学习模型优点	计算量较大，均方差损失函数可能导致丢失图像细节	CT图像、正弦图域	AAPM^［75］	—	—	—
	Similar to U-Net^［15］	自定义加权损失函数，改进网络结构	自定义损失函数更有针对性指导模型训练，适应不同任务	训练时间长，计算复杂度及设计难度高	正弦图域	TCIA^［76］	—	—	—
	U-Net with a custom loss^［58］	引入感知损失函数，改进网络结构	提取图像高层语义信息；提高模型泛化能力；双线性上采样避免棋盘伪影	需预训练的卷积神经网络作特征提取器，可能丢失低级特征	CT图像	KiTS19^［77］+ NSCLC^［78］	33.400 0	0.870 0	—
	5-stage U-Net^［12］	双分支图像域并行训练，改进网络结构	融合不同图像域信息，提高环形伪影去除的准确性	模型复杂度高，需更多计算资源，可能存在数据不平衡问题	CT图像、正弦图域、极坐标系图像	AAPM^［75］	—	0.999 1	—
	U-Net^［59］	引入探测器移位	环形伪影转换为噪声，易于模型提取和去除	模型对不同强度噪声去除的泛化能力较弱	CT图像	AAPM^［75］	—	0.958 5	0.009 4
	FCPRN^［60］	引入金字塔特征提取结构	提取CT图像多尺度特征，提高模型鲁棒性与泛化能力	训练复杂度高，对计算资源要求较高；处理速度可能较慢	CT图像	小鼠光谱 CT	44.555 4	0.991 8	0.005 9
	RRAC^［61］	引入残差块、迁移学习，改进损失函数	充分运用深层神经网络；加快模型训练，提高模型性能；减少训练数据量	很大程度依赖源模型选择及质量，对目标任务有限制，需针对性调整	正弦图域	Div2k^［79］	—	—	—
	CNN+ RNN^［8］	改进网络结构，引入SE模块	处理不同类型和程度的伪影；模型鲁棒性强	计算复杂度较高，易出现梯度爆炸、梯度消失	极坐标系图像	AAPM^［75］	39.038 5	0.973 1	2.848 5
GAN	SRGAN^［66］	改进损失函数、生成器和判别器	引入内容损失、URTV损失，提高模型的生成与判别能力	训练过程较为复杂，可能训练不稳定	极坐标系图像	脑部CT	30.31	0.913 0	—
	SGAN^［70］	改进损失函数	引入平滑性损失函数，约束模型训练，提升生成图像质量，提高模型鲁棒性	训练过程不稳定，生成的图像可能缺乏多样性和独特性	CT图像	脑部CT+ 颅底CT	48.988 7	—	—
	CGAN^［72］	引入训练标签，改进损失函数	可以生成指定条件的样本，约束模型训练	训练过程不稳定，需要大量数据和计算资源，生成的样本可能不多样	拉普拉斯 CT图像	大鼠头部 d-PCCT	—	0.996 5	0.096 4
	DCGAN^［74］	改进模型结构，引入批量归一化	自动学习图像高级特征，可生成高质量、多样化图像	训练过程不稳定，训练需要大量数据和计算资源，训练时间长	CT图像	砂岩CT	—	0.998 7	—

表3 不同类别环形伪影去除方法对比分析

Tab. 3 Comparative analysis of different categories of ring artifact removal methods

类别		主要思想	优点	缺点	应用
探测器校正		每个像素接收相同剂量射线时，输出灰度值相同的数字图像	避免由系统误差引起的测量偏差，提高成像分辨率	需要特定的CT采集场景，难以保证实际采集情况与校正模型一致	拟合非线性响应^［17］
					平场不稳定性^［18-20］
					非线性偏差校正^［21］
					非误差投影子集^［22］
解析与迭代求解	前处理	通过校正投影正弦图中的条形伪影，去除重建CT图像中的环形伪影	条形伪影易于检测和去除，去除技术相对成熟	难以平衡校正效率和去除效果；投影数据较难获得；在重建时敏感	插值^［26-27］
					滤波^［28-29］
					变换、滤波^［30-32］
					多尺度^［33-34］
	重建	融合重建和环形伪影去除任务	对较少数据具有鲁棒性；目标函数架构灵活，可融合多种类型的正则项	目标函数设计较为复杂；计算量大；对噪声敏感；需确定合适的迭代次数	全变分^［35-36］
	重建	融合重建和环形伪影去除任务	对较少数据具有鲁棒性；目标函数架构灵活，可融合多种类型的正则项	目标函数设计较为复杂；计算量大；对噪声敏感；需确定合适的迭代次数	稀疏表示^［37］
	后处理	直接处理或转换到极坐标系处理，环形伪影在极坐标中表现为条形伪影	避免重建过程影响； CT图像易于获得；算法易于实现	算法固有限制；坐标变换两次插值操作可能导致图像分辨率下降；不规则环形伪影去除存在局限	笛卡儿坐标系^［38-39］
					极坐标系	分割^［40-42］
						变换^［43-44］
						分解^［45-47］
						滤波^［48-53］
深度学习	CNN	自动提取环形伪影图像高维特征	具有强大特征表达能力；网络架构灵活	需要配对数据集；模型计算复杂度较高	改进损失函数^{［15，58］}
					提高模型鲁棒性^［8，60］
					提高训练效率^［61］
	GAN	通过网络间的对抗学习生成高分辨率环形伪影去除图像	拟合真实样本分布，学到数据高级抽象特征；泛化能力强；模型架构灵活	难以达到纳什平衡状态；训练不稳定；需要大量计算资源	改进损失函数^{［66，70，72］}
	GAN	通过网络间的对抗学习生成高分辨率环形伪影去除图像	拟合真实样本分布，学到数据高级抽象特征；泛化能力强；模型架构灵活	难以达到纳什平衡状态；训练不稳定；需要大量计算资源	改进网络结构^{［72，74］}

表3 不同类别环形伪影去除方法对比分析

Tab. 3 Comparative analysis of different categories of ring artifact removal methods

类别		主要思想	优点	缺点	应用
探测器校正		每个像素接收相同剂量射线时，输出灰度值相同的数字图像	避免由系统误差引起的测量偏差，提高成像分辨率	需要特定的CT采集场景，难以保证实际采集情况与校正模型一致	拟合非线性响应^［17］
					平场不稳定性^［18-20］
					非线性偏差校正^［21］
					非误差投影子集^［22］
解析与迭代求解	前处理	通过校正投影正弦图中的条形伪影，去除重建CT图像中的环形伪影	条形伪影易于检测和去除，去除技术相对成熟	难以平衡校正效率和去除效果；投影数据较难获得；在重建时敏感	插值^［26-27］
					滤波^［28-29］
					变换、滤波^［30-32］
					多尺度^［33-34］
	重建	融合重建和环形伪影去除任务	对较少数据具有鲁棒性；目标函数架构灵活，可融合多种类型的正则项	目标函数设计较为复杂；计算量大；对噪声敏感；需确定合适的迭代次数	全变分^［35-36］
	重建	融合重建和环形伪影去除任务	对较少数据具有鲁棒性；目标函数架构灵活，可融合多种类型的正则项	目标函数设计较为复杂；计算量大；对噪声敏感；需确定合适的迭代次数	稀疏表示^［37］
	后处理	直接处理或转换到极坐标系处理，环形伪影在极坐标中表现为条形伪影	避免重建过程影响； CT图像易于获得；算法易于实现	算法固有限制；坐标变换两次插值操作可能导致图像分辨率下降；不规则环形伪影去除存在局限	笛卡儿坐标系^［38-39］
					极坐标系	分割^［40-42］
						变换^［43-44］
						分解^［45-47］
						滤波^［48-53］
深度学习	CNN	自动提取环形伪影图像高维特征	具有强大特征表达能力；网络架构灵活	需要配对数据集；模型计算复杂度较高	改进损失函数^{［15，58］}
					提高模型鲁棒性^［8，60］
					提高训练效率^［61］
	GAN	通过网络间的对抗学习生成高分辨率环形伪影去除图像	拟合真实样本分布，学到数据高级抽象特征；泛化能力强；模型架构灵活	难以达到纳什平衡状态；训练不稳定；需要大量计算资源	改进损失函数^{［66，70，72］}
	GAN	通过网络间的对抗学习生成高分辨率环形伪影去除图像	拟合真实样本分布，学到数据高级抽象特征；泛化能力强；模型架构灵活	难以达到纳什平衡状态；训练不稳定；需要大量计算资源	改进网络结构^{［72，74］}
