多无人机编队避障和编队重构方法

doi:10.11772/j.issn.1001-9081.2023091342

《计算机应用》唯一官方网站 ›› 2024, Vol. 44 ›› Issue (9): 2938-2946.DOI: 10.11772/j.issn.1001-9081.2023091342

多无人机编队避障和编队重构方法

穆凌霞¹, 周政君¹, 王斑²(), 张友民³, 薛向宏¹, 宁凯凯¹

^1.复杂系统控制与智能信息处理陕西省重点实验室(西安理工大学), 西安 710048
^2.西北工业大学航空学院, 西安 710072
^3.康考迪亚大学机械、工业与航空工程系, 加拿大蒙特利尔 H3G 1M8

收稿日期:2023-10-07 修回日期:2023-12-07 接受日期:2023-12-12 发布日期:2024-03-15 出版日期:2024-09-10
通讯作者: 王斑
作者简介:穆凌霞（1988—），女，江苏盐城人，副教授，博士，主要研究方向：自主轨迹规划、制导与控制
周政君（2000—），男，甘肃兰州人，硕士研究生，主要研究方向：多机编队轨迹规划及控制
张友民（1963—），男，陕西大荔人，教授，博士，主要研究方向：制导与控制
薛向宏（1990—），男，陕西榆林人，讲师，博士，主要研究方向：无人机集群控制
宁凯凯（1998—），男，陕西西安人，硕士，主要研究方向：无人机路径规划。
基金资助:
国家自然科学基金资助项目(61903297);中国博士后科学基金资助项目(2022MD723834)

Formation obstacle-avoidance and reconfiguration method for multiple UAVs

Lingxia MU¹, Zhengjun ZHOU¹, Ban WANG²(), Youmin ZHANG³, Xianghong XUE¹, Kaikai NING¹

^1.Shaanxi Key Laboratory of Complex System Control and Intelligent Information Processing （Xi’an University of Technology），Xi’an Shaanxi 710048，China
^2.School of Aeronautics，Northwestern Polytechnical University，Xi’an Shaanxi 710072，China
^3.Department of Mechanical，Industrial & Aerospace Engineering，Concordia University，Montreal H3G 1M8，Canada

Received:2023-10-07 Revised:2023-12-07 Accepted:2023-12-12 Online:2024-03-15 Published:2024-09-10
Contact: Ban WANG
About author:MU Lingxia， born in 1988， Ph. D.， associate professor. Her research interests include autonomous trajectory planning， guidance and control.
ZHOU Zhengjun， born in 2000， M. S. candidate. His research interests include multi-aircraft formation trajectory planning and control.
ZHANG Youmin， born in 1963， Ph. D.， professor. His research interests include guidance and control.
XUE Xianghong， born in 1990， Ph. D.， lecturer. His research interests include UAV cluster control.
NING Kaikai， born in 1998， M. S. His research interests include UAV path planning.
Supported by:
National Natural Science Foundation of China(61903297);China Postdoctoral Science Foundation(2022MD723834)

摘要/Abstract

摘要：

针对多无人机（UAV）编队飞行过程中的避障和故障问题，提出一种编队动态变换与重构方法。编队内UAV将障碍物和其余UAV作为动态威胁，根据当前飞行环境自适应地改变航迹评价函数的得分权重，提高编队在动态环境下的避障能力；当编队中某一UAV故障时，对剩余UAV进行编队队形重构，改变动态窗口法（DWA）目标函数中僚机相对于长机的位置，实时调整得到新的编队，从而实现容错编队飞行。仿真实验结果表明，所提编队避障和重构方法能够实现动态避障以及单机故障或动力不足情况下的容错编队飞行；与传统DWA相比，所得到的编队无人机间距离误差更小。

关键词: 无人机, 编队避障, 队形变换, 队形重构, 容错编队

Abstract:

Aiming at the problems of obstacles and failures in multi-UAV （Unmanned Aerial Vehicle） formation flight， a dynamic formation switching and reconfiguration method was proposed. For a certain UAV in the formation， the obstacles and other UAVs in formation were regarded as dynamic threats. By adaptively adjusting score weights considering different flying scenarios， the ability of the UAV formation to avoid obstacles in dynamic environment was improved. When one UAV in the formation occurs faults， the remaining UAVs were formation reconfigured. By changing the positions of the followers relative to the leader in the objective function of the dynamic window approach， a new formation without the fault UAV was reconfigured. By this means， fault-tolerant formation could be obtained. Simulation results show that the proposed formation obstacle avoidance and reconfiguration algorithm can realize dynamic obstacle avoidance and fault-tolerant formation flight in the case of one UAV fault or lack of power. At the same time， compared with the traditional method， the distance error between the UAVs in the formation is lower.

Key words: Unmanned Aerial Vehicle (UAV), formation obstacle avoidance, formation switching, formation reconfiguration, fault-tolerant formation

中图分类号:

TP391

穆凌霞, 周政君, 王斑, 张友民, 薛向宏, 宁凯凯. 多无人机编队避障和编队重构方法[J]. 计算机应用, 2024, 44(9): 2938-2946.

Lingxia MU, Zhengjun ZHOU, Ban WANG, Youmin ZHANG, Xianghong XUE, Kaikai NING. Formation obstacle-avoidance and reconfiguration method for multiple UAVs[J]. Journal of Computer Applications, 2024, 44(9): 2938-2946.

图/表 20

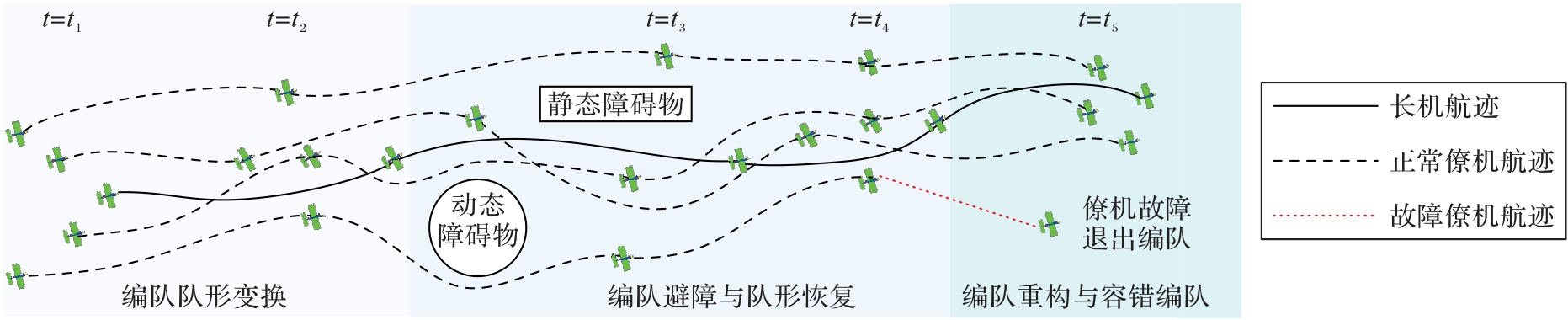

图1 多机编队规划问题描述

Fig. 1 Description of multi-UAV formation planning problem

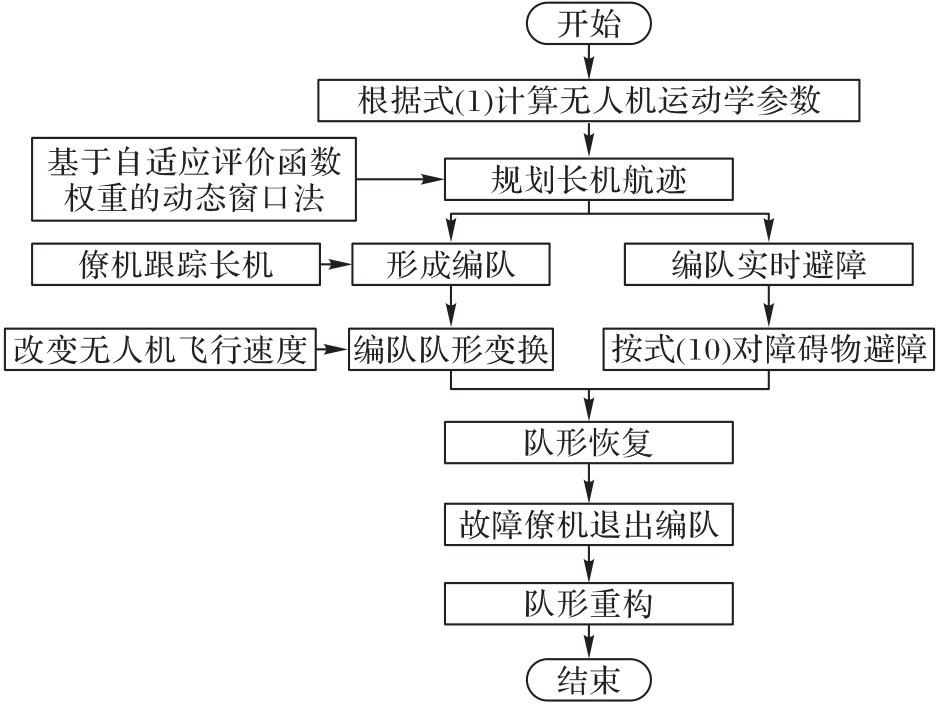

图2 本文方法的流程

Fig. 2 Flow of proposed method

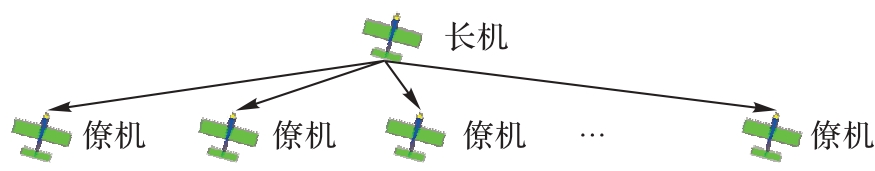

图3 长机-僚机编队

Fig. 3 Leader-follower formation

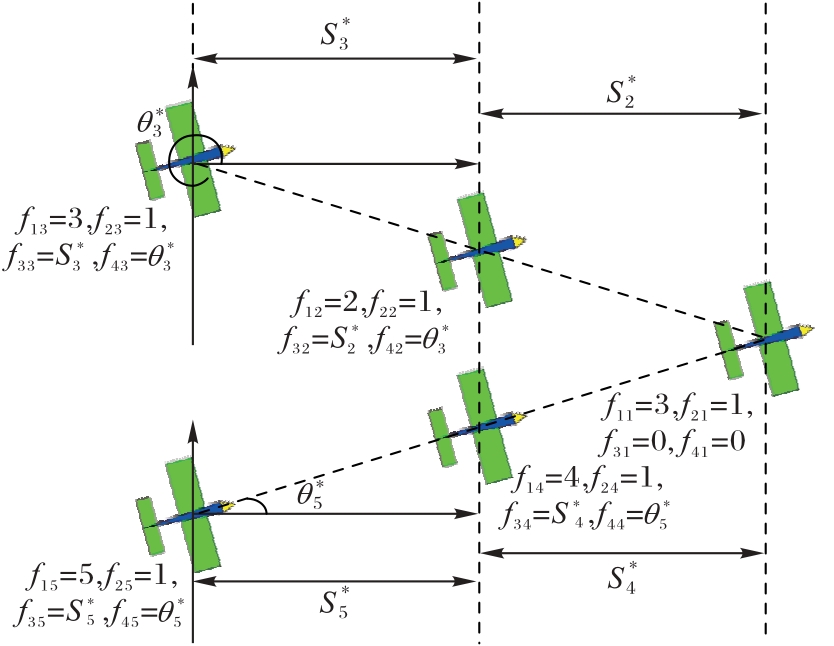

图4 编队队形信息

Fig. 4 Formation shape information

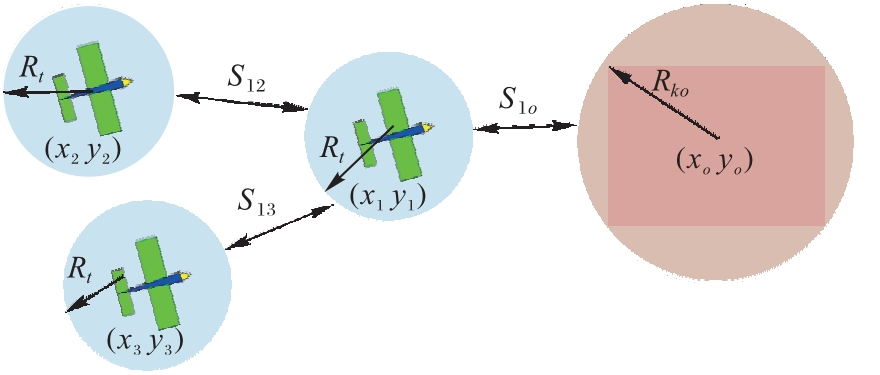

图5 编队避障示例

Fig. 5 Example of formation obstacle avoidance

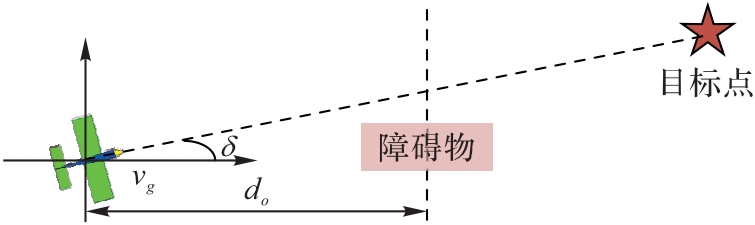

图6 无人机评价函数示例

Fig. 6 Example of UAV evaluation function

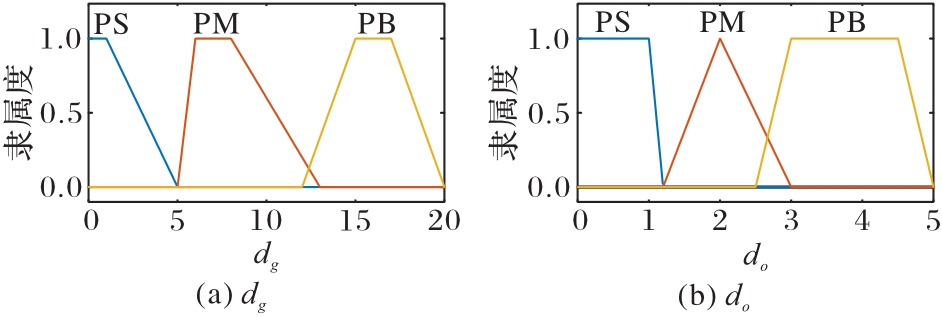

图7 模糊规则输入量隶属度函数

Fig. 7 Input variable membership functions of fuzzy rules

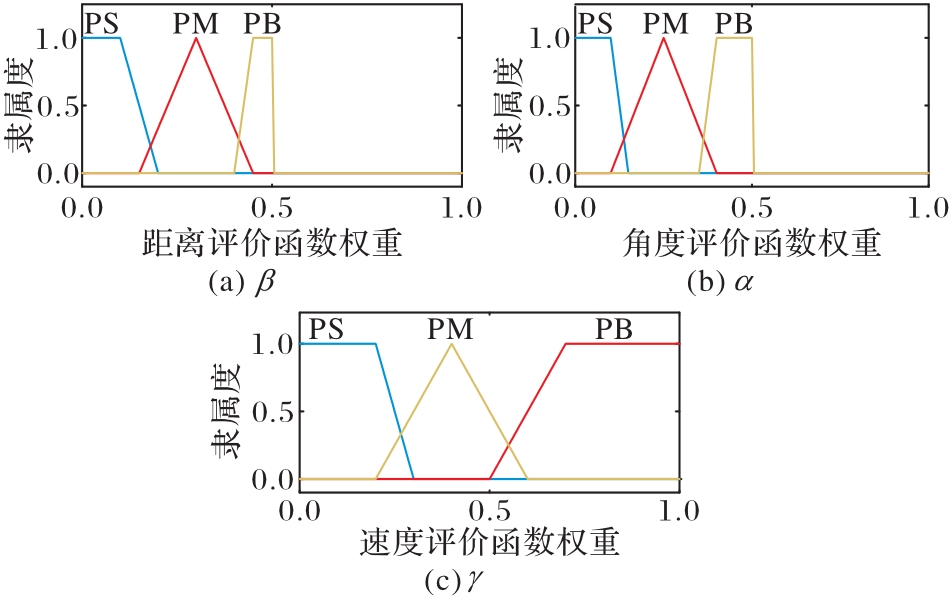

图8 模糊规则输出量隶属度函数

Fig. 8 Output variable membership functions of fuzzy rules

表1 结合DWA的模糊规则

Tab. 1 Fuzzy rules combined with DWA

序号	输入		输出
序号	d_g	d_o	α	β	γ
1	PS	PB	PB	PM	PS
2	PS	PM	PB	PM	PS
3	PS	PB	PB	PS	PS
4	PM	PB	PS	PB	PS
5	PM	PM	PM	PM	PS
6	PM	PB	PM	PS	PB
7	PS	PB	PS	PB	PS
8	PS	PM	PM	PM	PM
9	PB	PB	PB	PS	PB

图9 自适应评价函数参数的DWA

Fig. 9 DWA based on adaptive evaluation function parameters

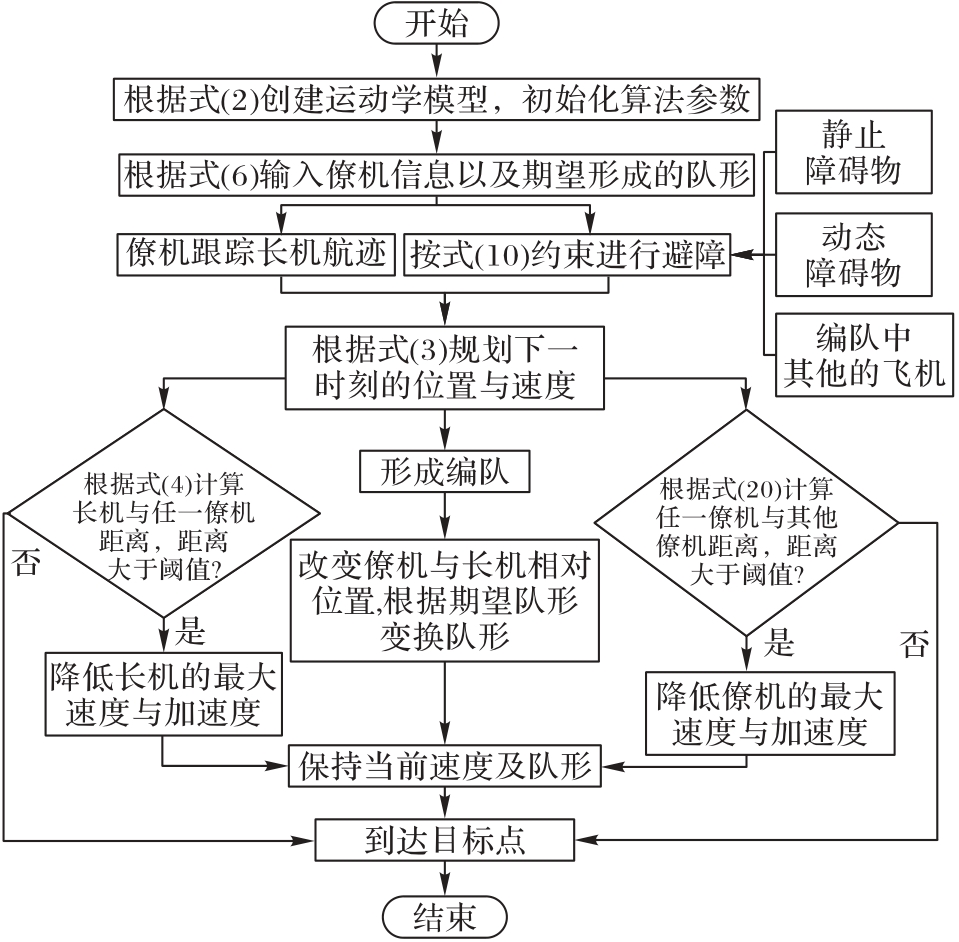

图10 多机编队避障和队形变换算法

Fig. 10 Obstacle avoidance and switching algorithm for multi-UAV formation

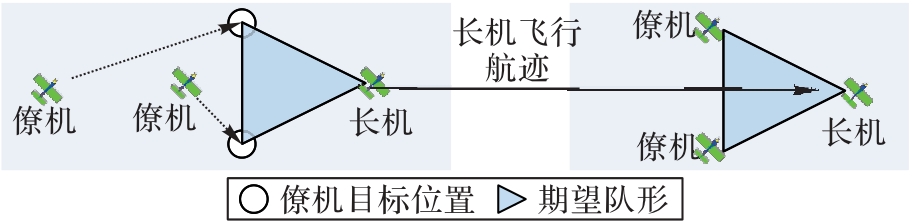

图11 编队变换的过程

Fig. 11 Process of formation switching

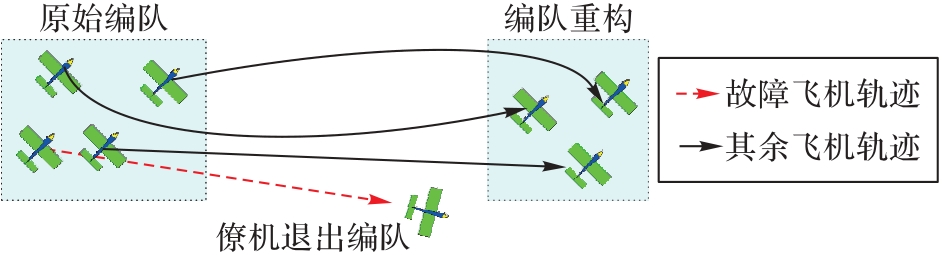

图12 无人机故障后编队队形重构过程

Fig. 12 Formation reconfiguration process after UAV fault occurrence

图13 多机编队避障和重构算法

Fig. 13 Obstacle avoidance and formation reconfiguration algorithm of multi-UAV formation

表2 初始参数设置

Tab. 2 Initial parameter setting

参数	值	参数	值
$v m a x$	20 m/s	$α$	0.05
$v ˙ m a x$	0.4 m/s²	$β$	0.2
$ω m a x$	20 deg/s	$γ$	0.1
$ω ˙ m a x$	0.4 deg/s²

表2 初始参数设置

Tab. 2 Initial parameter setting

参数	值	参数	值
$v m a x$	20 m/s	$α$	0.05
$v ˙ m a x$	0.4 m/s²	$β$	0.2
$ω m a x$	20 deg/s	$γ$	0.1
$ω ˙ m a x$	0.4 deg/s²

图14 多机编队形成与队形变换仿真结果

Fig. 14 Simulation results of multi-UAV formation and switching

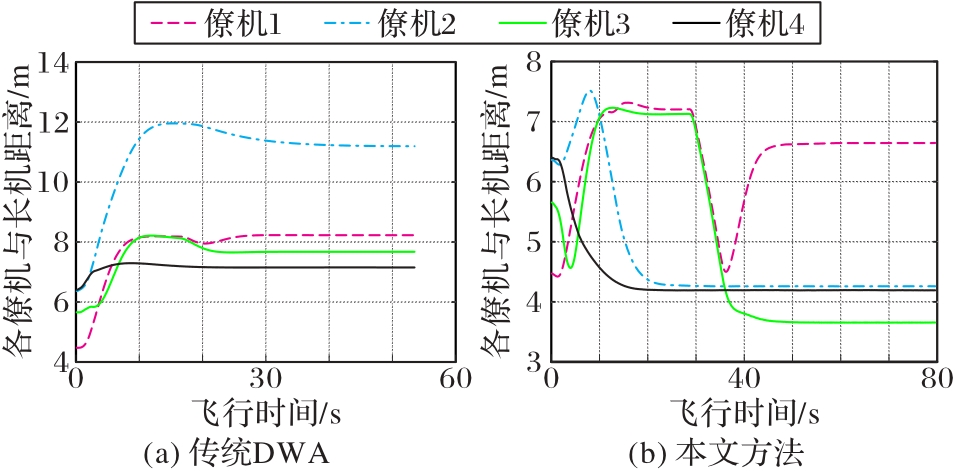

图15 不同方法的各僚机与长机距离

Fig. 15 Distance between each follower and leader of different methods

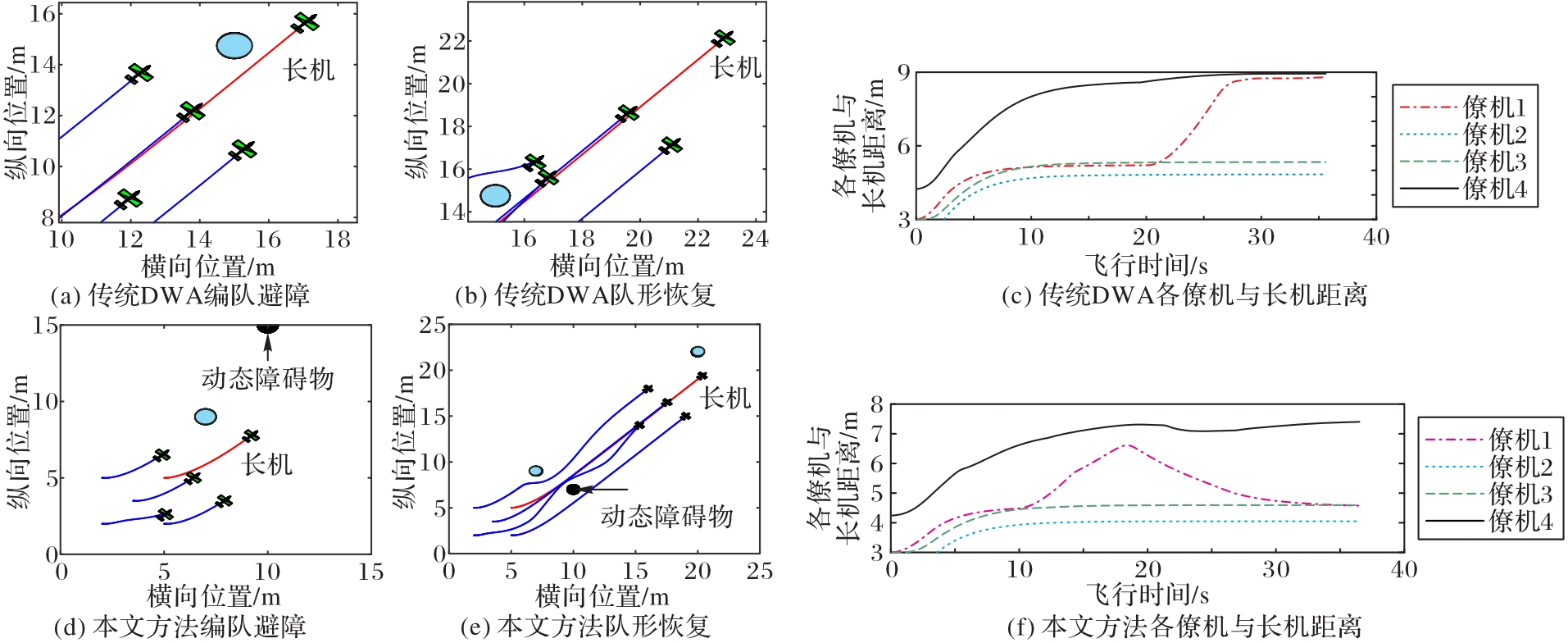

图16 不同方法的编队避障与队形恢复仿真结果

Fig. 16 Simulation results of different methods for formation obstacle avoidance and recovery

图17 单机故障和两机故障后的编队重构

Fig. 17 Formation reconfiguration in case of single UAV fault and two UAVs fault

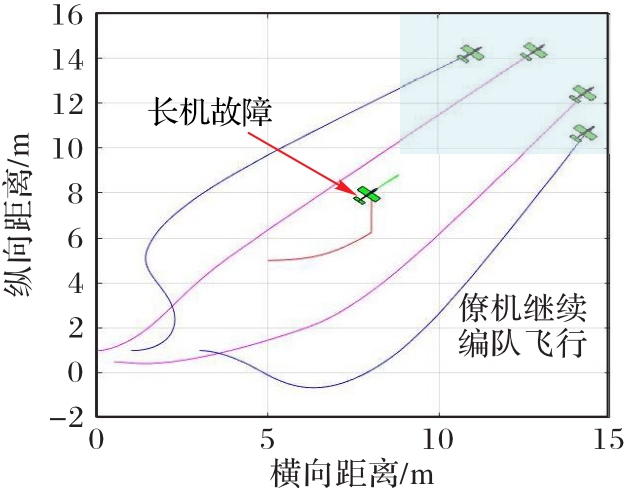

图18 长机故障后的编队重构

Fig. 18 Formation reconfiguration in case of fault occurrence in leader-UAV

参考文献 26

1	宗群，王丹丹，邵士凯，等. 多无人机协同编队飞行控制研究现状及发展［J］. 哈尔滨工业大学学报， 2017， 49（3）：1-14.
	ZONG Q， WANG D D， SHAO S K， et al. Research status and development of multi-UAV coordinated formation flight control ［J］. Journal of Harbin Institute of Technology， 2017， 49（3）： 1-14.
2	WANG H-M， ZHANG X， JIANG J-C. UAV-involved wireless physical-layer secure communications： overview and research directions ［J］. IEEE Wireless Communications， 2019， 26（5）： 32-39.
3	张安，杨咪，毕文豪，等.基于多策略GWO算法的不确定环境下异构多无人机任务分配［J］.航空学报，2023，44（8）： 327115.
	ZHANG A， YANG M， BI W H， et al. Task allocation of heterogeneous multi-UAVs in uncertain environment based on multiple strategies GWO ［J］. Acta Aeronautica et Astronautica Sinica， 2023， 44（8）： 327115.
4	YAO W， QI N， WAN N， et al. An iterative strategy for task assignment and path planning of distributed multiple unmanned aerial vehicles ［J］. Aerospace Science and Technology， 2019， 86： 455-464.
5	吴立尧，苏析超，王垒，等. 有人/无人机编队队形集结控制研究［J］. 系统工程与电子技术， 2023，45（7）：2192-2202.
	WU L Y， SU X C， WANG L， et al. Research of formation rendezvous control for manned/unmanned aerial vehicles formation ［J］. Systems Engineering and Electronics， 2023， 45（7）： 2192-2202.
6	许洋，秦小林，刘佳，等. 多无人机自适应编队协同航迹规划［J］. 计算机应用， 2020， 40（5）： 1515-1521.
	XU Y， QIN X L， LIU J， et al. Multi-unmanned aerial vehicle adaptive formation cooperative trajectory planning ［J］. Journal of Computer Applications， 2020， 40（5）： 1515-1521.
7	LIU D， BAO W， ZHU X， et al. Cooperative path optimization for multiple UAVs surveillance in uncertain environment ［J］. IEEE Internet of Things， 2022， 9（13）： 10676-10692.
8	苟进展，吴宇，邓嘉宁.基于群智能一致性理论的无人机编队全过程飞行航迹规划方法研究［J］. 控制与决策， 2023，38（5）：1464-1472.
	GOU J Z， WU Y， DENG J N. Swarm intelligence and consensus theory-based trajectory planning for a complete flight of UAV formation ［J］. Control and Decision， 2023， 38（5）：1464-1472.
9	周映江，蒋国平，周帆，等. 基于滑模方法的分布式多无人机编队控制［J］.信息与控制，2018，47（3）：306-313.
	ZHOU Y J， JIANG G P， ZHOU F， et al. Distributed Multi-UAV formation control based on sliding mode method ［J］. Information and Control， 2018， 47（3）： 306-313.
10	徐星光，王晓峰，姚璐，等. 固定翼无人机编队构型与通信拓扑优化［J］. 系统工程与电子技术， 2022， 44（9）： 2936-2946.
	XU X G， WANG X F， YAO L， et al. Formation configuration and communication topology optimization for fixed-wing UAVs ［J］. Systems Engineering and Electronics， 2022， 44（9）： 2936-2946.
11	赵军民，何浩哲，王少奇，等.复杂环境下多无人机目标跟踪与避障联合航迹规划［J］.兵工学报，2023，44（9）：2685-2696.
	ZHAO J M， HE H Z， WANG S Q， et al. Joint path planning for multiple UAVs target tracking and obstacle avoidance in complicated environment ［J］. Acta Armamentarii， 2023， 44（9）： 2685-2696.
12	DUAN H， LUO Q， SHI Y， et al. Hybrid particle swarm optimization and genetic algorithm for multi-UAV formation reconfiguration ［J］. IEEE Computational Intelligence Magazine， 2013， 8（3）： 16-27.
13	ZHANG J， YAN J， ZHANG P. Multi-UAV formation control based on a novel back-stepping approach ［J］. IEEE Transactions on Vehicular Technology， 2020， 69（3）： 2437-2448.
14	费思远，鲜斌，王岭. 基于群集行为的分布式多无人机编队动态避障控制［J］. 控制理论与应用， 2022， 39（1）：1-11.
	FEI S Y， XIAN B， WANG L. Distributed formation control for multiple unmanned aerial vehicles with dynamic obstacle avoidance based on the flocking behavior ［J］. Control Theory & Applications， 2022， 39（1）： 1-11.
15	CHAMSEDDINE A， ZHANG Y， RABBATH C A. Trajectory planning and re-planning for fault tolerant formation flight control of quadrotor unmanned aerial vehicles ［C］// Proceedings of the 2012 American Control Conference. Piscataway： IEEE， 2012： 3291-3296.
16	WANG Y， SHAN M， WANG D. Motion capability analysis for multiple fixed-wing UAV formations with speed and heading rate constraints ［J］. IEEE Transactions on Control of Network Systems， 2019， 7（2）： 977-989.
17	XU Y， ZHENG W， LUO D， et al. Dynamic affine formation control of networked under-actuated quad-rotor UAVs with three-dimensional patterns ［J］. Journal of Systems Engineering and Electronics， 2022， 33（6）： 1269-1285.
18	PAN Z， ZHANG C， XIA Y， et al. An improved artificial potential field method for path planning and formation control of the multi-UAV systems ［J］. IEEE Transactions on Circuits and Systems Ⅱ： Express Briefs， 2021， 69（3）： 1129-1133.
19	BIAN L， SUN W， SUN T. Trajectory following and improved differential evolution solution for rapid forming of UAV formation［J］. IEEE Access， 2019， 7： 169599-169613.
20	卢燕梅，宗群，张秀云，等. 集群无人机队形重构及虚拟仿真验证［J］. 航空学报， 2020， 41（4）： 323580.
	LU Y M， ZONG Q， ZHANG X Y， et al. Formation reconstruction and virtual simulation verification of swarm UAVs ［J］. Acta Aeronautica et Astronautica Sinica， 2020， 41（4）： 323580.
21	GUO J， QI J， WANG M， et al. Distributed cooperative obstacle avoidance and formation reconfiguration for multiple quadrotors： theory and experiment ［J］. Aerospace Science and Technology， 2023， 136： 108218.
22	GONG J， JIANG B， MA Y， et al. Distributed adaptive fault-tolerant formation-containment control with prescribed performance for heterogeneous multi agent systems ［J］. IEEE Transactions on Cybernetics， 2023， 53（12）： 7787-7799.
23	任立敏，王伟东，杜志江，等. 障碍环境下多移动机器人动态优化队形变换［J］. 机器人， 2013， 35（5）： 535-543.
	REN L M， WANG W D， DU Z J， et al. Dynamic and optimized formation switching for multiple mobile robots in obstacle environments ［J］. Robot， 2013， 35（5）： 535-543.
24	常路，单梁，戴跃伟，等. 未知环境下基于改进DWA的多机器人编队控制［J］. 控制与决策， 2022， 37（10）： 2524-2534.
	CHANG L， SHAN L， DAI Y W， et al. Multi-robot formation control in unknown environment based on improved DWA ［J］. Control and Decision， 2022， 37（10）： 2524-2534.
25	XIANG L， LI X， LIU H， et al. Parameter fuzzy self-adaptive dynamic window approach for local path planning of wheeled robot ［J］. IEEE Open Journal of Intelligent Transportation Systems， 2022， 3： 1-6.
26	J-H MOON， LEE B-Y， M-J TAHK. A hybrid dynamic window approach for collision avoidance of VTOL UAVs ［J］. International Journal of Aeronautical and Space Sciences， 2018， 19： 889-903.
