基于自适应动态区间策略的工业控制协议模糊测试方法TDRFuzzer

doi:10.11772/j.issn.1001-9081.2024091331

《计算机应用》唯一官方网站 ›› 2025, Vol. 45 ›› Issue (10): 3241-3251.DOI: 10.11772/j.issn.1001-9081.2024091331

• 网络空间安全 • 上一篇

基于自适应动态区间策略的工业控制协议模糊测试方法TDRFuzzer

宗学军¹^,²(), 韩冰¹^,², 王国刚¹^,², 宁博伟²^,³, 何戡¹^,², 连莲¹^,²

^1.沈阳化工大学信息工程学院，沈阳 110142
^2.辽宁省石油化工行业信息安全重点实验室（沈阳化工大学），沈阳 110142
^3.沈阳工业大学人工智能学院，沈阳 110870

收稿日期:2024-09-20 修回日期:2024-12-19 接受日期:2024-12-26 发布日期:2025-01-14 出版日期:2025-10-10
通讯作者: 宗学军
作者简介:宗学军（1970—），男，辽宁沈阳人，教授，硕士，主要研究方向：工业信息安全 Email:xuejun_zong@syuct.edu.cn
韩冰（1998—），男，辽宁朝阳人，硕士研究生，主要研究方向：工业信息安全、漏洞挖掘
王国刚（1977—），男，山东青岛人，教授，博士，主要研究方向：工业自动化优化控制、工业信息安全
宁博伟（1998—），男，辽宁大连人，博士研究生，主要研究方向：工业信息安全
何戡（1978—），男，辽宁沈阳人，副教授，硕士，主要研究方向：工业信息安全
连莲（1981—），女，辽宁丹东人，教授，博士，主要研究方向：控制理论与控制工程、工业信息安全。
基金资助:
辽宁省科学技术计划项目(2023JH1/10400082);辽宁省人工智能创新发展计划项目(2023JH26/1030008);辽宁省科技创新平台建设计划项目(［2022］36号);辽宁省自然科学基金资助项目(2023-MSLH-273)

TDRFuzzer： fuzzing method for industrial control protocols based on adaptive dynamic interval strategy

Xuejun ZONG¹^,²(), Bing HAN¹^,², Guogang WANG¹^,², Bowei NING²^,³, Kan HE¹^,², Lian LIAN¹^,²

^1.College of Information Engineering，Shenyang University of Chemical Technology，Shenyang Liaoning 110142，China
^2.Liaoning Key Laboratory of Information Security for Petrochemical Industry （Shenyang University of Chemical Technology），Shenyang Liaoning 110142，China
^3.School of Artificial Intelligence，Shenyang University of Technology，Shenyang Liaoning 110870，China

Received:2024-09-20 Revised:2024-12-19 Accepted:2024-12-26 Online:2025-01-14 Published:2025-10-10
Contact: Xuejun ZONG
About author:ZONG Xuejun， born in 1970， M. S.， professor. His research interests include industrial information security.
HAN Bing， born in 1998， M. S. candidate. His research interests include industrial information security， vulnerability mining.
WANG Guogang， born in 1977， Ph. D.， professor. His research interests include optimization control of industrial automation， industrial information security.
NING Bowei， born in 1998， Ph. D. candidate. His research interests include industrial information security.
HE Kan， born in 1978， M. S.， associate professor. His research interests include industrial information security.
LIAN Lian， born in 1981， Ph. D.， professor. Her research interests include control theory and control engineering， industrial information security.
Supported by:
Liaoning Provincial Science and Technology Program(2023JH1/10400082);Liaoning Provincial Artificial Intelligence Innovation Development Program(2023JH26/1030008);Liaoning Provincial Natural Science Foundation(2023-MSLH-273);Liaoning Provincial Science and Technology Innovation Platform Construction Program(［2022］36)

摘要/Abstract

摘要：

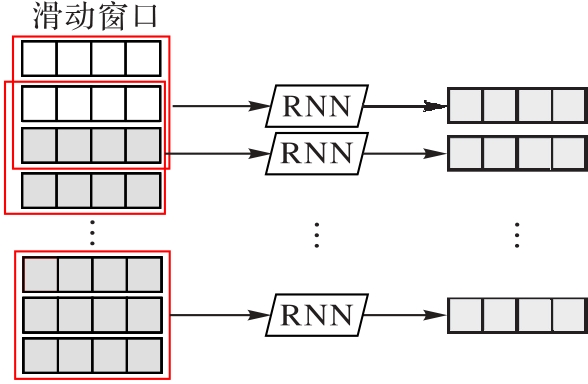

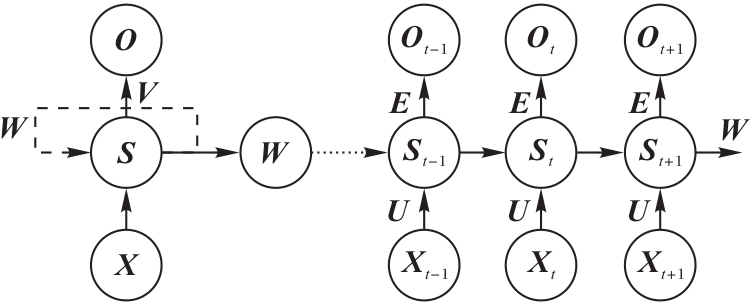

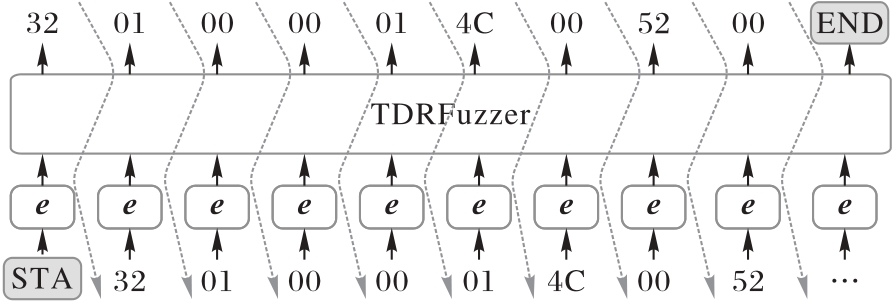

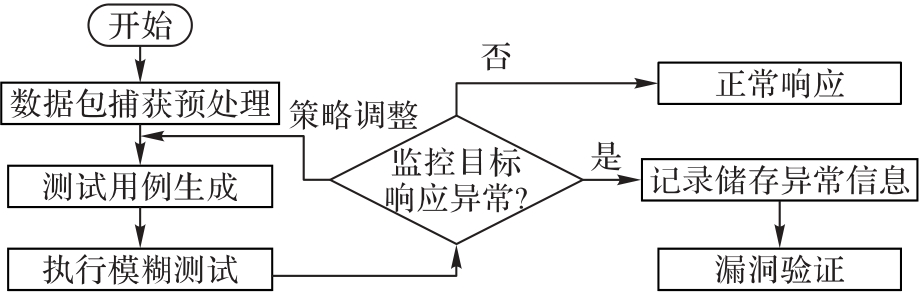

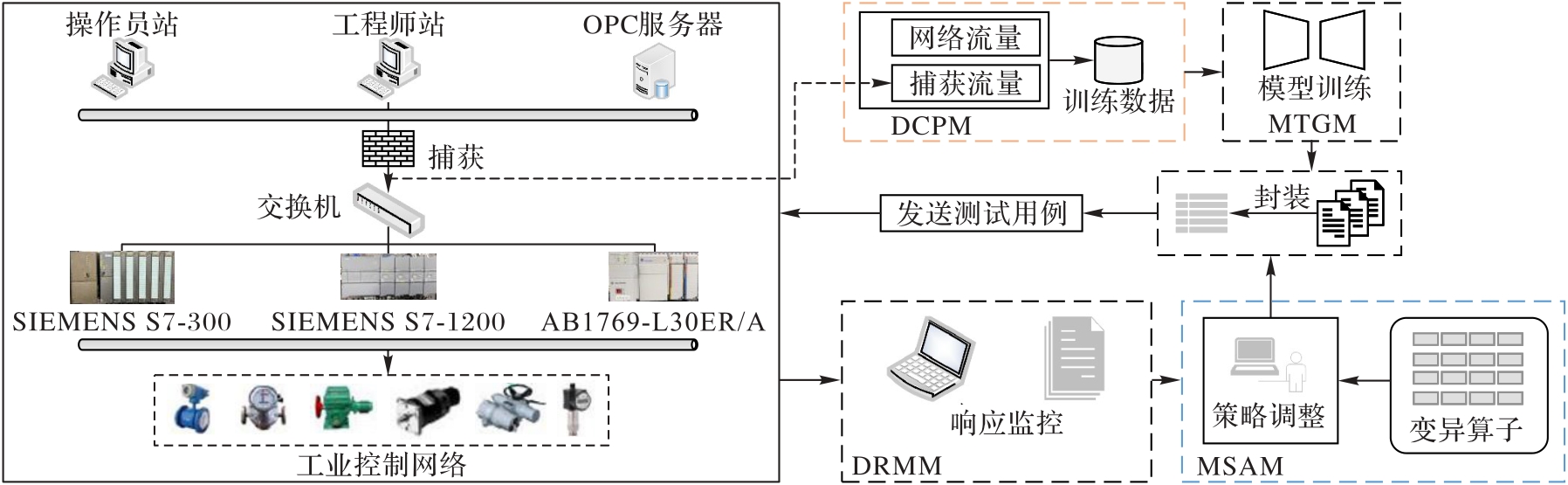

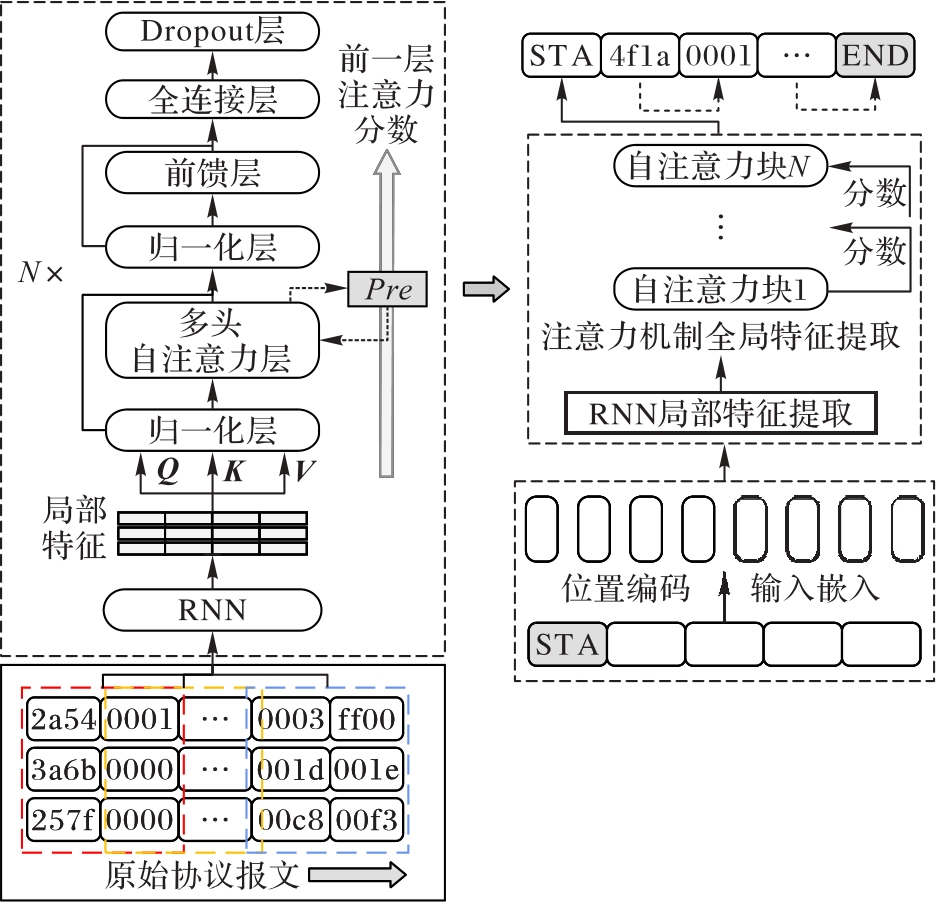

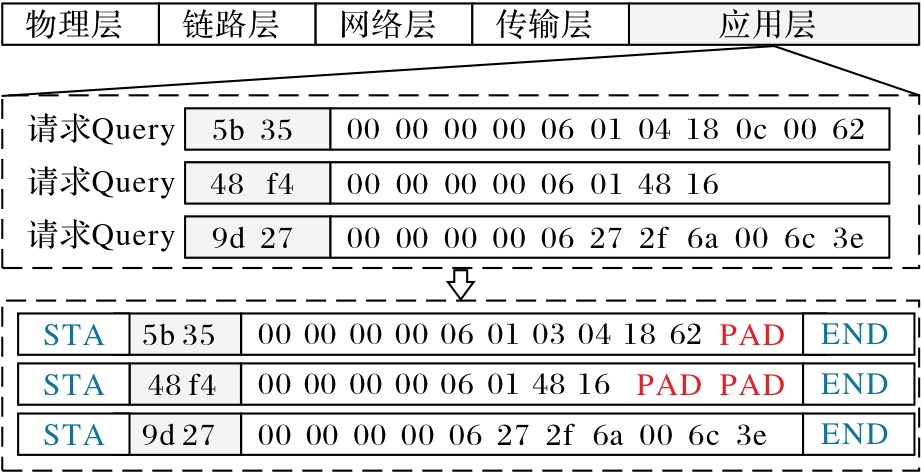

针对模糊测试在工业控制协议（ICP）应用中存在测试用例接受率（TCAR）低和多样性不足等问题，提出一种基于自适应动态区间策略的ICP模糊测试方法。将循环神经网络（RNN）加入Transformer的自注意力机制，以构建协议特征提取模型；使用RNN通过滑动窗口提取数据的局部特征，并引入自注意力机制进行全局特征提取，以保证TCAR；在自注意力块间添加残差连接，以传递权重分数并提高计算效率；生成过程定义动态区间策略，调节模型在任意时间步的采样范围，从而增加测试用例的多样性；在测试过程中构建字段自适应重要性函数，以定位变异关键字段。基于上述方法，设计模糊测试框架TDRFuzzer，并采用Modbus TCP、S7 comm和Ethernet/IP等3种工业协议进行实验评估。结果表明，相较于GANFuzzer、WGANFuzzer和PeachFuzzer这3种模型，TDRFuzzer的TCAR指标显著提高，且漏洞检测率（VDR）分别提高了0.073、0.035和0.150个百分点，表明TDRFuzzer具备更强的ICP漏洞挖掘能力。

关键词: 模糊测试, 工业控制协议, 漏洞挖掘, Transformer, 循环神经网络

Abstract:

Aiming at the problems of low Test Case Acceptance Rate （TCAR） and lack of diversity in application of fuzzing in Industrial Control Protocols （ICPs）， a fuzzing method for ICPs based on adaptive dynamic interval strategy was proposed. Recurrent Neural Network （RNN） was added to self-attention mechanism in Transformer to construct a protocol feature extraction model； RNN was used to extract local features of the data through a sliding window， and the self-attention mechanism was introduced to carry out global feature extraction， so as to ensure the TCAR； the residual connection was added between the attention blocks to transfer the weight scores and improve the computational efficiency； a dynamic interval strategy was generated to adjust sampling range of the model at any time step， so as to increase diversity of the test cases； in the testing process， the field adaptive importance function was constructed to locate the key variant fields. Based on the above method， a fuzzing framework TDRFuzzer was designed and experimentally evaluated using three industrial protocols： Modbus TCP， S7 comm， and Ethernet/IP. The results show that compared to three models： GANFuzzer， WGANFuzzer， and PeachFuzzer， TDRFuzzer has the TCAR increased significantly， and the Vulnerability Detection Rate （VDR） increased by 0.073， 0.035， and 0.150 percentage points， respectively. This indicates that TDRFuzzer has stronger vulnerability mining capability for ICPs.

Key words: fuzzing, Industrial Control Protocol (ICP), vulnerability mining, Transformer, Recurrent Neural Network (RNN)

中图分类号:

TP393

宗学军, 韩冰, 王国刚, 宁博伟, 何戡, 连莲. 基于自适应动态区间策略的工业控制协议模糊测试方法TDRFuzzer[J]. 计算机应用, 2025, 45(10): 3241-3251.

Xuejun ZONG, Bing HAN, Guogang WANG, Bowei NING, Kan HE, Lian LIAN. TDRFuzzer： fuzzing method for industrial control protocols based on adaptive dynamic interval strategy[J]. Journal of Computer Applications, 2025, 45(10): 3241-3251.

图/表 20

参考文献 32

[1]	WEI X， YAN Z， LIANG X. A survey on fuzz testing technologies for industrial control protocols ［J］. Journal of Network and Computer Applications， 2024， 232： No.104020.
[2]	ZOLANVARI M， TEIXEIRA M A， GUPTA L， et al. Machine learning-based network vulnerability analysis of industrial internet of things ［J］. IEEE Internet of Things Journal， 2019， 6（4）： 6822-6834.
[3]	ZHANG X， ZHANG C， LI X， et al. A survey of protocol fuzzing［J］. ACM Computing Surveys， 2025， 57（2）： No.35.
[4]	NOURIAN A， MADNICK S. A systems theoretic approach to the security threats in cyber physical systems applied to Stuxnet ［J］. IEEE Transactions on Dependable and Secure Computing， 2018， 15（1）： 2-13.
[5]	ZIMBA A， WANG Z， CHEN H. Multi-stage crypto ransomware attacks： a new emerging cyber threat to critical infrastructure and industrial control systems ［J］. ICT Express， 2018， 4（1）： 14-18.
[6]	HUANG Y， SHU H， KANG F， et al. Protocol reverse-engineering methods and tools： a survey ［J］. Computer Communications， 2022， 182： 238-254.
[7]	MILLER B P， FREDRIKSEN L， SO B. An empirical study of the reliability of UNIX utilities ［J］. Communications of the ACM， 1990， 32（12）： 32-44.
[8]	SHU Z， YAN G. IoTInfer： automated blackbox fuzz testing of IoT network protocols guided by finite state machine inference ［J］. IEEE Internet of Things Journal， 2022， 9（22）： 22737-22751.
[9]	童俊成，赵波. 区块链智能合约漏洞检测与自动化修复综述［J］. 计算机应用， 2023， 43（3）：785-793.
	TONG J C， ZHAO B. Review on blockchain smart contract vulnerability detection and automatic repair ［J］. Journal of Computer Applications， 2023， 43（3）： 785-793.
[10]	LI Z， ZHAO H， SHI J， et al. An intelligent fuzzing data generation method based on deep adversarial learning ［J］. IEEE Access， 2019， 7： 49327-49340.
[11]	ZHAO H， LI Z， WEI H， et al. SeqFuzzer： an industrial protocol fuzzing framework from a deep learning perspective ［C］// Proceedings of the 12th IEEE Conference on Software Testing， Validation and Verification. Piscataway： IEEE， 2019： 59-67.
[12]	徐鹏，刘嘉勇，林波，等. 基于循环神经网络的模糊测试用例生成［J］. 计算机应用研究， 2019， 36（9）： 2679-2685.
	XU P， LIU J Y， LIN B， et al. Generation of fuzzing test case based on recurrent neural networks ［J］. Application Research of Computers， 2019， 36（9）： 2679-2685.
[13]	ZHAO X， QU H， XU J， et al. AMSFuzz： an adaptive mutation schedule for fuzzing ［J］. Expert Systems with Applications， 2022， 208： No.118162.
[14]	LV W， XIONG J， SHI J， et al. A deep convolution generative adversarial networks based fuzzing framework for industry control protocols ［J］. Journal of Intelligent Manufacturing， 2021， 32（2）： 441-457.
[15]	YU Z， WANG H， WANG D， et al. CGFuzzer： a fuzzing approach based on coverage-guided generative adversarial networks for industrial IoT protocols ［J］. IEEE Internet of Things Journal， 2022， 9（21）： 21607-21619.
[16]	WANG W， CHEN Z， ZHENG Z， et al. An adaptive fuzzing method based on Transformer and protocol similarity mutation ［J］. Computers and Security， 2023， 129： No.103197.
[17]	沈阳化工大学. 一种基于Transformer decoder的工控协议模糊测试用例生成方法： 202410970390.9［P］. 2024-10-29.
	Shenyang University of Chemical Technology. A method for generating fuzzy test cases for industrial control protocols based on Transformer decoder： 202410970390.9 ［P］. 2024-10-29.
[18]	SARKER I H. Deep learning： a comprehensive overview on techniques， taxonomy， applications and research directions ［J］. SN Computer Science， 2021， 2（6）： No.420.
[19]	庄园，曹文芳，孙国凯，等. 基于生成对抗网络与变异策略结合的网络协议漏洞挖掘方法［J］. 计算机科学， 2023， 50（9）： 44-51.
	ZHUANG Y， CAO W F， SUN G K， et al. Network protocol vulnerability mining method based on generative adversarial network and mutation strategy ［J］. Computer Science， 2023， 50（9）： 44-51.
[20]	VASWANI A， SHAZEER N， PARMAR N， et al. Attention is all you need ［C］// Proceedings of the 31st International Conference on Neural Information Processing Systems. Red Hook： Curran Associates Inc.， 2017： 6000-6010.
[21]	SHERSTINSKY A. Fundamentals of Recurrent Neural Network （RNN） and Long Short-Term Memory （LSTM） network ［J］. Physica D： Nonlinear Phenomena， 2020， 404： No.132306.
[22]	ZONG X， LUO W， NING B， et al. DiffusionFuzz： fuzzing framework of industrial control protocols based on denoising diffusion probabilistic model ［J］. IEEE Access， 2024， 12： 67795-67808.
[23]	LIANG X， ZHAO F. Single-image rain removal network based on an attention mechanism and a residual structure ［J］. IEEE Access， 2022， 10： 52472-52480.
[24]	FAN W， HE Y， ZHU F. RM-GPT： enhance the comprehensive generative ability of molecular GPT model via LocalRNN and RealFormer ［J］. Artificial Intelligence in Medicine， 2024， 150： No.102827.
[25]	HE R， RAVULA A， KANAGAL B， et al. RealFormer： Transformer likes residual attention ［C］// Findings of the Association for Computational Linguistics： ACL-IJCNLP 2021. Stroudsburg： ACL， 2021： 929-943.
[26]	LI L， DOROSLOVAČKI M， LOEW M H. Approximating the gradient of cross-entropy loss function ［J］. IEEE Access， 2020， 8： 111626-111635.
[27]	LAI Y， GAO H， LIU J. Vulnerability mining method for the Modbus TCP using an anti-sample fuzzer ［J］. Sensors， 2020， 20（7）： No.2040.
[28]	FENG W， LAI Y， LIU Z. Vulnerability mining for Modbus TCP based on exception field positioning ［J］. Simulation Modelling Practice and Theory， 2020， 102： No.101989.
[29]	徐航，杨智，陈性元，等. 基于自适应敏感区域变异的覆盖引导模糊测试［J］. 计算机应用， 2024， 44（8）： 2528-2535.
	XU H， YANG Z， CHEN X Y， et al. Coverage-guided fuzzing based on adaptive sensitive region mutation ［J］. Journal of Computer Applications， 2024， 44（8）： 2528-2535.
[30]	LEMAY A， FERNANDEZ J M. Providing SCADA network data sets for intrusion detection research ［C］// Proceedings of the 9th Workshop on Cyber Security Experimentation and Test. Berkeley： USENIX Association， 2016： 1-8.
[31]	MUKHOPADHYAY S. Industrial control protocol fuzzing using deep adversarial networks ［C］// Proceedings of the 2021 International Conference on Advances in Computing， Communication， and Control. Piscataway： IEEE， 2021： 1-6.
[32]	ZHANG D， WANG J， ZHANG H. Peach improvement on Profinet-DCP for industrial control system vulnerability detection［C］// Proceedings of the 2nd International Conference on Electrical， Computer Engineering and Electronics. Dordrecht： Atlantis Press， 2015： 1622-1627.

字段类型	变异算子
Transaction ID	特殊字符、ASCII码
Length	超长、欠长、非法长度边界值
Unit ID	非法ID、特殊值、未定义ID
Function code	非法功能码、未定义功能码、非法字符
Data	单个字符、随机字符、非法数据特殊分隔符：！ @ # * % + = - \| < > / ？｛｝［］… 格式化字符串：%s， %d， %n， %x， %n%s … 循环字符串：AAAA…、FFF…、SSSSS… 特殊ASCALL字符：！ " ，@， &， %， ~*=… 文件路径字符：~/、/…˙..、\.、\..

字段类型	变异算子
Transaction ID	特殊字符、ASCII码
Length	超长、欠长、非法长度边界值
Unit ID	非法ID、特殊值、未定义ID
Function code	非法功能码、未定义功能码、非法字符
Data	单个字符、随机字符、非法数据特殊分隔符：！ @ # * % + = - \| < > / ？｛｝［］… 格式化字符串：%s， %d， %n， %x， %n%s … 循环字符串：AAAA…、FFF…、SSSSS… 特殊ASCALL字符：！ " ，@， &， %， ~*=… 文件路径字符：~/、/…˙..、\.、\..

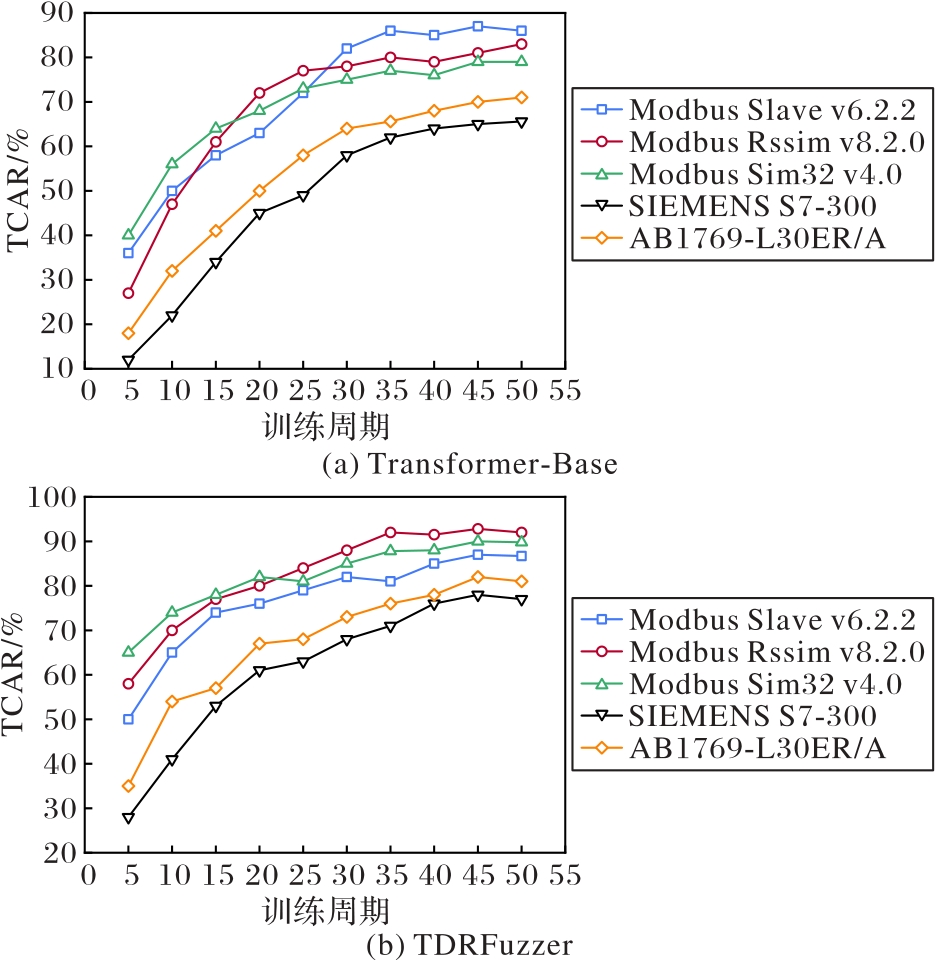

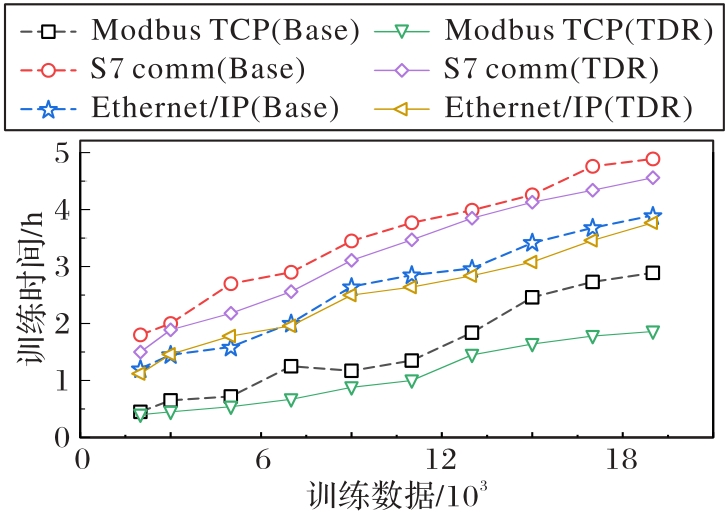

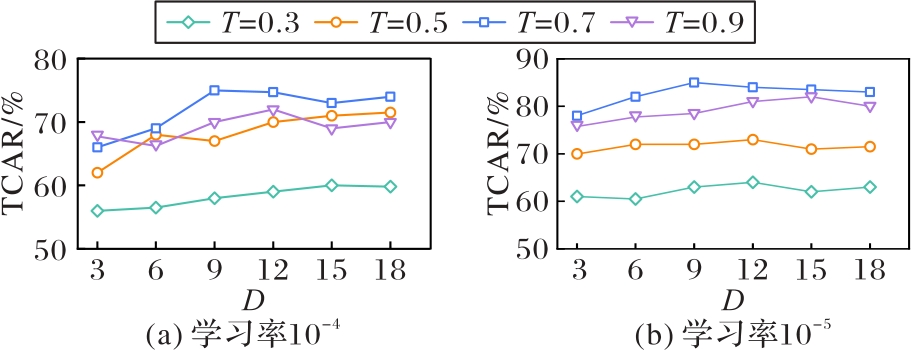

解码器层数	α	自注意力头数	TCAR/%
4	0.5	4	77.4
	0.5	8	77.8
	0.8	4	78.1
	0.8	8	75.4
6	0.5	4	87.6
	0.5	8	86.1
	0.8	4	81.5
	0.8	8	78.5
8	0.5	4	85.8
	0.5	8	84.3
	0.8	4	82.2
	0.8	8	83.6

解码器层数	α	自注意力头数	TCAR/%
4	0.5	4	77.4
	0.5	8	77.8
	0.8	4	78.1
	0.8	8	75.4
6	0.5	4	87.6
	0.5	8	86.1
	0.8	4	81.5
	0.8	8	78.5
8	0.5	4	85.8
	0.5	8	84.3
	0.8	4	82.2
	0.8	8	83.6

超参数	数值
RNN层级	2
RNN层数	1
窗口大小	4
嵌入维度	512
自注意力头数	6
批次大小	32
残差缩放因子	0.5
优化器	Adam

基于自适应动态区间策略的工业控制协议模糊测试方法TDRFuzzer

TDRFuzzer： fuzzing method for industrial control protocols based on adaptive dynamic interval strategy

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 20

参考文献 32

相关文章 15

编辑推荐

Metrics

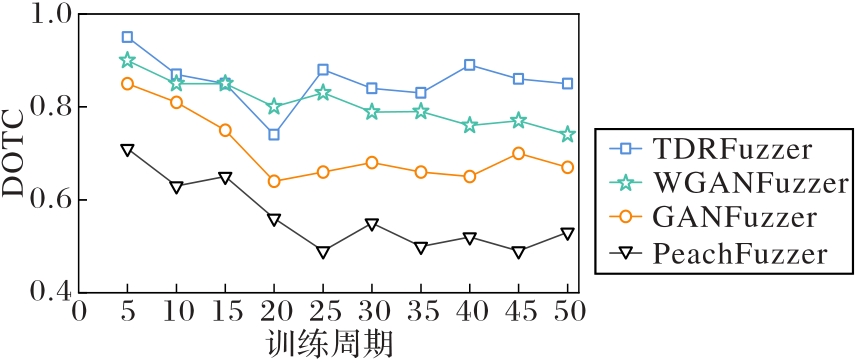

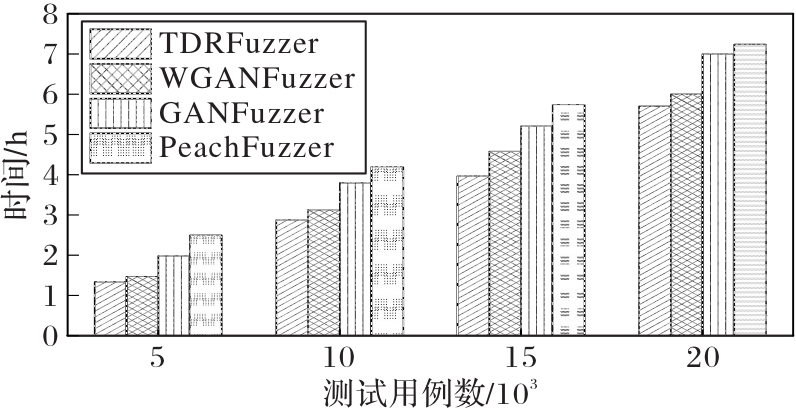

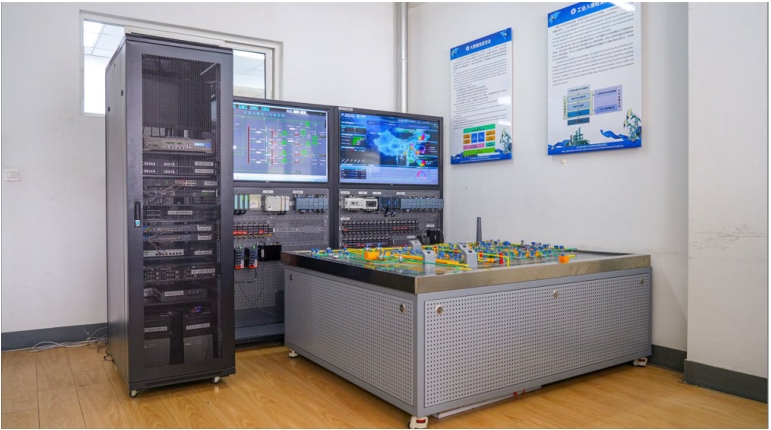

测试模型	设备	训练时间/h	发送用例数	异常数	VDR/%	触发异常种类数
TDRFuzzer	Modbus Slave v6.2.2	11.36	50 000	86	0.172	5
	Modbus Rssim v8.2.0			125	0.250	6
	Modbus Sim32 v4.0			68	0.136	4

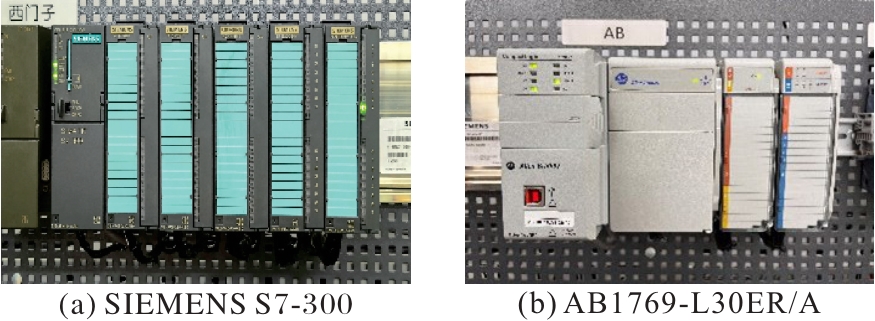

	SIEMENS S7-300			8	0.016	3
	AB1769-L30ER/A			9	0.018	4
GANFuzzer	Modbus Slave v6.2.2	16.78	50 000	70	0.140	4
	Modbus Rssim v8.2.0			84	0.168	3
	Modbus Sim32 v4.0			51	0.102	4
	SIEMENS S7-300			2	0.004	2
	AB1769-L30ER/A			3	0.006	1
WGANFuzzer	Modbus Slave v6.2.2	14.25	50 000	78	0.156	4
	Modbus Rssim v8.2.0			105	0.210	5
	Modbus Sim32 v4.0			62	0.124	5
	SIEMENS S7-300			5	0.010	3
	AB1769-L30ER/A			6	0.012	2
PeachFuzzer	Modbus Slave v6.2.2	—	50 000	27	0.054	2
	Modbus Rssim v8.2.0			38	0.076	1
	Modbus Sim32 v4.0			32	0.064	1
	SIEMENS S7-300			1	0.002	1
	AB1769-L30ER/A			2	0.004	1

[1]	李进, 刘立群. 基于残差Swin Transformer的SAR与可见光图像融合[J]. 《计算机应用》唯一官方网站, 2025, 45(9): 2949-2956.
[2]	王芳, 胡静, 张睿, 范文婷. 内容引导下多角度特征融合医学图像分割网络[J]. 《计算机应用》唯一官方网站, 2025, 45(9): 3017-3025.
[3]	吕景刚, 彭绍睿, 高硕, 周金. 复频域注意力和多尺度频域增强驱动的语音增强网络[J]. 《计算机应用》唯一官方网站, 2025, 45(9): 2957-2965.
[4]	周金, 李玉芝, 张徐, 高硕, 张立, 盛家川. 复杂电磁环境下的调制识别网络[J]. 《计算机应用》唯一官方网站, 2025, 45(8): 2672-2682.
[5]	陶永鹏, 柏诗淇, 周正文. 基于卷积和Transformer神经网络架构搜索的脑胶质瘤多组织分割网络[J]. 《计算机应用》唯一官方网站, 2025, 45(7): 2378-2386.
[6]	陈凯, 叶海良, 曹飞龙. 基于局部-全局交互与结构Transformer的点云分类算法[J]. 《计算机应用》唯一官方网站, 2025, 45(5): 1671-1676.
[7]	陈鹏宇, 聂秀山, 李南君, 李拓. 基于时空解耦和区域鲁棒性增强的半监督视频目标分割方法[J]. 《计算机应用》唯一官方网站, 2025, 45(5): 1379-1386.
[8]	许鹏程, 何磊, 李川, 钱炜祺, 赵暾. 基于Transformer的深度符号回归方法[J]. 《计算机应用》唯一官方网站, 2025, 45(5): 1455-1463.
[9]	李慧, 贾炳志, 王晨曦, 董子宇, 李纪龙, 仲兆满, 陈艳艳. 基于Swin Transformer的生成对抗网络水下图像增强模型[J]. 《计算机应用》唯一官方网站, 2025, 45(5): 1439-1446.
[10]	袁宝华, 陈佳璐, 王欢. 融合多尺度语义和双分支并行的医学图像分割网络[J]. 《计算机应用》唯一官方网站, 2025, 45(3): 988-995.
[11]	王雅伦, 张仰森, 朱思文. 面向知识推理的位置编码标题生成模型[J]. 《计算机应用》唯一官方网站, 2025, 45(2): 345-353.
[12]	王子怡, 李卫军, 刘雪洋, 丁建平, 刘世侠, 苏易礌. 基于Swin Transformer与多尺度特征融合的图像描述方法[J]. 《计算机应用》唯一官方网站, 2025, 45(10): 3154-3160.
[13]	梁杰涛, 罗兵, 付兰慧, 常青玲, 李楠楠, 易宁波, 冯其, 何鑫, 邓辅秦. 基于坐标几何采样的点云配准方法[J]. 《计算机应用》唯一官方网站, 2025, 45(1): 214-222.
[14]	方介泼, 陶重犇. 应对零日攻击的混合车联网入侵检测系统[J]. 《计算机应用》唯一官方网站, 2024, 44(9): 2763-2769.
[15]	黄云川, 江永全, 黄骏涛, 杨燕. 基于元图同构网络的分子毒性预测[J]. 《计算机应用》唯一官方网站, 2024, 44(9): 2964-2969.

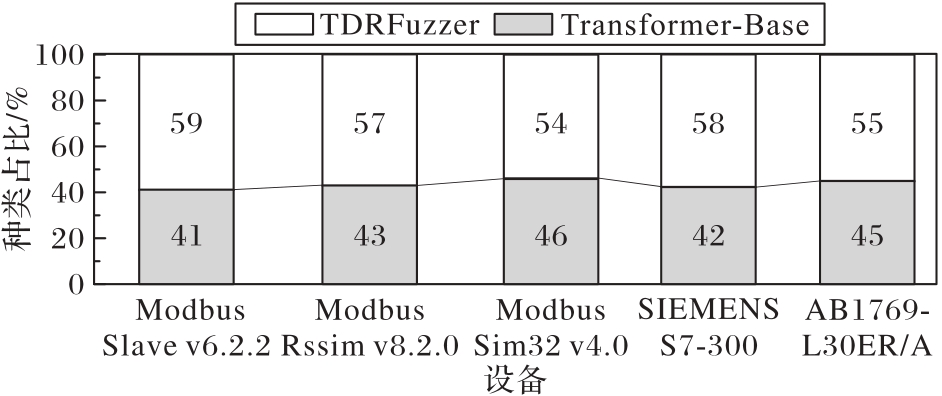

设备	异常功能码	异常设备地址	无法连接	缓存溢出	数据长度不符	从站无响应	连接断开
Modbus Slave v6.2.2	√	√		√	√		√
Modbus Rssim v8.2.0	√		√	√	√	√	√
Modbus Sim32 v4.0	√	√		√	√
SIEMENS S7-300			√	√		√
AB 1769-L30ER/A			√		√	√	√

设备	异常功能码	异常设备地址	无法连接	缓存溢出	数据长度不符	从站无响应	连接断开
Modbus Slave v6.2.2	√	√		√	√		√
Modbus Rssim v8.2.0	√		√	√	√	√	√
Modbus Sim32 v4.0	√	√		√	√
SIEMENS S7-300			√	√		√
AB 1769-L30ER/A			√		√	√	√
