融合注意力机制和多尺度特征的图像水印方法

doi:10.11772/j.issn.1001-9081.2024030282

《计算机应用》唯一官方网站 ›› 2025, Vol. 45 ›› Issue (2): 616-623.DOI: 10.11772/j.issn.1001-9081.2024030282

• 多媒体计算与计算机仿真 • 上一篇

融合注意力机制和多尺度特征的图像水印方法

张天骐, 谭霜(), 沈夕文, 唐娟

重庆邮电大学通信与信息工程学院，重庆 400065

收稿日期:2024-03-18 修回日期:2024-06-20 接受日期:2024-06-25 发布日期:2024-10-14 出版日期:2025-02-10
通讯作者: 谭霜
作者简介:张天骐（1971—），男，四川眉山人，教授，博士，CCF会员，主要研究方向：通信信号的调制解调、盲处理
沈夕文（2000—），男，安徽滁州人，硕士研究生，主要研究方向：语音增强、语音信号处理
唐娟（2000—），女，四川德阳人，硕士研究生，主要研究方向：卫星扩频信号捕获。
基金资助:
重庆市自然科学基金资助项目(cstc2021jcyj-msxmX0836)

Image watermarking method combining attention mechanism and multi-scale feature

Tianqi ZHANG, Shuang TAN(), Xiwen SHEN, Juan TANG

School of Communication and Information Engineering，Chongqing University of Posts and Telecommunications，Chongqing 400065，China

Received:2024-03-18 Revised:2024-06-20 Accepted:2024-06-25 Online:2024-10-14 Published:2025-02-10
Contact: Shuang TAN
About author:ZHANG Tianqi， born in 1971， Ph. D.， professor. His research interests include modulation and demodulation of communication signals， blind processing.
SHEN Xiwen， born in 2000， M. S. candidate. His research interests include speech enhancement， speech signal processing.
TANG Juan， born in 2000， M. S. candidate. Her research interests include satellite spread spectrum signal capture.
Supported by:
Natural Science Foundation of Chongqing(cstc2021jcyj-msxmX0836)

摘要/Abstract

摘要：

针对基于深度学习的水印方法未充分突显图像的关键特征，以及未有效利用中间卷积层输出特征的问题，为提升含水印图像的视觉质量和抵抗噪声攻击的能力，提出一种融合注意力机制和多尺度特征的图像水印方法。在编码器部分，设计注意力模块关注重要图像特征，以减小水印嵌入引起的图像失真；在解码器部分，设计多尺度特征提取模块，以捕获不同层次的图像细节。实验结果表明，在COCO数据集上与深度水印模型HiDDeN（Hiding Data with Deep Networks）相比，所提方法生成的含水印图像的峰值信噪比（PSNR）和结构相似度（SSIM）分别增加了11.63%和1.29%；所提方法针对dropout、cropout、crop、高斯模糊和JPEG压缩的水印提取平均误比特率（BER）降低了53.85%；此外，消融实验结果验证了添加注意力模块和多尺度特征提取模块的方法有更好的不可见性和鲁棒性。

关键词: 图像水印, 注意力机制, 特征提取, 鲁棒水印, 深度学习, 对抗训练

Abstract:

Aiming at the problems that the watermarking method based on deep learning does not fully highlight key features of the image and does not utilize the output features of the intermediate convolution layer effectively， to improve the visual quality and the ability to resist noise attacks of the watermarked image， an attention mechanism-based multi-scale feature image watermarking method was proposed. An attention module was designed in the encoder part to focus on important image features， thereby reducing image distortion caused by watermark embedding； a multi-scale feature extraction module was designed in the decoder part to capture different levels of image details. Experimental results show that compared with the deep watermark model HiDDeN（Hiding Data with Deep Networks） on COCO dataset， the proposed method has the generated watermarked image’s Peak Signal-to-Noise Ratio （PSNR） and Structural SIMilarity （SSIM） increased by 11.63% and 1.29% respectively and has the average Bit Error Rate （BER） of watermark extraction for dropout， cropout， crop， Gaussian blur， and JPEG compression reduced by 53.85%. In addition， ablation experimental results confirm that the method adding attention module and multi-scale feature extraction module has better invisibility and robustness.

Key words: image watermarking, attention mechanism, feature extraction, robust watermarking, deep learning, adversarial training

中图分类号:

TP309.7

张天骐, 谭霜, 沈夕文, 唐娟. 融合注意力机制和多尺度特征的图像水印方法[J]. 计算机应用, 2025, 45(2): 616-623.

Tianqi ZHANG, Shuang TAN, Xiwen SHEN, Juan TANG. Image watermarking method combining attention mechanism and multi-scale feature[J]. Journal of Computer Applications, 2025, 45(2): 616-623.

图/表 14

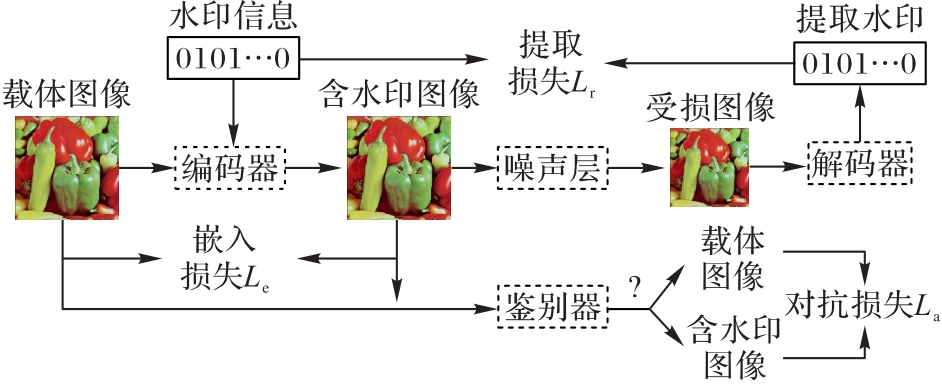

图1 本文模型的结构

Fig. 1 Structure of proposed model

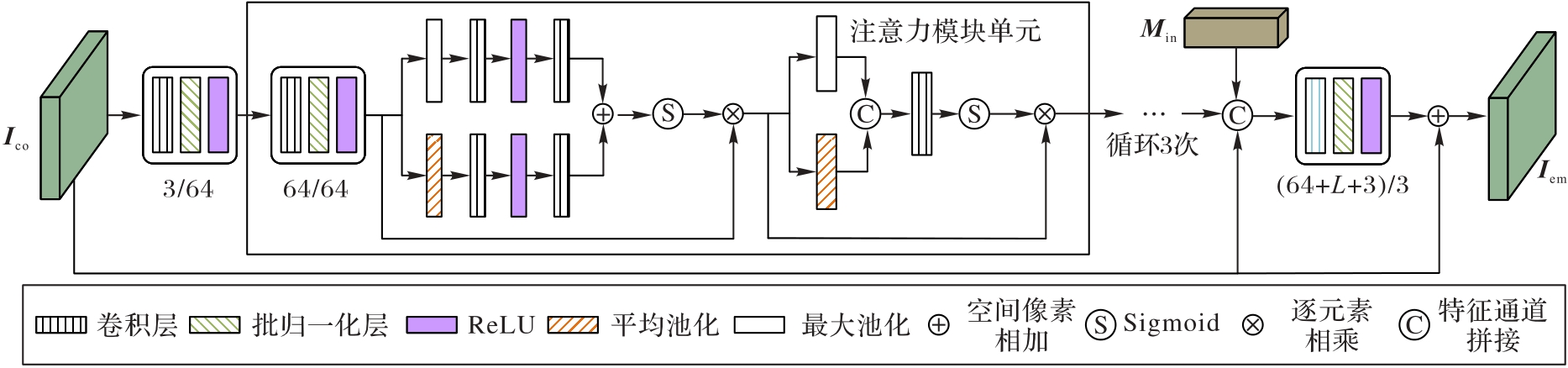

图2 编码器的结构

Fig. 2 Structure of encoder

表1 噪声层种类及描述

Tab. 1 Noise layer types and descriptions

噪声种类	噪声描述
缩放	调整 $I e m$ 的尺寸，将它缩小或放大 $r$ 倍。若 $r < 1$ ，图像尺寸缩小；反之，则放大
dropout	$I e m$ 中的每个像素点在概率 $p d ∈ (0,1)$ 下保留，在概率 $1 - p d$ 下被 $I c o$ 对应位置的像素点替换。若 $p d$ 越大，图像像素丢失越少
高斯模糊	使用高斯核对 $I e m$ 中的每个像素点周围重新分配权重以平滑图像，高斯模糊攻击的强度由高斯核的标准差 $σ$ 决定。 $σ$ 越大，处理后的图像越平滑
JPEG压缩	将 $I e m$ 划分为若干个8×8的小块，并对每个小块作DCT得到频域系数，然后对频域系数进行量化。 JPEG压缩攻击强度由压缩质量参数 $q ∈ (50,100)$ 决定， $q$ 越大，图像细节保留得越好，图像质量越高
椒盐噪声	$I e m$ 中的每个像素点在概率 $p s ∈ (0,1)$ 下随机替换为黑色或白色的像素点，在概率 $1 - 2 p s$ 下被保留

表1 噪声层种类及描述

Tab. 1 Noise layer types and descriptions

噪声种类	噪声描述
缩放	调整 $I e m$ 的尺寸，将它缩小或放大 $r$ 倍。若 $r < 1$ ，图像尺寸缩小；反之，则放大
dropout	$I e m$ 中的每个像素点在概率 $p d ∈ (0,1)$ 下保留，在概率 $1 - p d$ 下被 $I c o$ 对应位置的像素点替换。若 $p d$ 越大，图像像素丢失越少
高斯模糊	使用高斯核对 $I e m$ 中的每个像素点周围重新分配权重以平滑图像，高斯模糊攻击的强度由高斯核的标准差 $σ$ 决定。 $σ$ 越大，处理后的图像越平滑
JPEG压缩	将 $I e m$ 划分为若干个8×8的小块，并对每个小块作DCT得到频域系数，然后对频域系数进行量化。 JPEG压缩攻击强度由压缩质量参数 $q ∈ (50,100)$ 决定， $q$ 越大，图像细节保留得越好，图像质量越高
椒盐噪声	$I e m$ 中的每个像素点在概率 $p s ∈ (0,1)$ 下随机替换为黑色或白色的像素点，在概率 $1 - 2 p s$ 下被保留

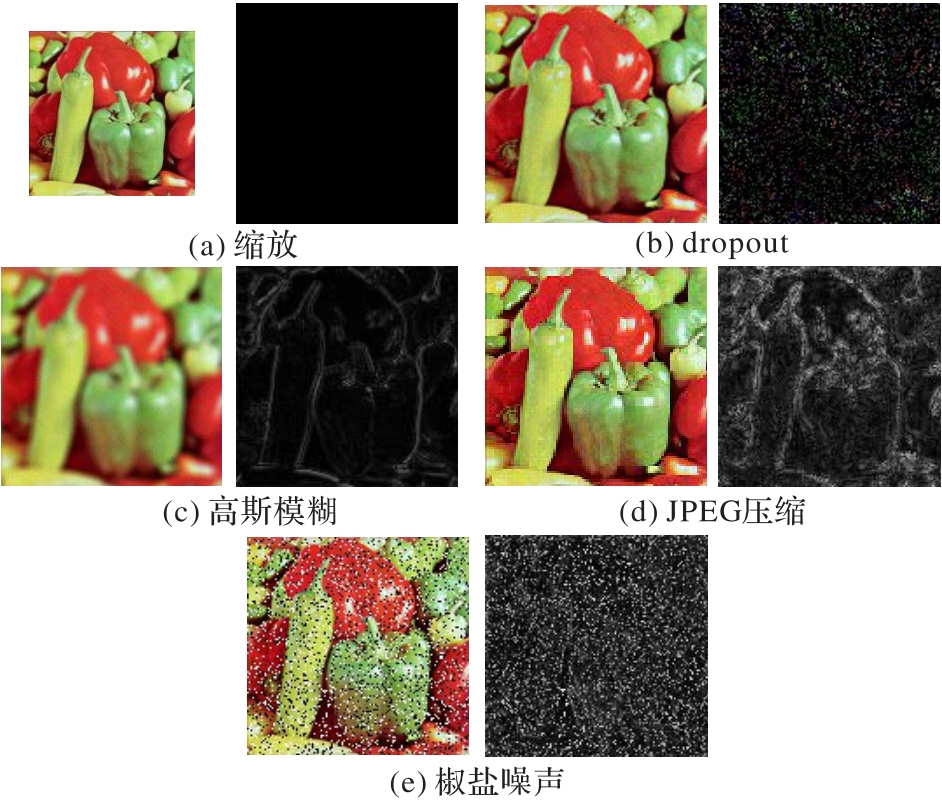

图3 噪声层效果

Fig. 3 Noise layer effect

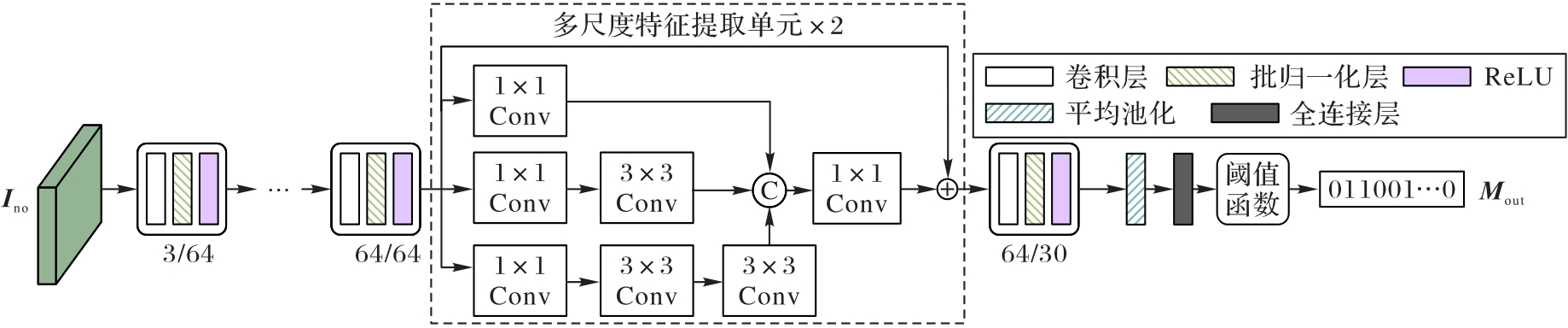

图4 解码器的结构

Fig. 4 Structure of decoder

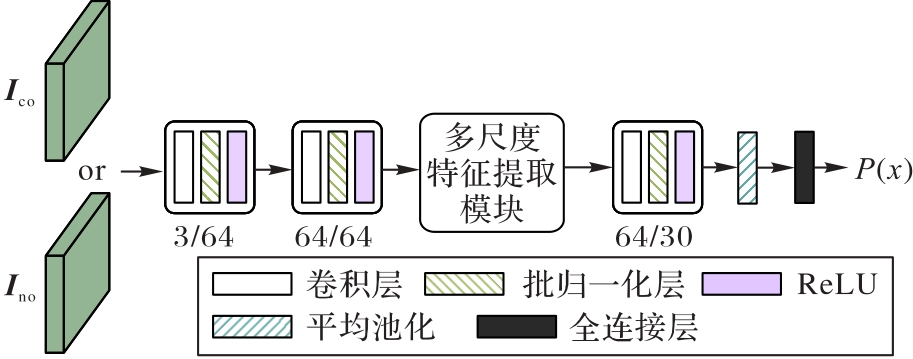

图5 鉴别器的结构

Fig. 5 Structure of discriminator

图6 不同方法的图像不可见性主观效果

Fig. 6 Subjective effect of image invisibility of different methods

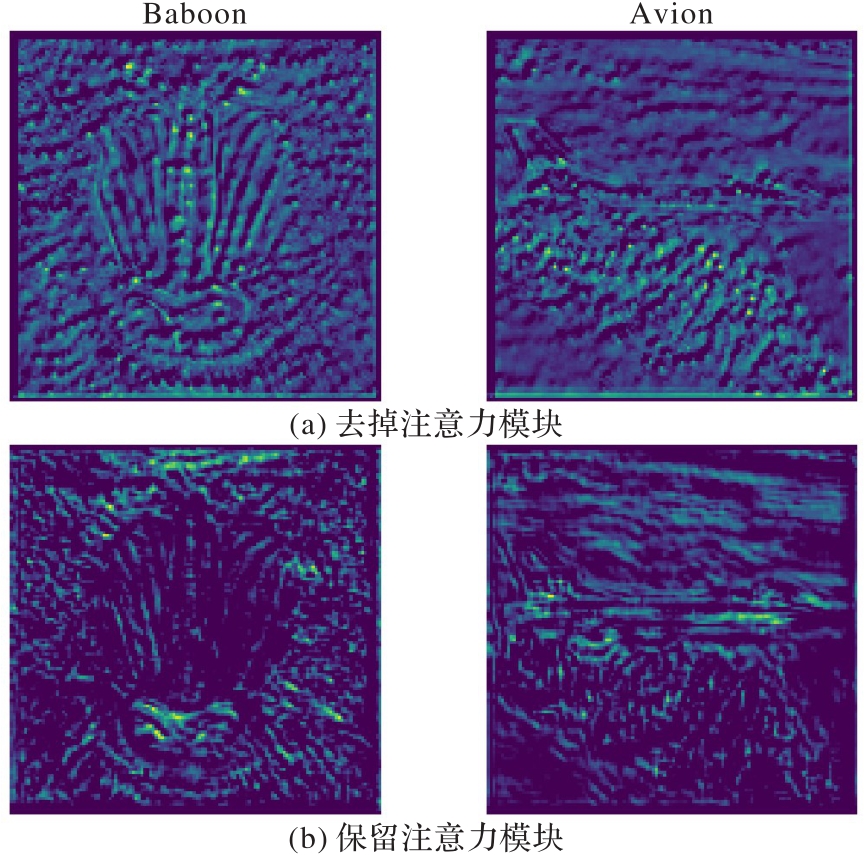

图7 引入注意力模块前后的热力图

Fig. 7 Heat maps before and after introducing attention module

表2 不同方法生成水印图像的PSNR和SSIM

Tab. 2 PSNR and SSIM of watermarked images generated by different methods

方法	PSNR/dB	SSIM/%
HiDDeN-NN	35.61	98.63
本文方法-NN	41.09	99.65
HiDDeN	30.88	96.65
本文方法	34.47	97.90

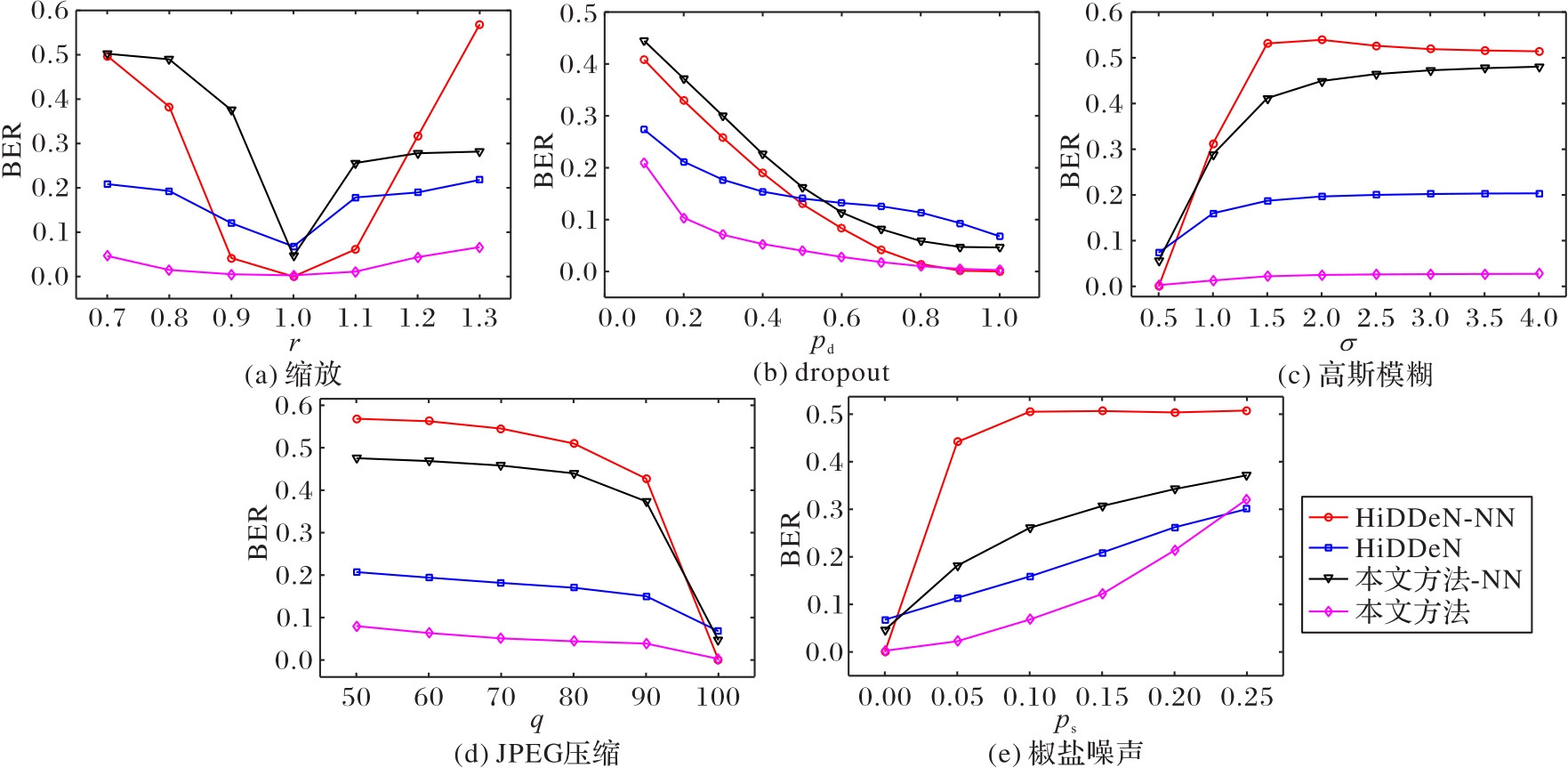

图8 不同攻击强度下不同方法的误比特率

Fig. 8 BERs of different methods with different attack strengths

表3 不同方法在COCO数据集上的性能对比

Tab. 3 Performance comparison of different methods on COCO dataset

方法	不可见性		鲁棒性（不同噪声攻击下的BER）						参数量/10⁶
方法	PSNR/dB	SSIM/%	dropout（ $p d = 0.3$ ）	cropout（p=0.3）	crop（p=0.035）	高斯模糊（σ=2）	JPEG压缩（q=80）	平均	参数量/10⁶
HiDDeN	30.88	96.65	0.07	0.06	0.12	0.04	0.37	0.13	0.45
ReDMark	35.93	96.60	0.08	0.08	0.12	0.50	0.25	0.21	0.13
IGA	—	—	0.22	0.13	0.26	0.19	0.13	0.19	—
SSLW	33.50	84.12	0.12	0.49	0.20	0.01	0.17	0.20	27.70
ARWGAN	35.87	96.88	0.04	0.04	0.04	0.03	0.14	0.06	1.50
本文方法	35.92	98.14	0.04	0.02	0.02	0.03	0.17	0.06	0.55

表3 不同方法在COCO数据集上的性能对比

Tab. 3 Performance comparison of different methods on COCO dataset

方法	不可见性		鲁棒性（不同噪声攻击下的BER）						参数量/10⁶
方法	PSNR/dB	SSIM/%	dropout（ $p d = 0.3$ ）	cropout（p=0.3）	crop（p=0.035）	高斯模糊（σ=2）	JPEG压缩（q=80）	平均	参数量/10⁶
HiDDeN	30.88	96.65	0.07	0.06	0.12	0.04	0.37	0.13	0.45
ReDMark	35.93	96.60	0.08	0.08	0.12	0.50	0.25	0.21	0.13
IGA	—	—	0.22	0.13	0.26	0.19	0.13	0.19	—
SSLW	33.50	84.12	0.12	0.49	0.20	0.01	0.17	0.20	27.70
ARWGAN	35.87	96.88	0.04	0.04	0.04	0.03	0.14	0.06	1.50
本文方法	35.92	98.14	0.04	0.02	0.02	0.03	0.17	0.06	0.55

图9 不同数据集的图像及嵌入水印后的版本

Fig. 9 Images from different datasets and their watermarked versions

表4 本文方法在不同数据集上的结果对比

Tab. 4 Comparison of results of proposed method on different datasets

数据集	不可见性		鲁棒性（不同噪声攻击下的BER）
数据集	PSNR/dB	SSIM/%	缩放（r=0.8）	Dropout（ $p d = 0.3$ ）	高斯模糊（σ=2）	JPEG压缩（q=80）	椒盐噪声（ $p s = 0.1$ ）	平均
COCO	34.47	97.90	0.01	0.07	0.03	0.04	0.07	0.04
ImageNet	34.88	97.75	0.02	0.08	0.03	0.05	0.07	0.05
VOC 2012	35.10	97.83	0.02	0.08	0.03	0.05	0.07	0.05
NaSC TG2	37.21	99.52	0.03	0.08	0.03	0.06	0.07	0.05
Animal	35.74	97.89	0.02	0.07	0.02	0.06	0.07	0.05
Intel	34.56	98.24	0.03	0.09	0.03	0.03	0.07	0.05

表4 本文方法在不同数据集上的结果对比

Tab. 4 Comparison of results of proposed method on different datasets

数据集	不可见性		鲁棒性（不同噪声攻击下的BER）
数据集	PSNR/dB	SSIM/%	缩放（r=0.8）	Dropout（ $p d = 0.3$ ）	高斯模糊（σ=2）	JPEG压缩（q=80）	椒盐噪声（ $p s = 0.1$ ）	平均
COCO	34.47	97.90	0.01	0.07	0.03	0.04	0.07	0.04
ImageNet	34.88	97.75	0.02	0.08	0.03	0.05	0.07	0.05
VOC 2012	35.10	97.83	0.02	0.08	0.03	0.05	0.07	0.05
NaSC TG2	37.21	99.52	0.03	0.08	0.03	0.06	0.07	0.05
Animal	35.74	97.89	0.02	0.07	0.02	0.06	0.07	0.05
Intel	34.56	98.24	0.03	0.09	0.03	0.03	0.07	0.05

表5 消融实验结果对比

Tab. 5 Comparison of ablation experimental results

方法	不可见性		鲁棒性（不同噪声攻击下的BER）
方法	PSNR/dB	SSIM/%	缩放（r=0.8）	dropout（ $p d = 0.3$ ）	高斯模糊（σ=2）	JPEG压缩（q=80）	椒盐噪声（ $p s = 0.1$ ）	平均
w/o am	33.42	97.77	0.19	0.07	0.07	0.09	0.05	0.09
w/o mf	30.79	96.76	0.08	0.10	0.14	0.09	0.14	0.11
本文方法	34.47	97.90	0.01	0.07	0.03	0.04	0.07	0.04

表5 消融实验结果对比

Tab. 5 Comparison of ablation experimental results

方法	不可见性		鲁棒性（不同噪声攻击下的BER）
方法	PSNR/dB	SSIM/%	缩放（r=0.8）	dropout（ $p d = 0.3$ ）	高斯模糊（σ=2）	JPEG压缩（q=80）	椒盐噪声（ $p s = 0.1$ ）	平均
w/o am	33.42	97.77	0.19	0.07	0.07	0.09	0.05	0.09
w/o mf	30.79	96.76	0.08	0.10	0.14	0.09	0.14	0.11
本文方法	34.47	97.90	0.01	0.07	0.03	0.04	0.07	0.04
