基于U形多层感知机网络的地震波初至拾取与反演

doi:10.11772/j.issn.1001-9081.2023060808

《计算机应用》唯一官方网站 ›› 2024, Vol. 44 ›› Issue (7): 2301-2309.DOI: 10.11772/j.issn.1001-9081.2023060808

基于U形多层感知机网络的地震波初至拾取与反演

孙明皓¹, 余瀚¹(), 陈雨青², 陆恺³

^1.南京邮电大学计算机学院, 南京 210046
^2.中国地质大学(北京) 地球物理与信息技术学院, 北京 100029
^3.自然资源部极地科学重点实验室(中国极地研究中心), 上海 200136

收稿日期:2023-06-26 修回日期:2023-08-20 接受日期:2023-08-24 发布日期:2023-08-28 出版日期:2024-07-10
通讯作者: 余瀚
作者简介:孙明皓（1998—），男，江苏南京人，硕士研究生，主要研究方向：信号与图像处理；
陈雨青（1989—），男，北京人，讲师，博士，主要研究方向：地球物理反演、机器学习；
陆恺（1988—），男，浙江宁波人，助理研究员，博士，主要研究方向：地震勘探与反演。
第一联系人：余瀚（1984—），男，江苏南京人，副教授，博士，CCF会员，主要研究方向：地球物理反演、科学计算；
基金资助:
国家自然科学基金资助项目(12371440);中国博士后科学基金资助项目(2021M692367);南京邮电大学校级自然科学基金资助项目(NY222140)

First-arrival picking and inversion of seismic waveforms based on U-shaped multilayer perceptron network

Minghao SUN¹, Han YU¹(), Yuqing CHEN², Kai LU³

^1.School of Computer Science，Nanjing University of Posts and Telecommunications，Nanjing Jiangsu 210046，China
^2.School of Geophysics and Information Technology，China University of Geosciences，Beijing 100029，China
^3.Key Laboratory of Polar Science of Ministry of Natural Resources （Polar Research Institute of China），Shanghai 200136，China

Received:2023-06-26 Revised:2023-08-20 Accepted:2023-08-24 Online:2023-08-28 Published:2024-07-10
Contact: Han YU
About author:SUN Minghao， born in 1998， M. S. candidate. His research interests include signal and image processing.
CHEN Yuqing， born in 1989， Ph. D.， lecturer. His research interests include geophysical inversion， machine learning.
LU Kai， born in 1988， Ph. D.， assistant research fellow. His research interests include seismic exploration and inversion.
First author contact:YU Han， born in 1984， Ph. D.， associate professor. His research interests include geophysical inversion， scientific computing.
Supported by:
National Natural Science Foundation of China(12371440);China Postdoctoral Science Foundation(2021M692367);Natural Science Foundation of Nanjing University of Posts and Telecommunications(NY222140)

摘要/Abstract

摘要：

针对传统勘探地震波初至拾取工作量大、抗噪性差和精度低所导致的低质量速度反演影响生产安全的问题，提出一种基于U形多层感知机（U-MLP）网络的地震波初至拾取与反演方法。首先，为解决传统U形网络（U-Net）中的交叉熵损失函数在数据类别不平衡时导致的性能变差问题，设计一种基于加权交叉熵Lovász归一化指数（WLS）的损失函数；然后，在特征融合阶段引入残差连接，缩小低级特征与高级特征间的差距，还原更多细节信息；最后，为使U-MLP网络更好学习图像局部特征，为高级语义引入标记化的多层感知机（MLP）模块，此模块降低了参数量和计算复杂度。实验结果表明，与U-Net相比，U-MLP网络在训练中收敛性更强，初至拾取最大误差降低了20%以上，交并比（IoU）值提升了约2%。可见，U-MLP网络在提取勘探地震波初至时不仅提高了拾取精度，而且拾取的初至在仿真数据和实际数据中的速度分布反演均达到了理想效果，具有更好的性能且适应性更强。

关键词: U形网络, 多层感知机, 初至拾取, 反演, 成像

Abstract:

A method for first-arrival picking and inversion of seismic waveforms based on U-shaped MultiLayer Perceptron （U-MLP） network was proposed to solve the safety problem in production because of the low quality of inverted velocity， caused by heavy workload， poor noise immunity and low accuracy in traditional first-arrival picking methods. Firstly， a Weighted cross-entropy Lovász-Softmax （WLS） loss function was designed to solve the problem of poor performance of U-shaped Network （U-Net） caused by the traditional cross-entropy loss function in processing unbalanced data categories. Then， residual connections were introduced in the feature fusion stage to reduce the discrepancies between low-level and high-level features， restoring more detailed information. Finally， a MultiLayer Perceptron （MLP） module was introduced for high-level features to learn local image features better， and reduce the number of parameters and computational complexity. Experimental results show that compared with U-Net， U-MLP network converges faster in training， and its maximum error of first-arrival picking decreases by at least 20% while its value of Intersection over Union （IoU） increases by about 2%. It can be seen that the proposed network model not only improves the accuracy of first-arrival picking significantly， but also produces first arrivals for inverting ideal velocity distributions in both the synthetic and the real datasets， hence demonstrating its better performance and stronger adaptability.

Key words: U-shaped Network (U-Net), MultiLayer Perceptron (MLP), first arrival picking, inversion, imaging

中图分类号:

TP391.41

孙明皓, 余瀚, 陈雨青, 陆恺. 基于U形多层感知机网络的地震波初至拾取与反演[J]. 计算机应用, 2024, 44(7): 2301-2309.

Minghao SUN, Han YU, Yuqing CHEN, Kai LU. First-arrival picking and inversion of seismic waveforms based on U-shaped multilayer perceptron network[J]. Journal of Computer Applications, 2024, 44(7): 2301-2309.

图/表 16

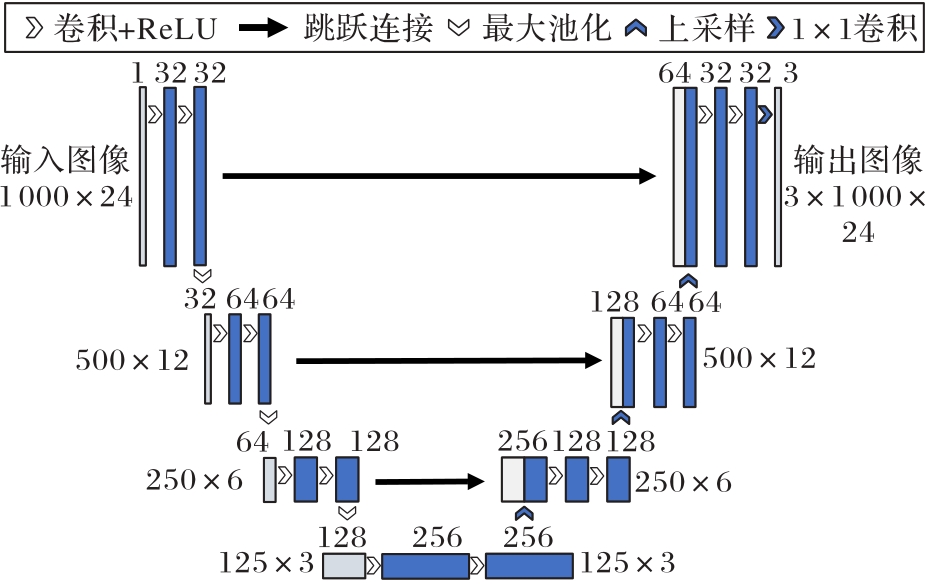

图1 U-Net结构

Fig. 1 Structure of U-Net

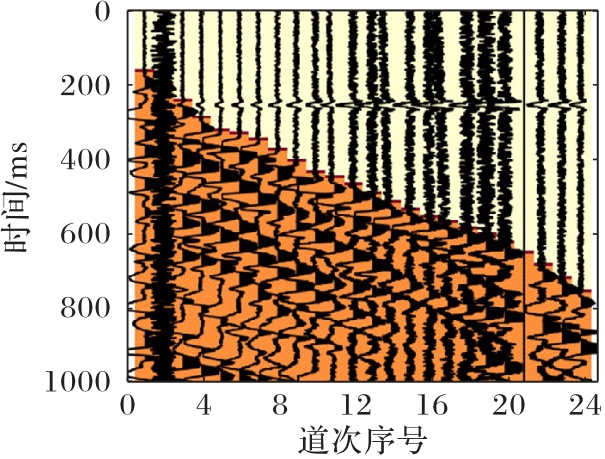

图2 加噪合成的地震时空数据

Fig. 2 Synthetic temporal-spatial seismogram with noise

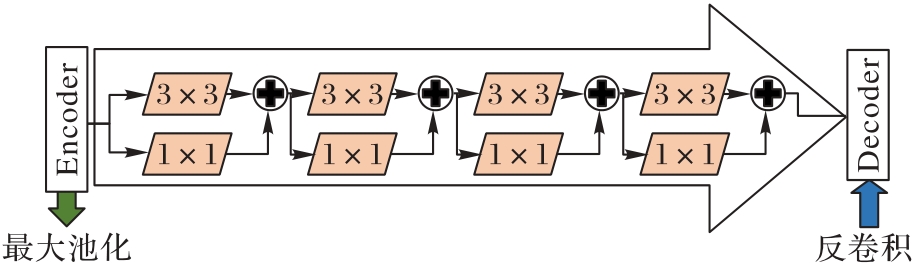

图3 U-Net中引入的改进残差连接

Fig. 3 Improved residual connection embedded in U-Net

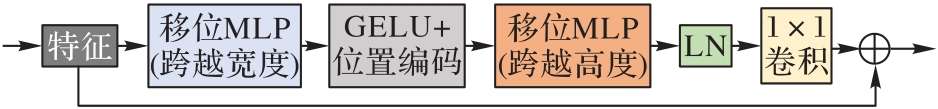

图4 标记化MLP模块

Fig. 4 Labeled MLP block

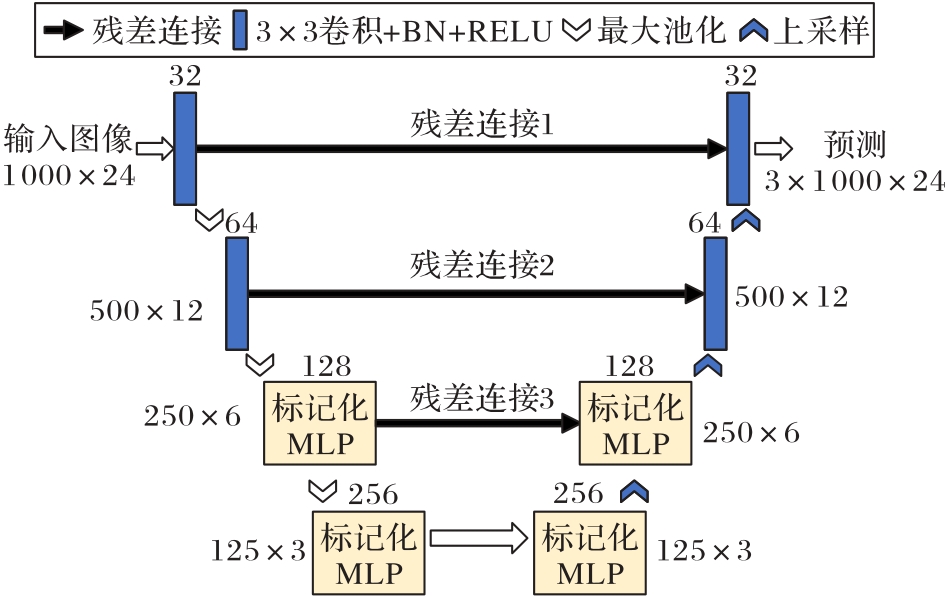

图5 改进的U-MLP网络结构

Fig. 5 Optimized U-MLP network structure

图6 U-MLP网络在训练、验证和测试数据集上的初至拾取图

Fig. 6 First-arrival picking pictures with U-MLP network on training，validation and test datasets

表1 不同网络模型的初至拾取误差对比

Tab. 1 Error comparison of first arrivals picked by different network models

数据集	模型	Max_diff_fb	Min_diff_fb	Mean_diff_fb
训练集	U-Net	20.45	0.500 0	6.397
训练集	U-MLP网络	15.60	0.350 0	5.213
验证集	U-Net	20.23	0.416 7	9.458
验证集	U-MLP网络	15.14	0.364 7	8.438
测试集	U-Net	20.16	0.784 3	10.180
测试集	U-MLP网络	15.84	0.571 1	8.279

表2 不同网络模型下的IoU结果对比

Tab. 2 IoU comparison between different network models

数据集	模型	IoU指标
训练集	U-Net	0.975 6
训练集	U-MLP网络	0.994 5
验证集	U-Net	0.973 2
验证集	U-MLP网络	0.994 1
测试集	U-Net	0.975 4
测试集	U-MLP网络	0.993 9

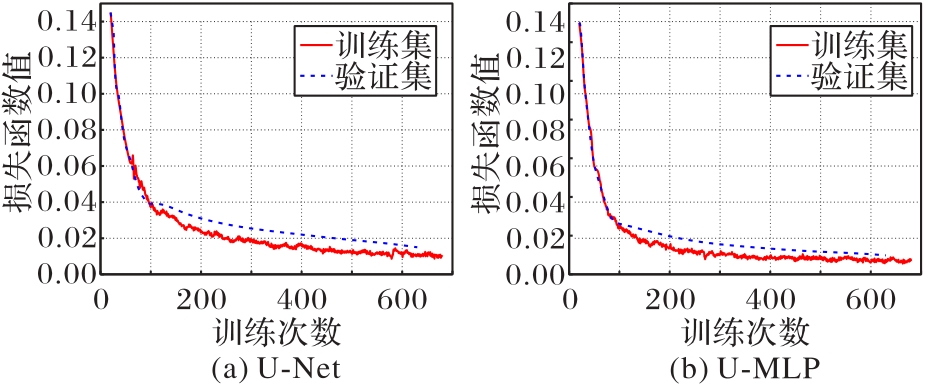

图7 U-Net和U-MLP网络的IoU曲线

Fig. 7 IoU curves of U-Net and U-MLP network

图8 U-Net和U-MLP网络的初至拾取图

Fig. 8 First arrivals picking pictures by U-Net and U-MLP network

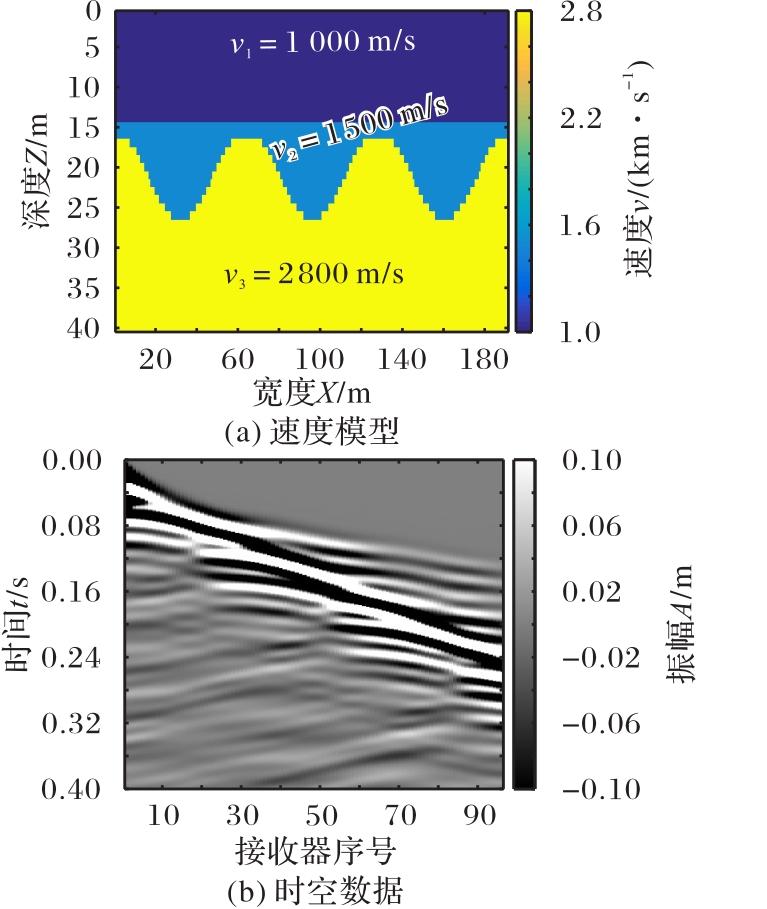

图9 3层速度分布与生成的第一炮时空数据

Fig. 9 True 3-layered velocity distribution and generated first temporal-spatial shot gather #1

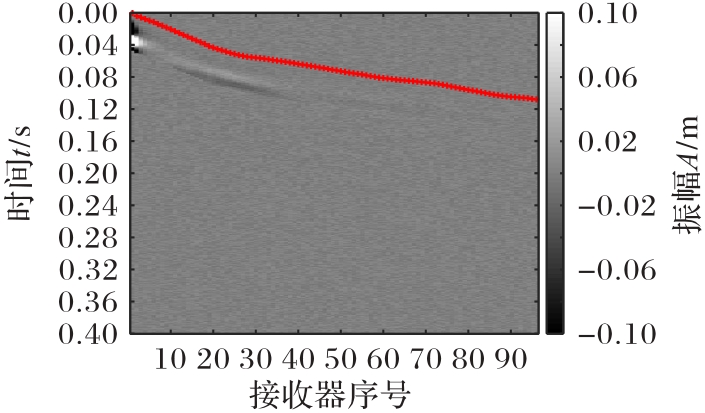

图10 含初至（十字标签）的带噪时空数据图

Fig. 10 Common shot gather #1 with noise and true picked first arrivals marked by crosses

图11 无噪数据和含噪数据的反演结果

Fig. 11 Inversion results of clean （noise free） data and noisy data

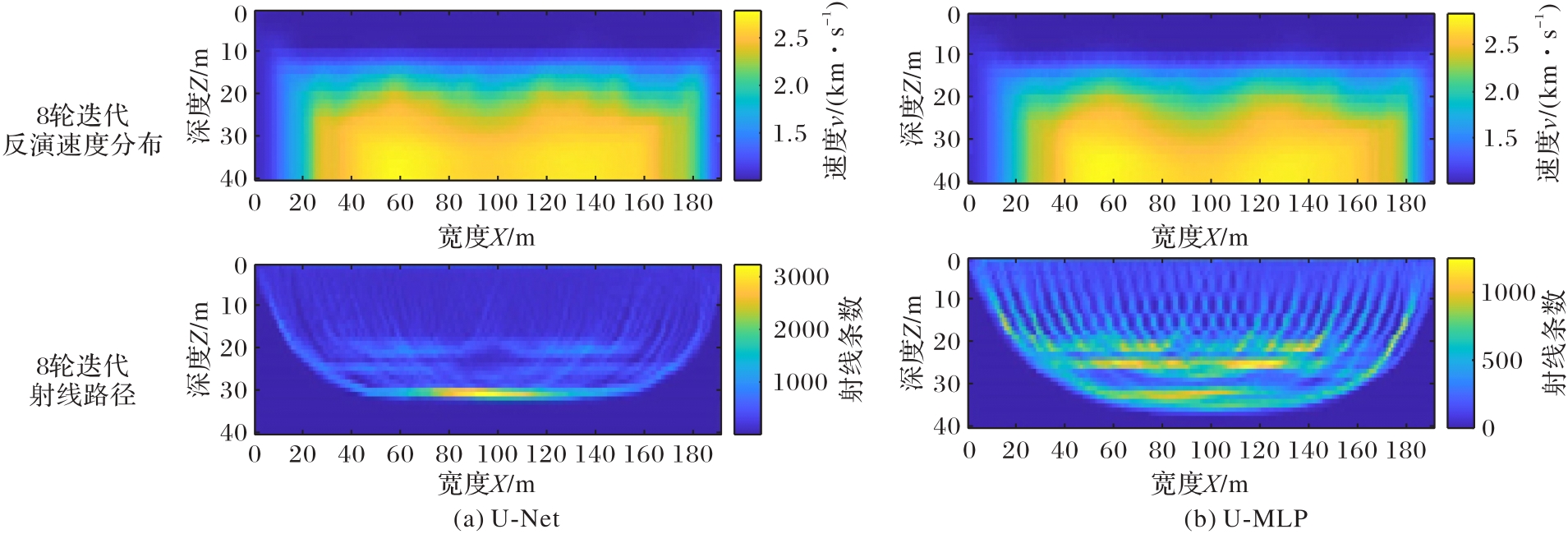

图12 基于U-Net及U-MLP网络拾取初至的反演结果

Fig. 12 Inverted results from picked first arrivals by U-Net and U-MLP network

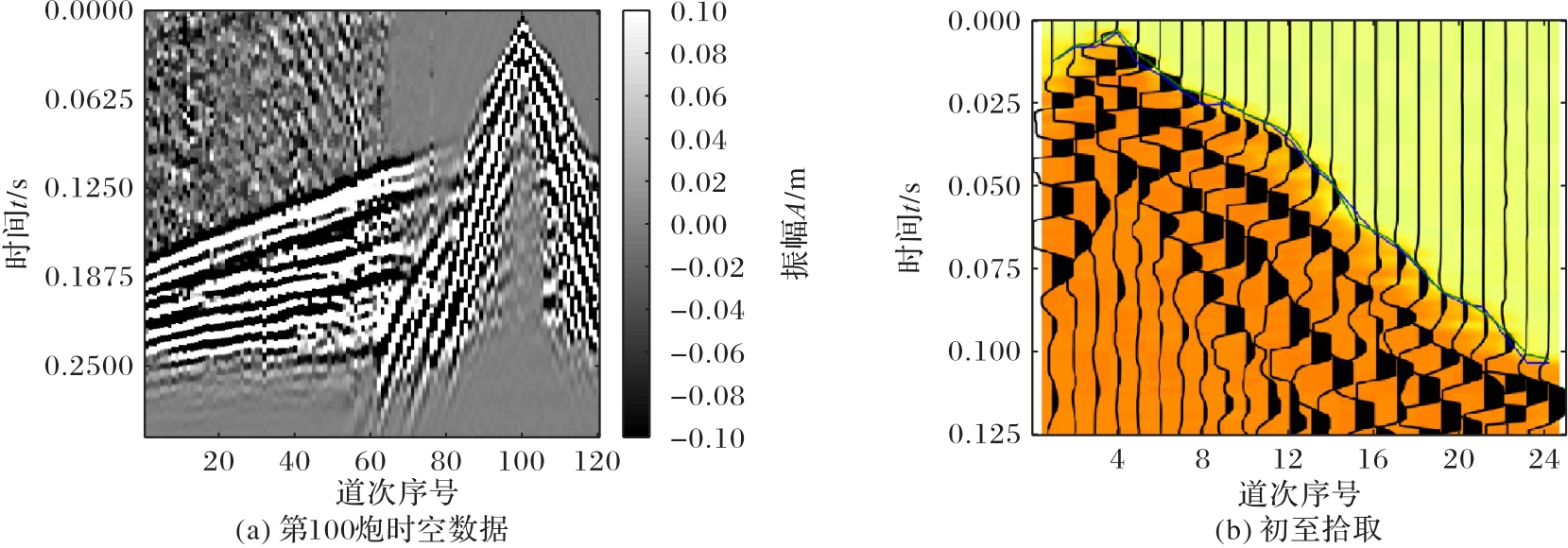

图13 实际数据中的第100炮时空数据图及其最后24道的初至拾取结果

Fig. 13 Real temporal-spatial shot gather #100 and first arrival picked results of its last 24 traces

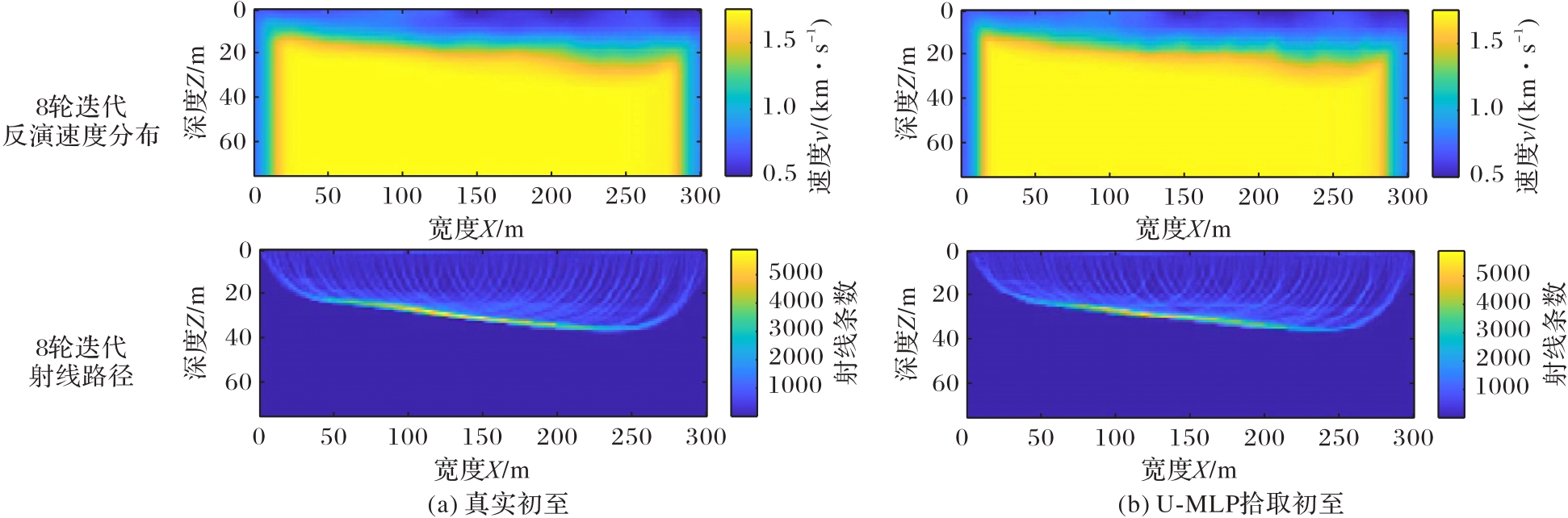

图14 基于真实和U-MLP模型拾取初至的反演结果

Fig. 14 Inverted results based on true first arrivals and picked first arrivals by U-MLP model

参考文献 29

1	ARAYA-POLO M， JENNINGS J， ADLER A， et al. Deep-learning tomography ［J］. The Leading Edge， 2018， 37（1）： 58-66.
2	BOSCHETTI F， DENTITH M D， LIST R D. A fractal-based algorithm for detecting first arrivals on seismic traces ［J］. Geophysics， 1996， 61（4）： 1095-1102.
3	ALLEN R V. Automatic earthquake recognition and timing from single traces ［J］. Bulletin of the Seismological Society of America， 1978， 68（5）： 1521-1532.
4	潘树林，高磊，陈辉，等.可控震源地震记录初至拾取方法研究［J］.石油物探， 2010， 49（2）： 209-212.
	PAN S L， GAO L， CHEN H， et al. Study on methods for picking up first break of seismic record acquired by vibroseis ［J］. Geophysical Prospecting for Petroleum， 2010， 49（2）： 209-212.
5	GACI S. The use of wavelet-based denoising techniques to enhance the first-arrival picking on seismic traces ［J］. IEEE Transactions on Geoscience and Remote Sensing， 2014， 52（8）： 4558-4563.
6	许银坡，杨海申，杨剑，等.初至波能量比迭代拾取方法［J］.地球物理学进展， 2016， 31（2）： 845-850.
	XU Y P， YANG H S， YANG J， et al. Iteration pickup method of first break using energy ratio ［J］. Progress in Geophysics， 2016， 31（2）： 845-850.
7	AKRAM J， EATON D W. A review and appraisal of arrival-time picking methods for downhole microseismic data ［J］. Geophysics， 2016， 81（2）： KS71-KS91.
8	HOLLANDER Y， MEROUANE A， YILMAZ O. Using a deep convolutional neural network to enhance the accuracy of first-break picking ［C］// Proceedings of the 88th SEG International Exposition and Annual Meeting. Tulsa， Oklahoma： Society of Exploration Geophysicists， 2018： 4628-4632.
9	CHEN Y. Automatic microseismic event picking via unsupervised machine learning ［J］. Geophysical Journal International， 2020， 222（3）： 1750-1764.
10	KRIZHEVSKY A， SUTSKEVER I， HINTON G E. ImageNet classification with deep convolutional neural networks ［J］. Communications of the ACM， 2017， 60（6）： 84-90.
11	LeCUN Y， BENGIO Y， HINTON G. Deep learning ［J］. Nature， 2015， 521（7553）： 436-444.
12	LONG J， SHELHAMER E， DARRELL T. Fully convolutional networks for semantic segmentation ［C］// Proceedings of the 2015 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2015： 3431-3440.
13	RONNEBERGER O， FISCHER P， BROX T. U-Net： convolutional networks for biomedical image segmentation ［C］// Proceedings of the 2015 Medical Image Computing and Computer-Assisted Intervention. Cham： Springer， 2015： 234-241.
14	WU H， ZHANG B， LI F， et al. Semiautomatic first-arrival picking of microseismic events by using the pixel-wise convolutional image segmentation method ［J］. Geophysics， 2019， 84（3）： V143-V155.
15	丁建群，何永清，郭锐，等.基于U-Net网络的地震数据初至自动拾取方法［C］// 2019油气地球物理学术年会论文集.南京：中国地球物理学会油气地球物理专业委员会， 2019： 132-136.
	DING J Q， HE Y Q， GUO R， et al. Automatic first break pickup method of seismic data based on U-Net network ［C］// Proceedings of the 2019 Annual Oil and Gas Geophysics Conference. Nanjing： Chinese Geophysical Society， Committee on Oil and Gas Geophysics， 2019： 132-136.
16	李薇薇，龚仁彬，周相广，等.基于深度学习UNet++网络的初至波拾取方法［J］.地球物理学进展， 2021， 36（1）： 187-194.
	LI W W， GONG R B， ZHOU X G， et al. UNet++： a deep-neural-network-based seismic arrival time picking method ［J］. Progress in Geophysics， 2021， 36（1）： 187-194.
17	刘志文，王进强，王广鑫.基于UNet++的地震P波初至拾取研究［J］.太原理工大学学报， 2023， 54（1）： 65-72.
	LIU Z W， WANG J Q， WANG G X. Research on first-arrival picking of seismic P-wave based on UNet++ ［J］. Journal of Taiyuan University of Technology， 2023， 54（1）： 65-72.
18	胡婷，徐彬，王永发，等.基于U-Net的矿山微震初至拾取研究［J］.科学技术与工程， 2023， 23（16）： 6802-6809.
	HU T， XU B， WANG Y F， et al. Arrival picking of mine microseismic events using U-Net ［J］. Science Technology and Engineering， 2023， 23（16）： 6802-6809.
19	BERMAN M， TRIKI A R， BLASCHKO M B. The Lovász-Softmax loss： a tractable surrogate for the optimization of the intersection-over-union measure in neural networks ［C］// Proceedings of the 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2018： 4413-4421.
20	HE K， ZHANG X， REN S， et al. Deep residual learning for image recognition ［C］// Proceedings of the 2016 IEEE Conference on Computer Vision and Pattern Recognition. Piscataway： IEEE， 2016： 770-778.
21	TOLSTIKHIN I O， HOULSBY N， KOLESNIKOV A， et al. MLP-Mixer： an all-MLP architecture for vision ［J］. Advances in Neural Information Processing Systems， 2021， 34： 24261-24272.
22	TOUVRON H， BOJANOWSKI P， CARON M， et al. ResMLP： feedforward networks for image classification with data-efficient training ［J］. IEEE Transactions on Pattern Analysis and Machine Intelligence， 2023， 45（4）： 5314-5321.
23	YU T， LI X， CAI Y， et al. S2-MLP： Spatial-shift MLP architecture for vision ［C］// Proceedings of the 2022 IEEE/CVF Winter Conference on Applications of Computer Vision. Piscataway： IEEE， 2022： 3615-3624.
24	LIAN D， YU Z， SUN X， et al. AS-MLP： an axial shifted MLP architecture for vision ［EB/OL］. （2022-05-17）［2023-05-21］. .
25	南京邮电大学.一种基于U-MLP网络的勘探数据初至拾取方法： CN202210938581.8 ［P］. 2022-11-08.
	Nanjing University of Posts and Telecommunications. A method for picking up first breaks in exploration data based on U-MLP network： CN202210938581.8 ［P］. 2022-11-08.
26	CAO H， WANG Y， CHEN J， et al. Swin-Unet： Unet-like pure Transformer for medical image segmentation ［C］// Proceedings of the Computer Vision-ECCV 2022 Workshops. Cham： Springer， 2023： 205-218.
27	HOWARD A G， ZHU M， CHEN B， et al. MobileNets： efficient convolutional neural networks for mobile vision applications ［EB/OL］. （2017-04-17）［2023-05-27］. .
28	XIE E， WANG W， YU Z， et al. SegFormer： simple and efficient design for semantic segmentation with Transformers ［J］. Advances in Neural Information Processing Systems， 2021， 34： 12077-12090.
29	CHENG J， PAN S. U-Net first-arrival picking optimization method based on traces connectivity ［C］// Proceedings of the SEG 4th International Workshop on Mathematical Geophysics： Traditional & Learning. Tulsa， Oklahoma： Society of Exploration Geophysicists， 2022： 119-121.
