基于改进FENet的瓷砖色差量化分级方法

doi:10.11772/j.issn.1001-9081.2025030361

《计算机应用》唯一官方网站 ›› 2026, Vol. 46 ›› Issue (3): 959-968.DOI: 10.11772/j.issn.1001-9081.2025030361

• 多媒体计算与计算机仿真 • 上一篇下一篇

基于改进FENet的瓷砖色差量化分级方法

余松森(), 何皇, 薛国鹏, 崔恒拓

华南师范大学人工智能学院，广东佛山 528225

收稿日期:2025-04-08 修回日期:2025-05-29 接受日期:2025-06-03 发布日期:2025-06-16 出版日期:2026-03-10
通讯作者: 余松森
作者简介:何皇（1999—），男，江西抚州人，硕士研究生，主要研究方向：计算机视觉
薛国鹏（1999—），男，江西赣州人，硕士研究生，主要研究方向：计算机视觉
崔恒拓（1999—），男，浙江宁波人，硕士研究生，主要研究方向：计算机视觉。
基金资助:
广东省基础与应用基础研究基金省市联合基金重点项目(2020B1515120089)

Quantitation and grading method for ceramic tile chromatic aberration based on improved fractal encoding network

Songsen YU(), Huang HE, Guopeng XUE, Hengtuo CUI

School of Artificial Intelligence，South China Normal University，Foshan Guangdong 528225，China

Received:2025-04-08 Revised:2025-05-29 Accepted:2025-06-03 Online:2025-06-16 Published:2026-03-10
Contact: Songsen YU
About author:HE Huang， born in 1999， M. S. candidate. His research interests include computer vision.
XUE Guopeng， born in 1999， M. S. candidate. His research interests include computer vision.
CUI Hengtuo， born in 1999， M. S. candidate. His research interests include computer vision.
Supported by:
Key Project of Guangdong Provincial Basic and Applied Basic Research Fund — Provincial and Municipal Joint Fund(2020B1515120089)

摘要/Abstract

摘要：

针对瓷砖色差检测中传统方法依赖主观目测导致的结果不稳定问题，提出一种融合纹理与颜色特征的瓷砖色差量化与分级方法。构建包含纹理与颜色双标签的大规模瓷砖数据集TILE-TCR（TILE Texture and Color Recognition），以提升模型对纹理与颜色特征的表征能力；同时，构建色差分级数据集TILE-CAG（TILE Chromatic Aberration Grade），用于支持色差分类任务。在此基础上，改进分形编码网络（FENet）的网络结构，即引入空间金字塔池化（SPP）与SE（Squeeze-and-Excitation）模块，从而实现多任务特征提取与关键区域聚焦。然后，通过聚类算法自适应确定色差分级阈值，从而实现色差分级的客观量化。实验结果表明，所提改进方法在瓷砖纹理分类任务中的准确率达到92.82%，较FENet提升了1.84个百分点；在色差分级任务中所提方法的准确率、精确率、召回率和F1分数均超过90%。此外，还搭建了模拟生产流水线，以完成模型的工业部署与实时性测试。而所提方法在常见规格瓷砖上的平均检测时间低于3 s，满足工业传送带在线检测的实时性要求。

关键词: 瓷砖色差检测, 深度学习, 多任务学习, 色差分级, 智能检测系统, 分形编码网络

Abstract:

To address the result instability caused by subjective visual estimation dependence in traditional ceramic tile color difference detection methods， a method integrating texture and color features was proposed for quantitation and grading of chromatic aberration in ceramic tiles. A large-scale dataset named TILE-TCR （TILE Texture and Color Recognition）， containing both texture and color labels， was constructed to enhance the model’s ability to represent texture and color features. At the same time， a color difference grading dataset named TILE-CAG （TILE Chromatic Aberration Grade） was established to support the color difference classification task. Based on these datasets， the network structure of Fractal Encoding Network （FENet） was improved by introducing Spatial Pyramid Pooling （SPP） and SE （Squeeze-and-Excitation） modules， thereby extracting multi-task features and focusing on critical regions. Then， a clustering algorithm was employed to determine the thresholds for color difference grading adaptively， thereby implementing objective quantification of color difference grading. Experimental results show that the proposed improved method achieves an accuracy of 92.82% in the ceramic tile texture classification task， representing a 1.84 percentage point improvement compared to the FENet； in the color difference grading task， the accuracy， precision， recall and F1 score of the proposed method exceed 90%. Furthermore， a simulated production line was built for industrial deployment and real-time performance test of the model. On commonly used ceramic tiles， the average detection time of the proposed method is under 3 seconds， meeting the real-time requirements for online inspection of industrial conveyor belts.

Key words: ceramic tile color difference detection, deep learning, multi-task learning, chromatic aberration grading, intelligent detection system, Fractal Encoding Network (FENet)

中图分类号:

TP391.41

余松森, 何皇, 薛国鹏, 崔恒拓. 基于改进FENet的瓷砖色差量化分级方法[J]. 计算机应用, 2026, 46(3): 959-968.

Songsen YU, Huang HE, Guopeng XUE, Hengtuo CUI. Quantitation and grading method for ceramic tile chromatic aberration based on improved fractal encoding network[J]. Journal of Computer Applications, 2026, 46(3): 959-968.

图/表 14

图1 TILE-TCR数据集样例

Fig. 1 Examples of TILE-TCR dataset

表1 瓷砖纹理分类数据集的统计信息

Tab. 1 Statistics of ceramic tile texture classification dataset

纹理类型	训练集样本数	测试集样本数
chaos（混乱纹理）	666	86
crackle（裂纹纹理）	535	62
mosaic（马赛克纹理）	190	30
shallow（浅表纹理）	689	71
snowflake（雪花纹理）	396	50
spot（斑点纹理）	881	96
stripe（条纹纹理）	1 149	119
watermark（水印纹理）	325	40
wood（木质纹理）	693	78

表2 瓷砖颜色分类数据集的样本数

Tab. 2 Sample numbers of images in ceramic tile color classification dataset

颜色类型	训练集样本数	测试集样本数
0（白色）	621	49
1（浅灰色）	784	66
2（深棕色）	314	22
3（浅蓝色）	656	90
4（红色）	132	32
5（黑色）	105	5
6（木纹色）	268	30
7（深灰色）	542	50
8（黄色）	127	29
9（米色）	879	96
10（深褐色）	363	40
11（浅褐色）	733	123

图2 TILE-CAG数据集的部分样例

Fig. 2 Partial examples of TILE-CAG dataset

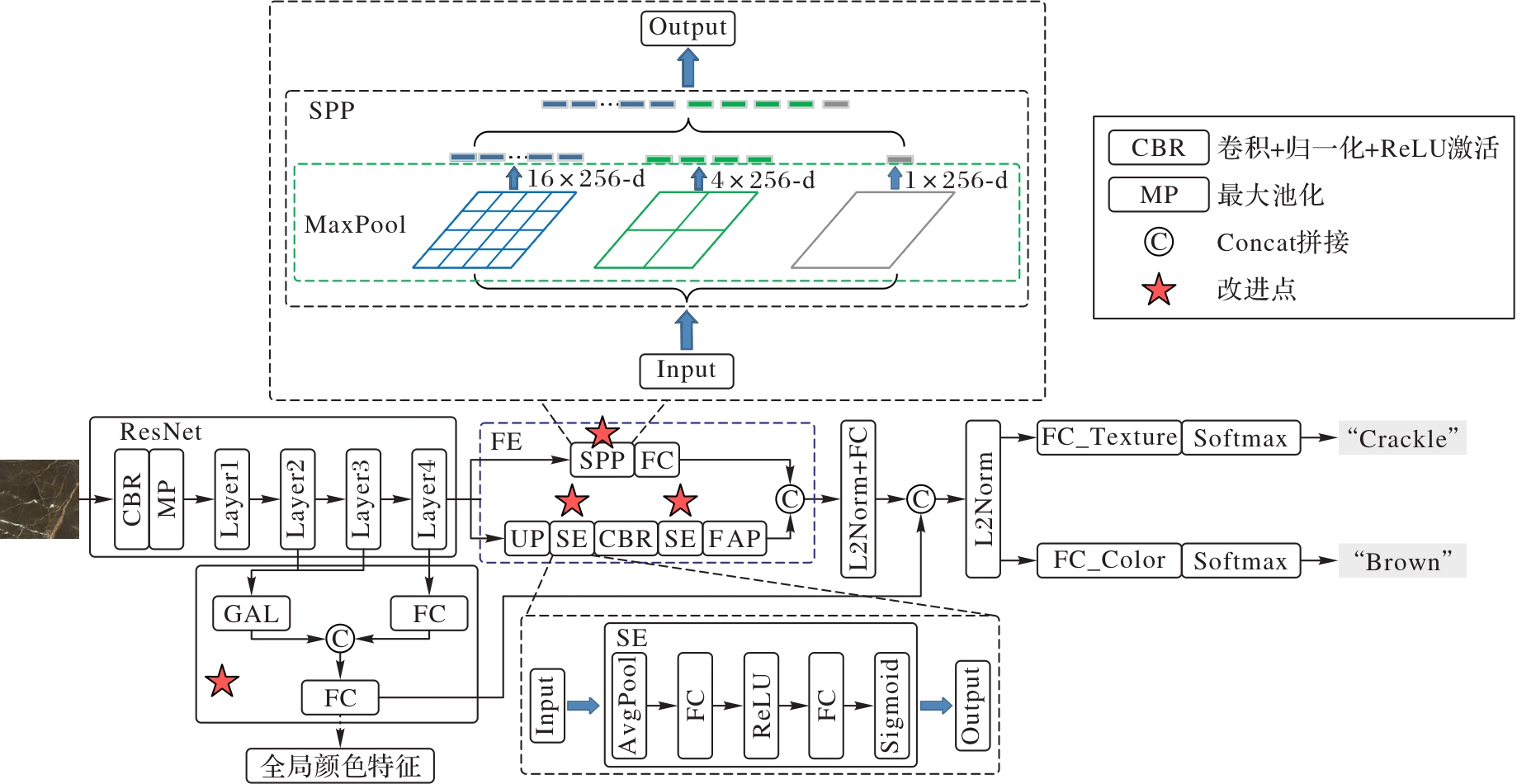

图3 FENet-SE-SPP-Color的架构

Fig. 3 Architecture of FENet-SE-SPP-Color

表3 FENet-SE-SPP-Color的主要模块参数说明

Tab. 3 Description of main module parameters of FENet-SE-SPP-Color

模块	输入尺寸	输出尺寸	参数量说明
ResNet-Conv1	224×224×3	112×112×64	卷积核7×7，stride=2
ResNet-Layer4	14×14×1 024	7×7×2 048	Bottleneck结构
GAL	—	512	注意力加权融合
GlobalPool+SubLinear	7×7×2 048→1×1×2 048	256	GAP+FC
Upsample+SE	7×7×2 048	28×28×256	转置卷积核4×4
SPP	7×7×2 048	1 024	1×1+2×2+4×4池化
FAP	128通道	3维	每通道分形维度提取
Final Linear（纹理）	256	n	n类纹理等级
Final Linear（颜色）	256	m	m类颜色等级

表4 消融实验结果

Tab. 4 Ablation experimental results

骨干网络	A	B	C	最大准确率/%	平均准确率/%	标准差（±Std）/%	p-value值（对比基准模型）
FENet18				90.66	89.746	0.633 0	0.000 0
	√			90.66	89.794	0.490 9	0.872 0
		√		90.82	90.127	0.399 5	0.217 3
			√	91.30	89.907	0.560 5	0.565 8
	√	√		90.82	89.905	0.555 2	0.331 9
		√	√	91.46	89.904	0.964 9	0.740 4
	√		√	91.61	90.332	0.610 1	0.104 3
	√	√	√	92.41	90.363	0.888 1	0.135 9
FENet50				90.98	90.085	0.497 6	0.000 0
	√			91.46	90.181	0.600 0	0.705 6
		√		91.30	90.270	0.686 1	0.405 4
			√	91.61	90.678	0.477 0	0.028 8
	√	√		92.56	90.695	0.851 3	0.131 7
		√	√	91.93	90.743	0.820 5	0.127 2
	√		√	91.72	90.483	0.706 4	0.225 9
	√	√	√	92.82	91.099	0.828 1	0.029 6

表5 不同方法的纹理分类准确率对比 (%)

Tab. 5 Comparison of texture classification accuracy using different methods

方法	骨干网络	DTD	FMD	MINC-2500	GTOS-M	TILE-TCR
DeepTEN	ResNet18	64.60	68.0	77.79	72.12	87.50
DEPNet		67.80	76.1	78.28	79.18	88.26
HistNet		69.89	83.0	80.57	82.95	88.83
FENet		70.85	81.0	80.45	80.53	90.66
FENet-SE-SPP-Color		73.30	84.0	82.59	82.16	92.41
DeepTEN	ResNet50	69.60	80.6	80.40	74.20	87.28
DEPNet		73.20	82.0	82.00	76.07	89.87
HistNet		72.78	82.0	83.22	82.74	90.19
FENet		74.04	86.0	82.83	83.33	90.98
FENet-SE-SPP-Color		73.46	87.0	83.25	84.27	92.82

表6 多任务识别的实验结果

Tab. 6 Experimental results of multi-task recognition

纹理任务权重	颜色任务权重	纹理识别准确率/%	颜色识别准确率/%	总体平均准确率/%
0.9	0.1	89.40	77.85	83.62
0.8	0.2	90.19	78.32	84.26
0.7	0.3	90.03	78.96	84.49
0.6	0.4	88.77	82.75	85.76
0.5	0.5	88.77	81.49	85.13
0.4	0.6	88.92	81.01	84.97
0.3	0.7	88.29	81.01	84.65
0.2	0.8	85.92	83.07	84.49
0.1	0.9	76.74	84.18	80.46

表7 色差分级阈值的实验结果

Tab. 7 Experimental results of color difference grading threshold

纹理类别	小色差对照组				大色差对照组
纹理类别	纹理差异均值（DT₁）	颜色差异均值（DC₁）	D₁	$ε 1$	纹理差异均值（DT₂）	颜色差异均值（DC₂）	D₂	$ε 2$
chaos	0.165 5	1.121 9	0.643 7	0.616 2	0.436 8	2.760 5	1.598 6	1.604 4
crackle	0.129 3	1.002 8	0.566 0	0.572 6	0.284 5	2.558 5	1.421 5	1.463 4
mosaic	0.052 5	0.570 4	0.311 5	0.271 3	0.123 7	1.226 2	0.674 9	0.744 4
shallow	0.252 1	1.340 4	0.796 2	0.705 6	0.481 3	3.172 6	1.826 9	1.904 8
snowflake	0.250 5	1.209 8	0.730 1	0.627 1	0.529 1	2.812 8	1.671 0	1.676 6
spot	0.113 4	1.229 0	0.671 2	0.624 6	0.285 8	2.923 0	1.604 4	1.741 7
stripe	0.151 5	1.267 7	0.709 6	0.619 3	0.360 1	3.060 6	1.710 3	1.603 6
watermark	0.156 6	1.158 3	0.657 4	0.493 9	0.267 6	2.318 2	1.292 9	1.575 3
wood	0.122 3	1.266 5	0.694 4	0.653 7	0.366 7	3.261 1	1.813 9	1.712 9

表7 色差分级阈值的实验结果

Tab. 7 Experimental results of color difference grading threshold

纹理类别	小色差对照组				大色差对照组
纹理类别	纹理差异均值（DT₁）	颜色差异均值（DC₁）	D₁	$ε 1$	纹理差异均值（DT₂）	颜色差异均值（DC₂）	D₂	$ε 2$
chaos	0.165 5	1.121 9	0.643 7	0.616 2	0.436 8	2.760 5	1.598 6	1.604 4
crackle	0.129 3	1.002 8	0.566 0	0.572 6	0.284 5	2.558 5	1.421 5	1.463 4
mosaic	0.052 5	0.570 4	0.311 5	0.271 3	0.123 7	1.226 2	0.674 9	0.744 4
shallow	0.252 1	1.340 4	0.796 2	0.705 6	0.481 3	3.172 6	1.826 9	1.904 8
snowflake	0.250 5	1.209 8	0.730 1	0.627 1	0.529 1	2.812 8	1.671 0	1.676 6
spot	0.113 4	1.229 0	0.671 2	0.624 6	0.285 8	2.923 0	1.604 4	1.741 7
stripe	0.151 5	1.267 7	0.709 6	0.619 3	0.360 1	3.060 6	1.710 3	1.603 6
watermark	0.156 6	1.158 3	0.657 4	0.493 9	0.267 6	2.318 2	1.292 9	1.575 3
wood	0.122 3	1.266 5	0.694 4	0.653 7	0.366 7	3.261 1	1.813 9	1.712 9

表8 色差分级的实验结果

Tab. 8 Experimental results of color difference grading

类别	真实样本数	预测正确数	预测错误数	准确率/%	精确率/%	召回率/%	F1-score/%
总体	800	741	59	92.6	92.0	92.6	92.3
无色差（I类）	250	235	15	94.0	92.5	94.0	93.2
小色差（Ⅱ类）	300	276	24	92.0	90.8	92.0	91.4
大色差（Ⅲ类）	250	230	20	92.0	92.7	92.0	92.3

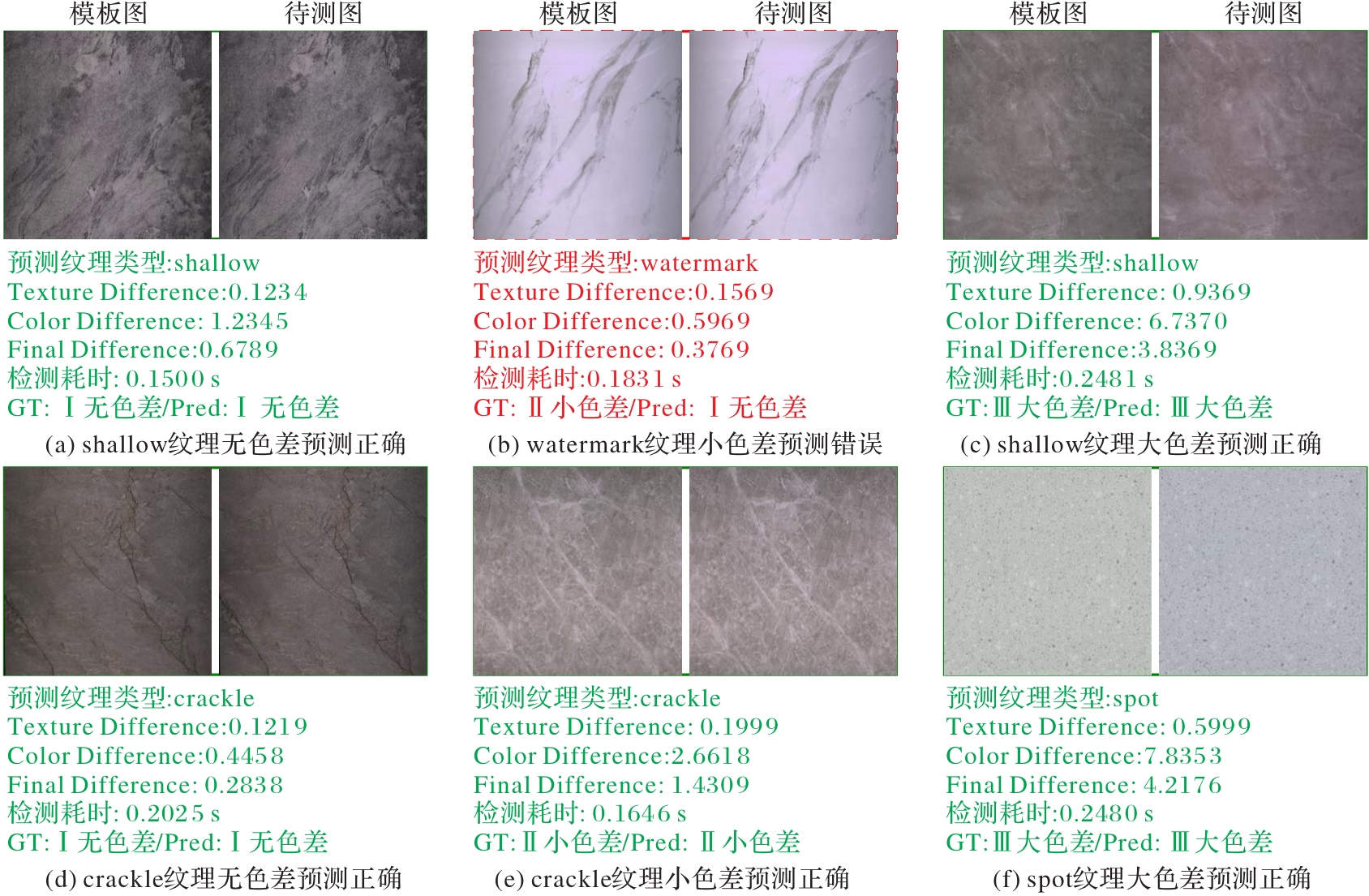

图4 色差检测分级结果的可视化

Fig. 4 Visualization of color difference detection grading results

表9 工业部署下的色差检测时间分析

Tab. 9 Color difference detection time analysis in industrial deployment

瓷砖尺寸

（mm×mm）

最大

检测时间/ms

平均

检测时间/ms

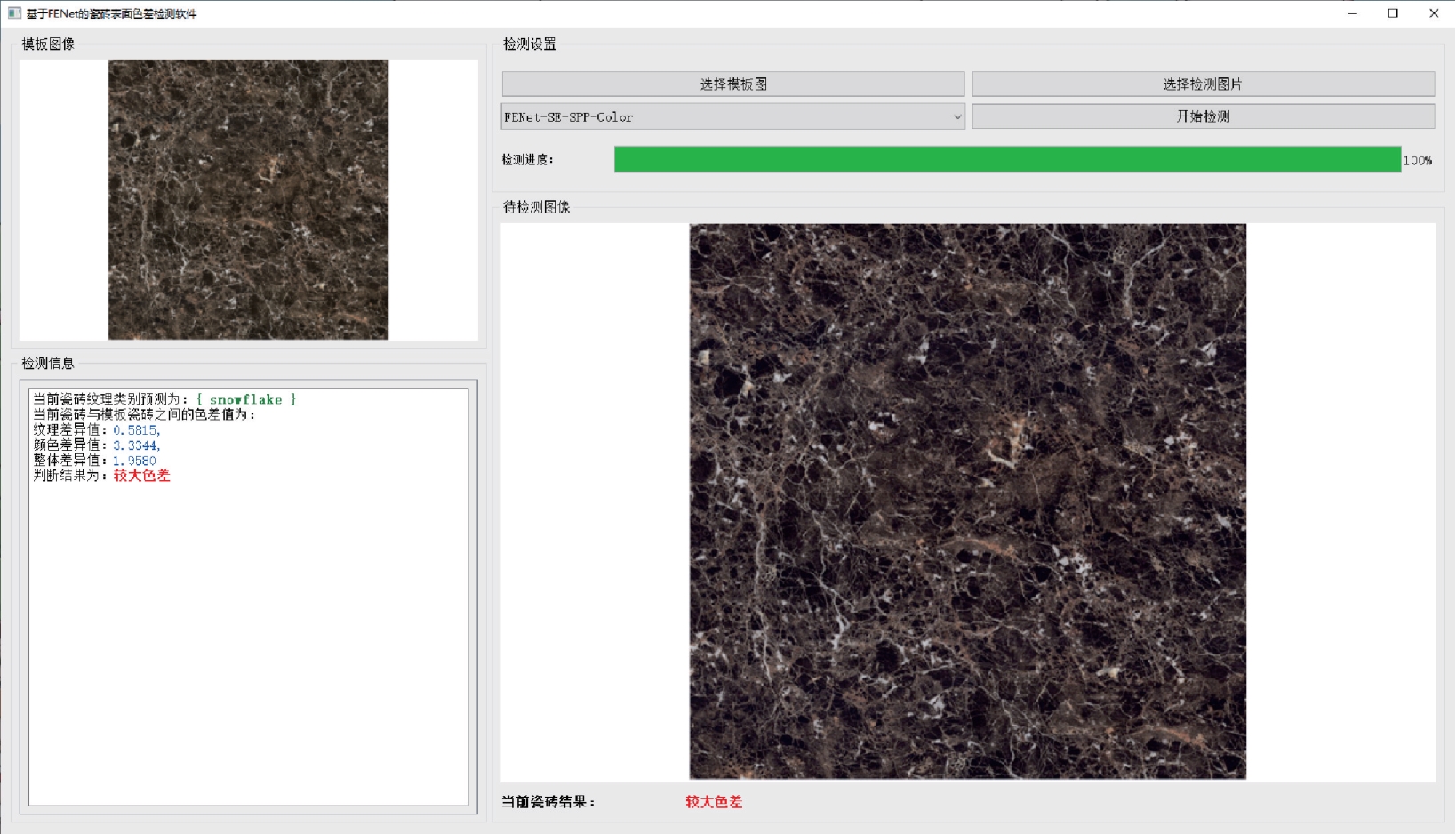

图5 色差检测系统

Fig. 5 Color difference detection system
